Ελληνικά | 119
Bosch Power Tools 1 609 92A 3B0 | (8.3.17)
Τοποθέτηση των εργαλείων (βλέπε εικόνα A)
Ακουμπήστε το εξάρτημα πάνω σε μια επίπεδη επιφάνεια. Η
επιγραφή του εξαρτήματος πρέπει να είναι ευανάγνωστη από
επάνω.
Γυρίστε το εξάρτημα σε μια ευνοϊκή για την εκάστοτε εργασία θέ-
ση. Εδώ είναι δυνατές δώδεκα θέσεις, μετατοπισμένες κατά 30°.
Πιέστε το ηλεκτρικό εργαλείο στην επιθυμητή γωνία πάνω στο
εξάρτημα, μέχρι να ασφαλίσει με το χαρακτηριστικό ήχο.
Να βεβαιώνεστε πάντοτε ότι το εργαλείο έχει «καθίσει»
καλά. Εργαλεία που δεν έχουν στερεωθεί ασφαλώς ή είναι
λάθος στερεωμένα μπορεί κατά τη διάρκεια της εργασίας να
λυθούν και να σας θέσουν σε κίνδυνο.
Αφαίρεση του εργαλείου (βλέπε εικόνα B)
Ανοίξτε το μοχλό AutoClic 1 μέχρι τέρμα. Το εξάρτημα απορρί-
πτεται.
Συναρμολόγηση και ρύθμιση του οδηγού βάθους
Ο οδηγός βάθους 15 μπορεί να χρησιμοποιηθεί κατά την εργα-
σία με πριονόλαμα τομέα.
Αν χρειαστεί, αφαιρέστε το ήδη συναρμολογημένο εργαλείο.
Ωθήστε τον οδηγό βάθους 15 με την επιγραφή προς τα επάνω,
τέρμα επάνω στην κεφαλή κίνησης του ηλεκτρικού εργαλείου
περνώντας τον πάνω από την υποδοχή εργαλείου 10.
Ο οδηγός βάθους προορίζεται για τα εξής βάθη κοπής:
– Με τμηματικές πριονόλαμες ACZ 85 .. με διάμετρο 85 mm:
Βάθη κοπής 8 mm, 10 mm, 12 mm και 14 mm (αναφέρο-
νται επάνω στο οδηγό βάθους με μεγάλα γράμματα, χωρίς
παρενθέσεις).
– Με τμηματικές πριονόλαμες ACZ 100 .. με διάμετρο
100 mm: Βάθη κοπής 14 mm, 16 mm, 18 mm και 20 mm
(αναφέρονται επάνω στο οδηγό βάθους με μικρά γράμματα,
μέσα σε παρενθέσεις).
Τοποθετήστε την κατάλληλη πριονόλαμα τομέα για το επιθυμη-
τό βάθος κοπής. Σπρώξτε τον οδηγό βάθους 15 από την υποδο-
χή εξαρτήματος 10 στην κατεύθυνση του εξαρτήματος, ώσπου
να μπορείτε να το γυρίσετε ελεύθερα. Γυρίστε τον οδηγό βά-
θους 15 έτσι, ώστε το επιθυμητό βάθος κοπής να βρίσκεται πά-
νω από το τμήμα της πριονόλαμας, με το οποίο πρέπει να γίνει η
κοπή. Σπρώξτε τον οδηγό βάθους 15 ξανά μέχρι τέρμα πάνω
στην κεφαλή μειωτήρα του ηλεκτρικού εργαλείου.
Να αφαιρείτε τον οδηγό βάθους κοπής 15 για όλα τα υπόλοιπα
βάθη κοπής και για εργασίες με άλλα εξαρτήματα. Γι’ αυτό αφαι-
ρέστε το εξάρτημα και τραβήξτε τον οδηγό βάθους για να βγει.

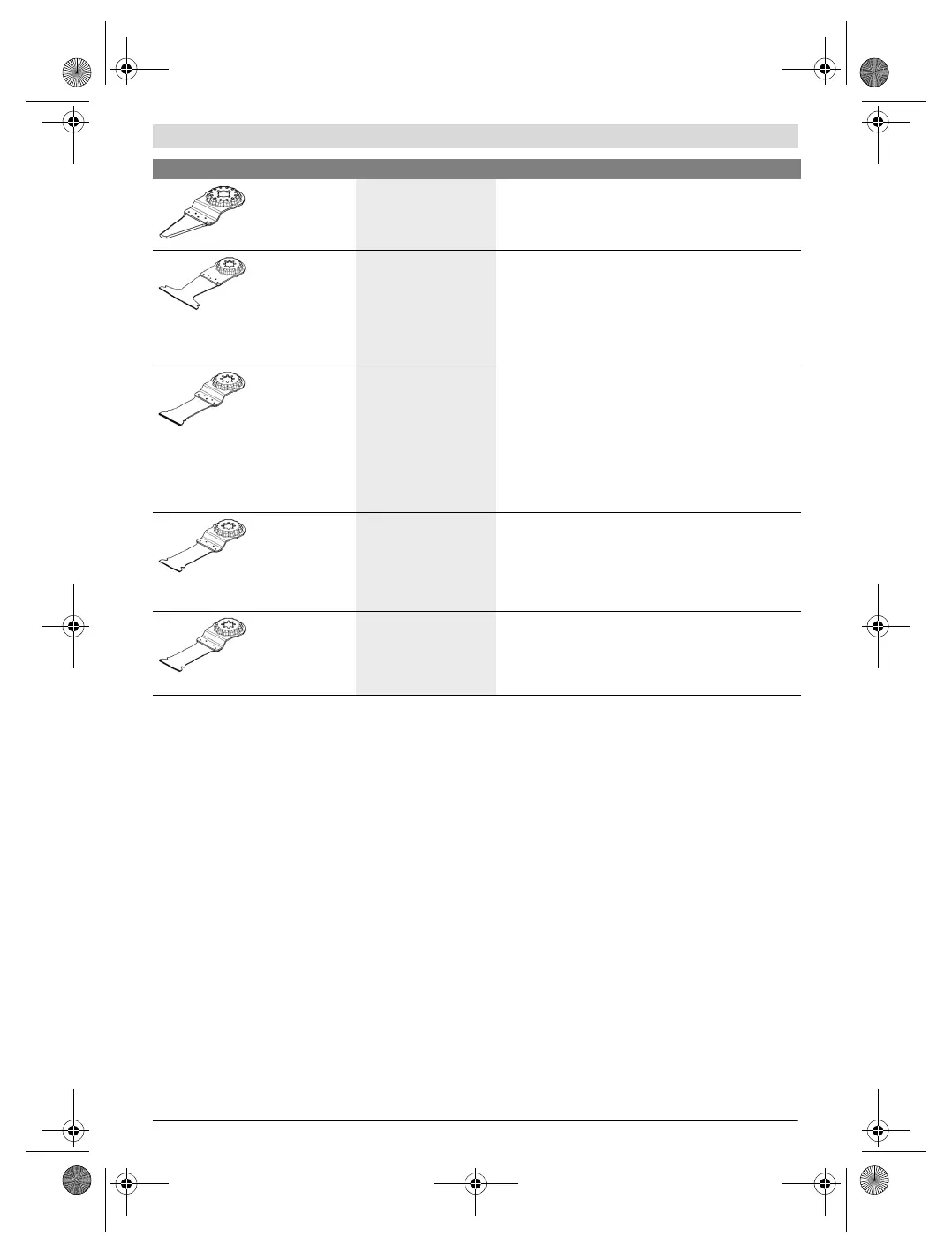

Κόφτης αρμών
γενικής χρήσης
HCS
Αρμοί διαστολής,
Στόκος παραθύρων,
Μονωτικά υλικά (πετρο-
βάμβακας)
Κοπή και διαχωρισμός μαλακών υλικών.
Παράδειγμα: Κοπή αρμών διαστολής σιλικόνης ή στόκου
παραθύρων
Διμεταλλική λάμα
βυθίσματος για
ξύλο και μέταλλα
Μαλακό ξύλο,
Σκληρό ξύλο,
Καπλαντισμένες πλάκες,
Επικαλυμμένες με συνθε-
τικό υλικό πλάκες,
Μη σκληρυμένα καρφιά και
βίδες
Γρήγορες και βαθιές βυθιζόμενες κοπές σε ξύλο και μέταλλο.
Παράδειγμα: Γρήγορη κοπή ξύλου με καρφιά, βαθιές βυθιζό-
μενες κοπές σε επικαλυμμένες πλάκες και ακριβές κόντυμα
των πλαισίων των πορτών
Βυθιζόμενη πριο-
νόλαμα HM μετάλ-
λου
Ανοξείδωτος χάλυβας
(Inox),
Βίδες και καρφιά,
Εποξυρητίνη,
Ενισχυμένα με ινες γυαλιού
συνθετικά υλικά,
Φίμπεργκλας,
Γυψοσανίδες,
Πορώδες σκυρόδεμα
Γρήγορες και βαθιές βυθιζόμενες κοπές σε πολύ τραχιά υλικά
ή μέταλλο.
Παράδειγμα: Γρήγορη κοπή μπροστινών καλυμμάτων κουζί-
νας, εύκολη κοπή σε σκληρυμένες βίδες, καρφιά και ανοξεί-
δωτο χάλυβα
Διμεταλλική λάμα
βυθίσματος για
ξύλο και μέταλλα
Ξύλο,
Τραχιά προϊόντα ξύλου,
Συνθετικά υλικά,
Σκληρυμένα καρφιά και
βίδες,
Μη σιδηροί σωλήνες
Γρήγορες και βαθιές βυθιζόμενες κοπές σε ξύλο, τραχιά προ-
ϊόντα ξύλου και συνθετικά υλικά.
Παράδειγμα: Γρήγορη κοπή μη σιδηρών σωλήνων και προφίλ
μικρών διαστάσεων, εύκολη κοπή σε μη σκληρυμένα καρφιά,
βίδες και χαλύβδινα προφίλ μικρών διαστάσεων
Λάμα κοπής βύθι-
σης HCS για ξύλο
Μαλακό ξύλο,
Βύσματα,
Πείροι,
Στοιχεία επίπλων
Γρήγορες και βαθιές κοπές διαχωρισμού και βυθιζόμενες
κοπές, επίσης για πριόνισμα κοντά στις άκρες σε γωνίες και σε
δυσπρόσιτες περιοχές.
Παράδειγμα: Βαθύ πριόνισμα με βύθισμα στο υλικό σε
μαλακό ξύλο για την τοποθέτηση ενός πλέγματος αερισμού
Εργαλείο Υλικό Χρήση
OBJ_BUCH-2966-001.book Page 119 Wednesday, March 8, 2017 9:58 AM
