Montaje del útil (ver figura A)
Deposite el útil sobre una base plana. La inscripción del útil
debe ser legible desde arriba.
Gire el útil a una posición favorable para el respectivo trabajo.
En ello, hay doce posiciones posibles con un desplazamiento
de 30°.
Presione la herramienta eléctrica con el ángulo deseado so-
bre el útil, hasta que encastre de forma audible.
Controle la sujeción firme del útil. Los útiles sujetos de
forma incorrecta o insegura pueden aflojarse durante el
trabajo y accidentarle.
Desmontaje del útil (ver figura B)
Abra la palanca AutoClic 1 hasta el tope. El útil sale lanzado.
Montaje y ajuste del tope de profundidad
El tope de profundidad 15 se puede utilizar en el trabajo con
hojas de sierra de segmentos.
Si procede, retire primero el útil que esté montado.
Pase el tope de profundidad 15 por encima del portaútiles
10, cuidando que su cara inscrita quede orientada hacia arri-
ba, e insértelo a fondo en el cuello del engranaje de la herra-
mienta eléctrica.
El tope de profundidad sirve para las siguientes profundida-
des de corte:
– Hojas de sierra segmentadas ACZ 85 .. de diámetro
85 mm: Profundidades de corte 8 mm, 10 mm, 12 mm y
14 mm (inscripción de tamaño grande, sin paréntesis, en
tope de profundidad).
– Hojas de sierra segmentadas ACZ 100 .. de diámetro
100 mm: Profundidades de corte 14 mm, 16 mm, 18 mm
y 20 mm (inscripción de tamaño pequeño, entre parénte-
sis, en tope de profundidad).
Coloque la hoja de sierra segmentada apropiada en función
de la profundidad de corte deseada. Desplace el tope de pro-
fundidad 15 desde el portabrocas 10 en dirección a la herra-
mienta de inserción hasta que el tope de profundidad pueda
girarse sin dificultad. Gire el tope de profundidad 15 hasta
que la profundidad de corte deseada quede por encima de la
sección de la hoja de sierra con la que se va a serrar. Vuelva a
desplazar el tope de profundidad 15 hasta alcanzar la cabeza
del engranaje de la herramienta eléctrica.
Desmonte el tope de profundidad 15 al realizar cortes de otra
profundidad y al trabajar con otros útiles. Para ello, desmonte
el útil y retire entonces el tope de profundidad del cabezal del
engranaje.
Cortador universal
de fugas HCS
Fugas de dilatación,
Masilla de ventanas,
Materiales aislantes (lana
mineral)
Corte y separación de materiales blandos;
ejemplo: corte de fugas de dilatación de silicona o masilla
de ventanas
Hoja de sierra de
inmersión, bime-
tálica, para
madera y metal
Madera blanda,
madera dura,
placas enchapadas,
placas cubiertas con
plástico,
clavos y tornillos no
templados
Cortes de inmersión rápidos y profundos en madera y
metal;
ejemplo: corte rápido de madera con clavos, cortes de
inmersión profundos en placas recubiertas y corte preciso
de cercos de puertas
Hoja de sierra de
inmersión de
metal duro (HM)
para metal
Acero inoxidable (Inox),
tornillos y clavos,
resina epoxi,
plásticos reforzados con
fibra de vidrio,
fibra de vidrio,
cartón enyesado,
hormigón celular
Cortes de inmersión rápidos y profundos en materiales
fuertemente abrasivos o metal;
ejemplo: corte rápido de cubiertas frontales de cocinas,
corte simple a través de tornillos templados, clavos y acero
inoxidable
Hoja de sierra de
inmersión, bime-
tálica, para
madera y metal
Madera,
materiales abrasivos de
madera,
plásticos,
clavos y tornillos tem-
plados,
tubos no férreos
Cortes de inmersión rápidos y profundos en madera, mate-
riales abrasivos de madera y plásticos;
ejemplo: separación rápida de tubos no férreos y perfiles
de dimensiones más pequeñas, corte simple de clavos no
templados, tornillos y perfiles de acero de dimensiones
más pequeñas
Hoja de sierra de
inmersión HCS
para madera
Madera blanda,
Tacos,
Espigas,
Elementos de muebles
Cortes de separación e inmersión rápidos y profundos;
también para serrar cerca del borde de esquinas y zonas
difícilmente accesibles;
ejemplo: corte de inmersión profundo en madera blanda
para el montaje de una rejilla de ventilación

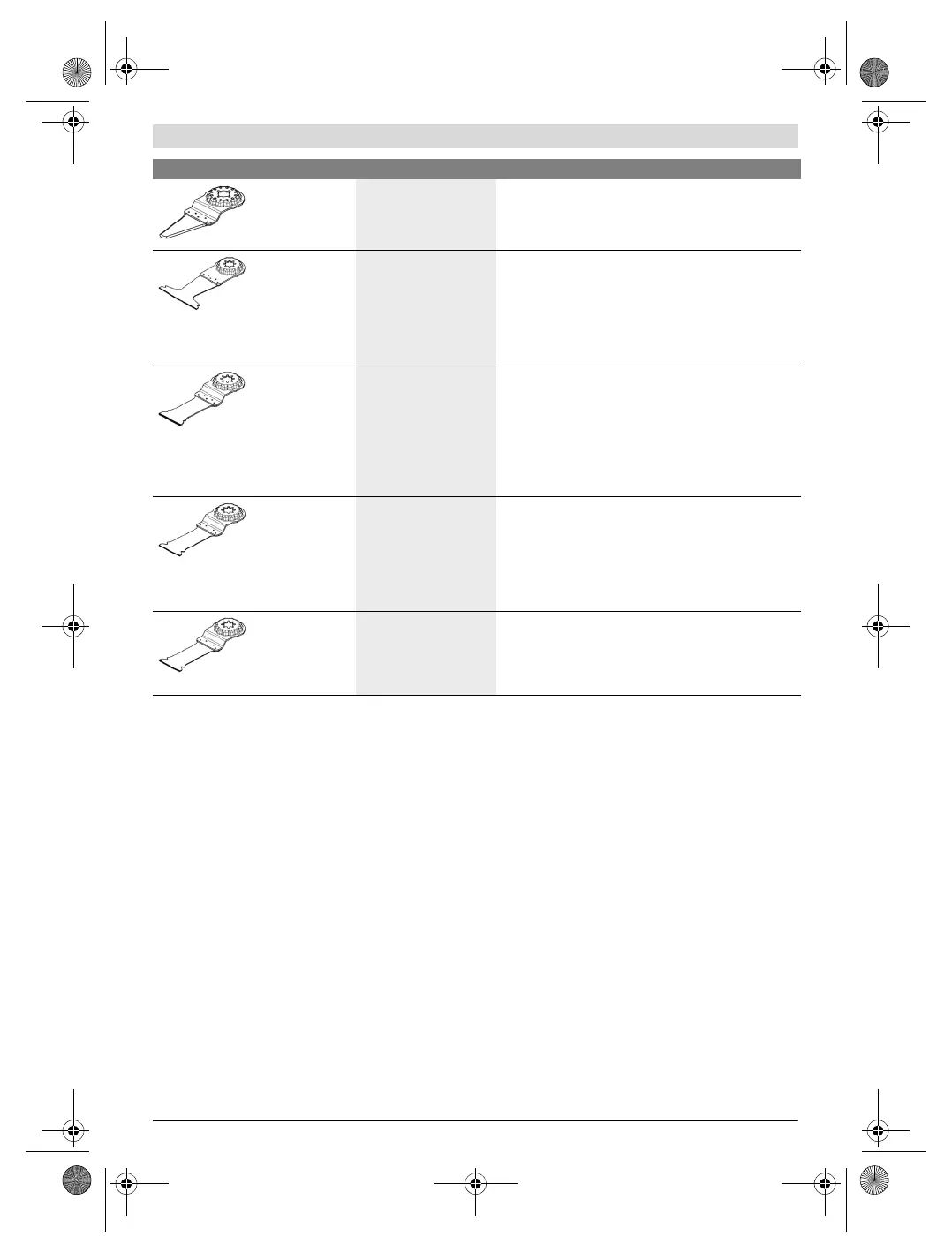

Útil Material Aplicación
