Deutsch - 3
Hinweis für Produkte, die
nicht in GB
verkauft
werden: ACHTUNG: Zu Ihrer Sicherheit ist es erfor-
derlich, dass der an der Maschine angebrachte Ste-
cker
4
mit dem Verlängerungskabel
13
verbunden
wird.
Die Kupplung des Verlängerungskabels muss vor
Spritzwasser geschützt sein, aus Gummi bestehen
oder mit Gummi überzogen sein.
Das Verlängerungskabel muss mit einer Zugentlas-
tung verwendet werden.
Die Anschlussleitung muss regelmäßig auf Scha-
densmerkmale überprüft und darf nur in gutem Zu-
stand verwendet werden.
Wenn die Anschlussleitung beschädigt ist, darf sie
nur von einer autorisierten Bosch-Werkstatt repa-
riert werden.
Griffbügel-Unterteil
6
mit den Stiften
12
am
Grundkörper des Vertikutierers befestigen. Sicher-
stellen, dass die Abdeckungen
11
am Griffbügel-Un-
terteil
6
eingesetzt sind.
Griffbügel-Oberteil
1
mit Schraube und Flügelmutter
am unteren Gestänge
6
befestigen.
Hinweis: Stellen Sie sicher, dass das Kabel mit den
mitgelieferten Kabelclips am Griffbügel befestigt ist.
Das Kabel an der Zugentlastung
5
befestigen.
Sicherstellen, dass das Kabel genügend Spiel hat.
Grasfangkorb/-sack
Den Grasfangkorb wie dargestellt einhängen/ab-
nehmen.
Achten Sie beim Auseinander- oder Zusammen-
klappen des oberen Handgriffs darauf, dass das
Stromkabel nicht eingeklemmt wird.
Den Handgriff
nicht fallen lassen.
Der Vertikutierer kann auf mehrere Schnitthöhen
eingestellt werden. Hierzu
➊
den Arretierhebel
9
nach außen drücken und dann
➋
nach oben oder
unten auf die gewünschte Schnitthöhe einstellen,
wobei mit der anderen Hand der Vertikutierer leicht
angehoben wird.
Je nach Rasenhöhe und Umgebungsbedingungen
die Arbeitshöhe wie dargestellt einstellen:
●
– festes Material
❍
– leichtes Material
Nachdem die Maschine abgeschaltet
wurde, drehen die Zinken noch einige Se-
kunden weiter. Abwarten, bis der Motor/
die Zinken stillsteht, bevor erneut einge-
schaltet wird.
Nicht kurz hintereinander aus- und wieder ein-
schalten.
☞
Um den Anlauf zu erleichtern, Griffbügel nach
unten drücken, um die Vorderräder anzuhe-
ben.
Einschalten:
Sicherheitsknopf
3
drücken und halten.
Schalthebel
2
gegen den Griffbügel drü-
cken.
Sicherheitsknopf
3
loslassen.
Ausschalten:
Schalthebel
2
loslassen.

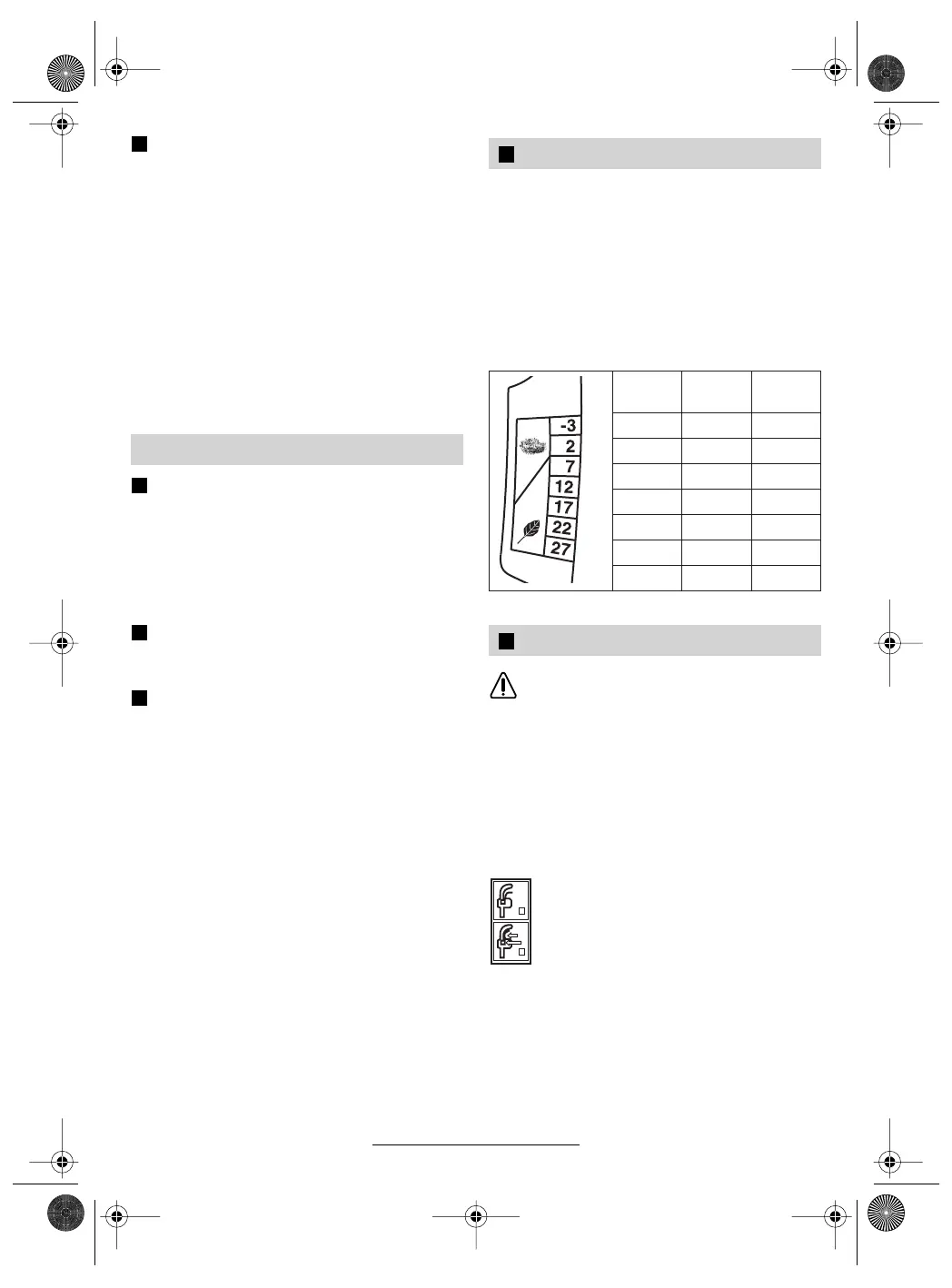

Montage
B
A
B
C
Schnitthöhe einstellen
Höhe
(cm)
Moos
Gräser
Reste
Zweige
- 3
●
2
●
7 ❍❍
12 ❍●
17 ●
22 ●
27 ●
Inbetriebnahme
D
E
