10
Ihrer Gemeindeverwaltung.
Die Dunstabzugshaube ist für Abluft und
Umluftbetrieb verwendbar.
Die Dunstabzugshaube immer über der
Mitte der Kochstellen anbringen.
Der Abstand zwischen der Abstelläche
auf dem Kochfeld und der Unterseite der
Dunstabzugshaube darf 50cm im Fall von
elektrischen Kochfeldern und 65cm im Fall
von Gas- oder kombinierten Herden nicht
unterschreiten.
Wenn die Installationsanweisungen des
Gaskochgeräts einen größeren Abstand vor-
geben, ist dieser zu berücksichtigen.

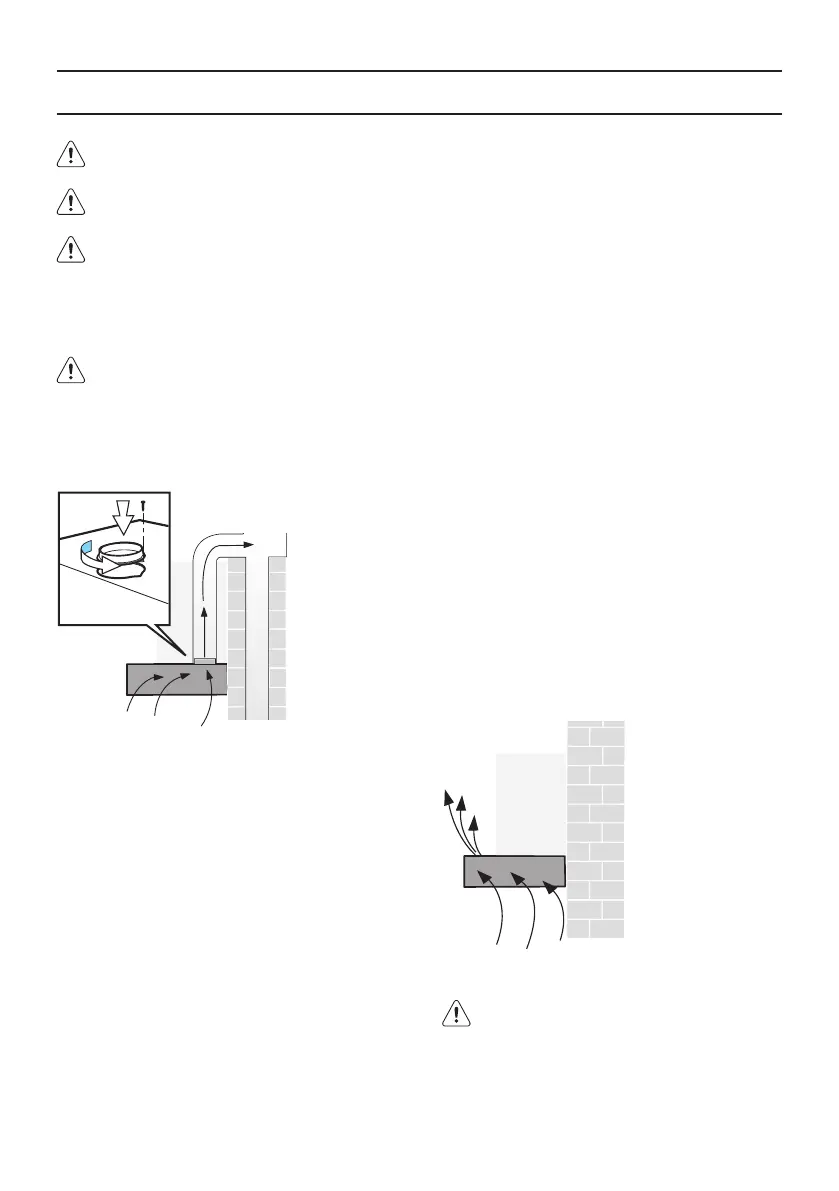

Abluftbetrieb
Die Abluft wird über einen Lüftungsschacht
nach oben, oder direkt durch die Außenwand
ins Freie geleitet.
Bei Abluftbetrieb sollte in der Mauerkasten
eine Rückstauklappe eingebaut werden.
Ist dem Gerät keine Rückstauklappe beige-
legt, kann sie über den Fachhandel bezogen
werden.
Wird die Abluft durch die Außenwand
geleitet, sollte ein Teleskop-Mauerkasten
verwendet werden.
Optimale Leistung der Dunstabzugshaube:
■ Kurzes, glattes Abluftrohr.
■ Möglichst wenig Rohrbögen.
■ Möglichst große Rohrdurchmesser und
große Rohrbögen.
■ Der Einsatz von langen, rauhen Abluft-
rohren, vielen Rohrbögen oder kleineren
Rohrdurchmessern führt zu einer Abwei-
chung von der optimalen Luftleistung und
gleichzeitig zu einer Geräuscherhöhung.
■ Rundrohre:
Wir empfehlen
Innendurchmesser 125 mm.
■ Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
Ø 125 mm ca. 113 cm
2
■ Bei abweichenden Rohrdurchmessern:
Dichtstreifen einsetzen.
■ Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Anschluss Abluftrohr Ø 125 mm:
■ Abluftrohr direkt am Luftstutzen befesti-
gen.
Umluftbetrieb
■ Mit Aktivkohlelter, wenn keine Möglich-
keit für Abluftbetrieb vorhanden ist.
D
as komplette Montage-Set können Sie
beim Fachhandel erwerben.
Die entsprechenden Zubehör-Nummern n-
den Sie am Ende dieser Gebrauchsanleitung.
Vor der Montage
