13
Einbauen

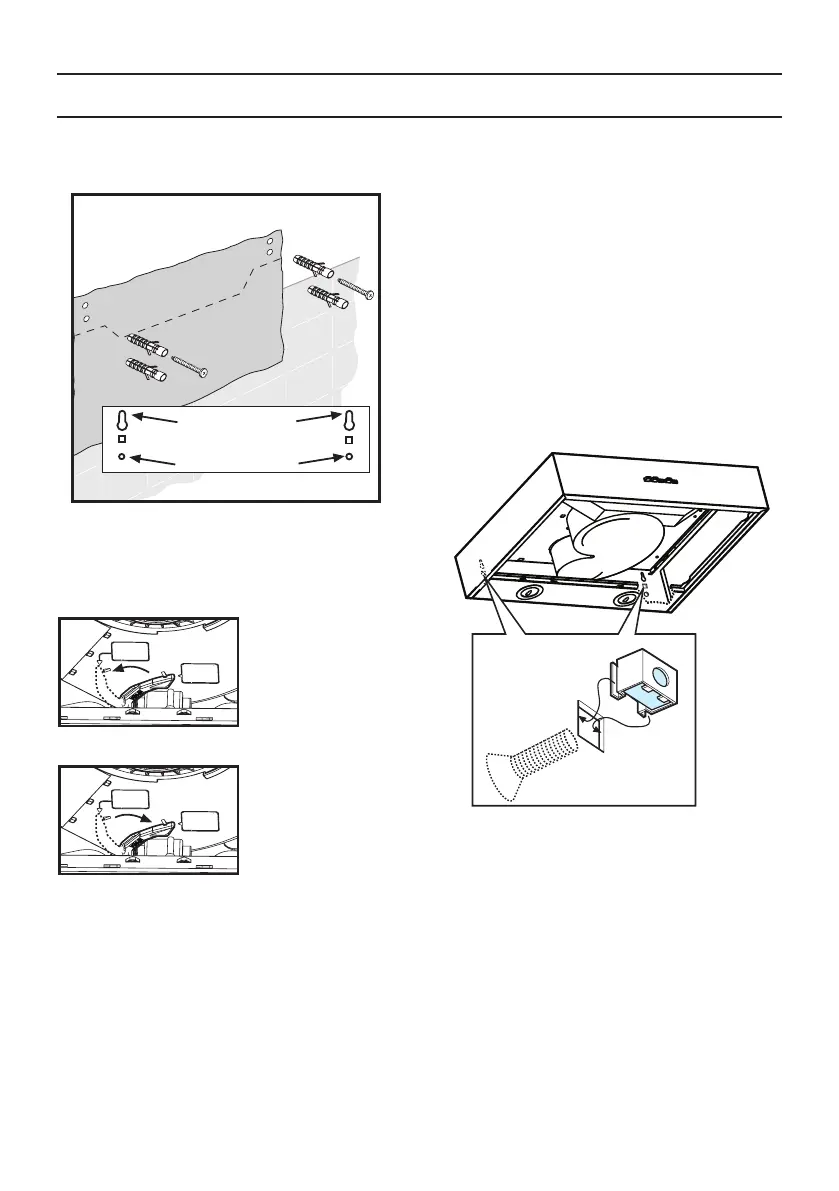

Befestigung an einer Wand
Mit 4 Schrauben.
1. Befestigungslöcher anzeichnen.
Die Abmessungen können der Bohrscha-
blone entnommen werden.
Einstellen der Betriebsart:
■ Abluftbetrieb: Stellung A
■ Umluftbetrieb: Stellung F
2. Löcher mit einem Durchmesser von 8
mm bohren und die Dübel in die Wand
stecken.
3. Die oberen Schrauben (links und rechts)
so weit anziehen, bis ein Abstand von 7
mm zwischen dem Schraubenkopf und
der Wand erreicht ist.
■ Fettlter abnehmen (siehe Gebrauchsan-
leitung).
In der Umluftbetrieb-Version ist der mitgelie-
ferte Verschlussdeckel an die Abzugsönung
anzuschliessen.
4. Die Schraubenmuttern in die rechteckigen
Önungen der Abzugshaube klemmen
und die mitgelieferten metrischen Befes-
tigungsschrauben von außen bis zum
Endanschlag einschrauben.
