Installazione

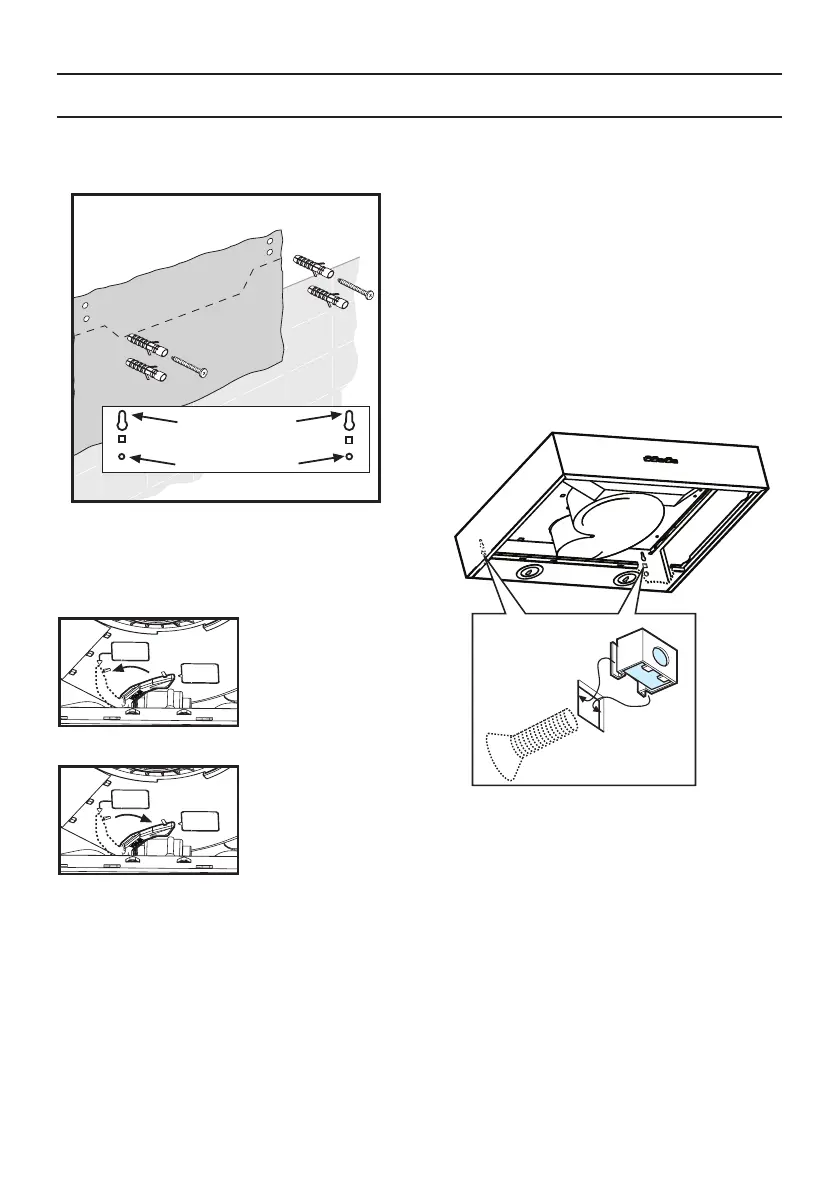

Fissaggio ad una parete
Con 4 viti.
1. Segnare i fori per il montaggio.
Le dimensioni possono essere trovate
nella dima di foratura.
Selezionare la versione di funzionamento:
■
Versione evacuazione esterna: Posizione A
■ Versione a riciclo interno: Posizione F
2. Praticare fori con diametro di 8mm e
inserire i tamponi a lo della parete.
3. Avvitare le viti superiori (a destra e a sini-
stra) nché non c’è uno spazio approssi-
mativo di 7mm tra la testa della vite e la
parete.
■ Rimuovere i ltri grassi (vedi Istruzioni per
l’uso).
In versione a riciclo interno applicare il
tappo fornito a corredo a chiusura del foro di
scarico.
4. Fissare i dadi all’interno del cassone della
cappa sulle asole quadrate e dall’esterno
avvitare sino a ne corsa le viti metriche
fornite a corredo.
