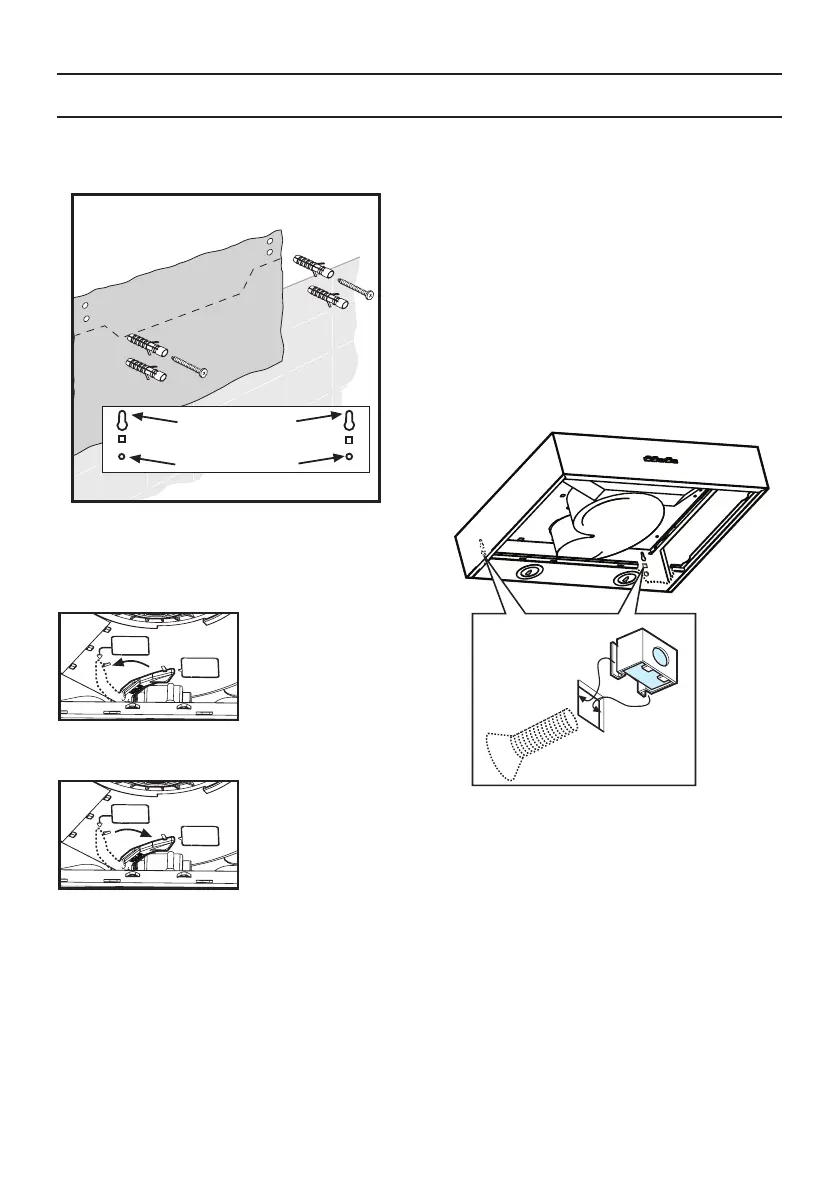

Instalação
Fixação a uma parede
Com 4 parafusos.
1. marque os furos para a montagem. As
dimensões podem-se encontrar no molde
de furação.
Seleccione a versão de funcionamento:
■ Evacuação do ar para o externo: Posi-
ção A
■ Modalidade ar reciclado: Posição F
2. faça furos com diâmetro de 8 mm e intro-
duza os tampões em linha com a parede.
3. Aparafuse os parafusos superiores (à
direita e à esquerda) até que um espaço
aproximativo de 7 mm entre a cabeça do
parafuso e a parede.
■ Remova os ltros de gordura (veja instru-
ções para o uso).
Na modalidade de ar reciclado aplique a
tampa que é fornecida com o fecho do foro
de descarga.
4. Fixe as porcas dentro da caixa do exaus-
tor nos ilhós quadrados e do exterior apa-
rafuse até ao nal do curso os parafusos
métricos fornecidos com o equipamento.
