中文 | 19
Bosch Power Tools 1 609 92A 2VL | (18.10.16)
– 轉動齒環夾頭 14 至能夠裝入工具為止，安裝好工
具。
– 把夾頭扳手插入齒環夾頭 14 上的扳手孔中，均勻
地擰緊扳手來固定好工具。
– 把轉換開關 7 擰轉到 " 正常鑽 " 的符號上。
拆卸無 SDS- plus （四坑系統）的工具
– 使用夾頭扳手，朝著逆時針方向轉動齒環夾頭 14
上的套筒，至能夠拿出工具為止。
使用吸塵裝備 （Saugfix）吸塵 （附件）
含鉛的顏料以及某些木材、礦物和金屬的加工廢塵
有害健康。 機器操作者或者工地附近的人如果接
觸、吸入這些廢塵，可能會有 過敏反應或者感染
呼吸道疾病。
某些塵埃 （例如加工橡木或山毛櫸的廢塵）可能致
癌，特別是和處理 木材的添加劑 （例如木材的防
腐劑等）結合之後。 只有經過專業訓練的人才能夠
加工含石棉的物料。
– 盡可能使用適合物料的吸塵裝置。
– 工作場所要保持空氣流通。
– 最好佩戴 P2 濾網等級的口罩。
請留心並遵守貴國和加工物料有關的法規。
避免讓工作場所堆積過多的塵垢。 塵埃容易被點
燃。
安裝吸塵裝備 （Saugfix） （參考插圖 G）
吸塵裝備 Saugfix （附件）是用來吸取鑽孔時產生的廢
塵。 當鑽頭吃入工件中時吸塵裝備會向後回縮，這樣
可以確保吸塵裝備 能夠緊貼著工件表面。
– 按住輔助手柄上的按鍵 8，拔出深度尺 11。再度
按下按鍵 8，把吸塵裝備 從機器前端插入輔助把手
10 中。
– 在吸塵裝備的吸孔 16 上安裝吸塵軟管 （管直徑
19 毫米，附件）。
根據工件的物料選擇合適的吸塵裝置。
吸集可能危害健康，可能導致癌症或乾燥的廢塵時，
務必使用特殊的吸塵裝置。
在吸塵裝備上設定鑽孔深度 （參考插圖 H）
安裝了吸塵裝備后也能夠設定鑽孔深度 X。
– 把SDS- plus（四坑系統）工具插入 SDS- plus（四坑
系統）接頭 1 中，並把工具推到底。 如果未安裝
好工具，會影響設定深度的準確性。
– 松開吸塵裝備上的蝶翼螺絲 20。
– 把尚未開動的電動工具緊緊地頂在工件上。
SDS- plus （四坑系統）- 工具也必須緊貼著工件。
– 推移吸塵裝備的導管 21，讓裝備的頂端能夠靠在
鑽孔表面上。 不可以過度推出導管 21，這樣可能
遮蓋了伸縮尺 19 上的刻度。 盡可能充分利用伸縮
尺 19 上的刻度。
– 收緊蝶翼螺絲 20。放松吸塵裝備上深度擋塊的擰
緊螺絲 17。
– 調整伸縮尺 19 上的深度檔塊 18 的位置以設定鑽
深。 插圖中的線段長度 X 便是實際需要的鑽孔深
度。
– 擰緊螺絲 17 把擋塊固定在這個位置。
操作
操作機器
注意電源的電壓！電源的電壓必須和電動工具銘牌
上標示的電壓一致。
設定操作模式
使用 " 正常鑽 / 震動鑽 " 的轉換開關 7，可以變換電
動工具的操作方式。
指示﹕ 務必先關閉電動工具，然后才可以改變操作功
能！ 否則會損壞電動工具。
– 轉換操作功能時必須把 "正常鑽/震動鑽" 開關 7，
擰轉到需要的開關位置上。
改變轉向 (GBH 2- 18 RE) （參考插圖 I）
使用正逆轉開關 6 可以改變機器的轉向。如果按住了
起停開關 5，則無法改變轉向。
正轉 : 把正逆轉開關 6 向右推到底。
逆轉 : 把正逆轉開關 6 向左推到底。
進行震動鑽和正常鑽時，必須把轉向設定為正轉。
開動 / 關閉
– 按下起停開關 5，可以 開動 電動工具。
– 鎖定 起停開關，按住起停開關并同時按下鎖緊鍵
4。
– 關閉 電動工具，放開起停開關 5。如果起停開關 5
被鎖定了，先按下起停開關緊接著再放開開關。
調整轉速 / 沖擊次數
隨著在起停開關 5 上施壓大小，可以無級式地提高或
降低轉速 / 沖擊次數。
輕按起停開關 5，機器以低轉速 / 沖擊次數運作。增
強施加在起停開關上的壓力，可以提高機器的轉速 /
沖擊次數。
過載離合器
如果工具卡住了，傳往主軸的動力會中斷。此時會
產生非常大的震動力。 因此操作機器時務必要用雙
手握緊機器，并且要確保立足穩固。

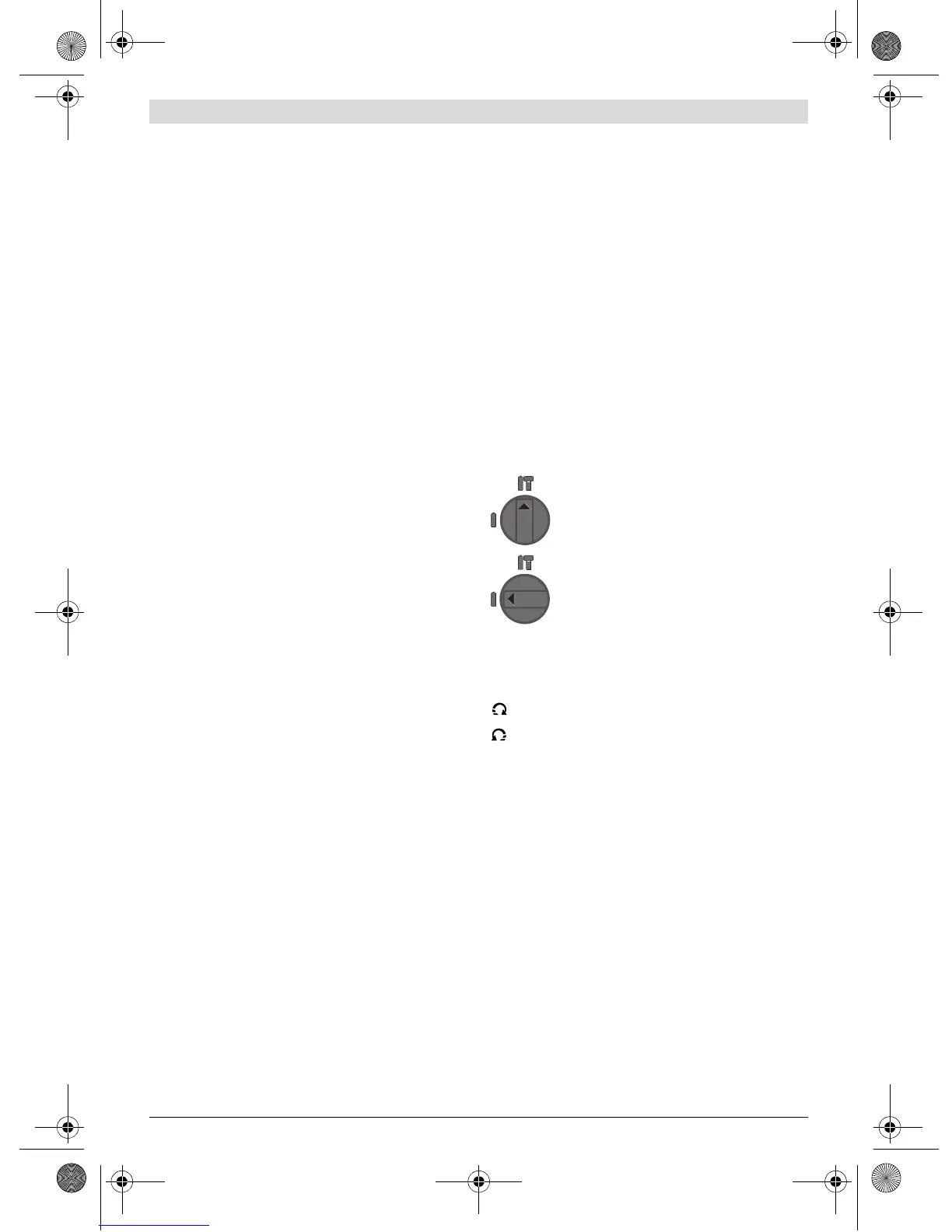

在混凝土或石材上進行 震動鑽 時的設定
方式
在木材，金屬，陶材和塑料上進行無震動
功能的 正常鑽 以及擰轉螺絲時的設定位
置
