24 | 한국어
1 609 92A 2VL | (18.10.16) Bosch Power Tools
분진 추출장치 조립하기 ( 그림 G 참조 )
분진을 흡입 처리하려면 분진 추출장치 ( 별매 액세서
리 ) 가 필요합니다 . 드릴작업을 할 때 분진 추출장치가
뒤로 밀려
서 , 분진 추출장치의 헤드가 드릴하는 표면에 항상 밀
접하게 유지됩니다 .
– 깊이 조절자 조절용 버튼 8 을 누른 상태에서 깊이 조
절자 11 을 뺍니다 . 버튼 8 을 다시 누르고 분진 추
출장치를 앞에서 부터 보조 손잡이 10 안으로 끼웁
니다 .
– 흡입 호스 ( 직경 19 mm, 별매 액세서리 ) 를 분진 추
출장치의 흡입 부위 16 에 연결하십시오 .
진공 청소기는 작업하는 소재에 적당한 것이어야 합니
다.
특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해
야 할 경우에는 특수한 청소기를 사용해야 합니다 .
분진 추출장치의 천공 깊이 조절하기 ( 그림 H 참조 )
분진 추출장치가 조립된 상태에서도 원하는 천공 깊
이 X 를 조절할 수 있습니다 .
– SDS- plus 비트를 SDS-plus 툴 홀더 1 의 끝까지
밀어 넣습니다. SDS- plus 비트가 움직이게 되면 천
공 깊이를 정확하게 세팅할 수 없게 됩니다 .
– 분진 추출장치에 있는 날개 나사 20 을 풀어 줍니다 .
– 전동공구의 스위치를 켜지 않은 상태로 드릴작업을
하려는 부위에 바싹 댑니다 . 이때 SDS- plus 비트
가 표면에 닿아야 합니다 .
– 분진 추출장치의 가이드 튜브 21 을 분진 추출장치의
헤드가 드릴하려는 표면에 닿도록 홀더에 밀어 넣습
니다 . 가이드 튜브 21 이 텔레스코프 튜브 19 너머
로 지나치게 밀지 마십시오 . 가능한 한 텔레스코프
튜브 19 의 눈금자 대부분이 보이도록 해야 합니다 .
– 날개 나사 20 을 다시 조입니다 . 분진 추출장치의 깊
이 조절자에 있는 고정 나사 17 을 풉니다 .
– 깊이 조절자 18 을 텔레스코프 튜브 19 위로 밀어 그
림에 나와있는 것처럼 간격 X 가 원하는 천공 깊이
가 되도록 하십시오 .
– 고정 나사 17 을 이 위치에서 조입니다 .
작동
기계 시동
공공 배전 전압에 주의 ! 공급되는 전원의 전압은 전
동공구의 명판에 표기된 전압과 동일해야 합니다 .
작동 모드 설정하기

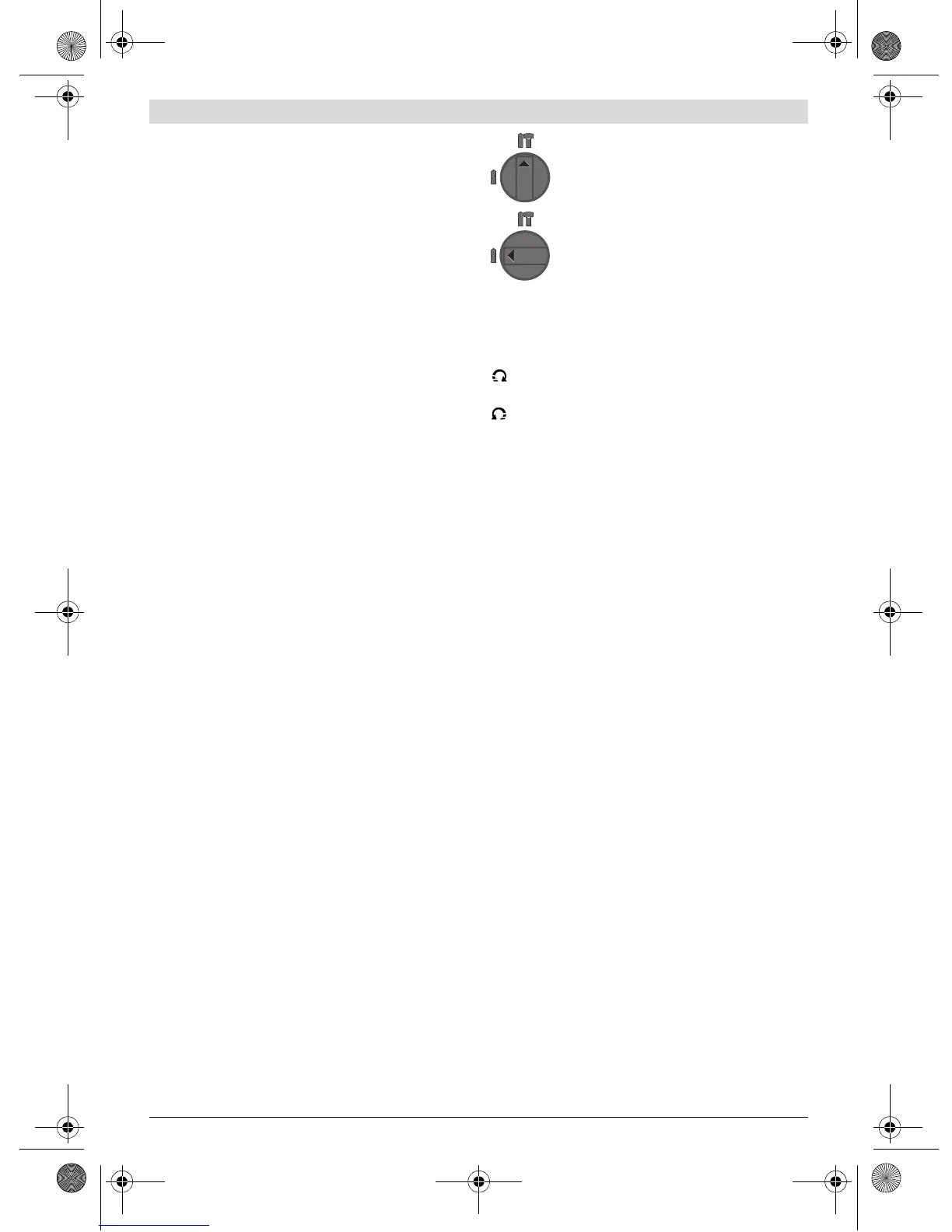

“ 드릴작업 / 해머 드릴작업 ” 선택 스위치 7 로 전동공
구의 작동 모드를 선택할 수 있습니다 .
참고 : 전동공구 스위치가 꺼진 상태에서만 작동 모드
를 변경하십시오 ! 그렇지 않으면 전동공구가 손상될 수
있습니다 .
– 작동 모드를 바꾸려면 “ 드릴 / 해머 드릴 ” 선택 스
위치 7 을 원하는 위치로 돌리십시오 .
회전방향 설정하기 (GBH 2- 18 RE) ( 그림 I 참조 )
회전방향 선택 스위치 6 으 로 기기의 회전 방향을 선택
할 수 있습니다 . 그러나 전원 스위치 5 가 눌려진 상태
에서는 작동이 불가능합니다 .
정회전 : 회전방향 선택 스위치 6 을 오른쪽으로 끝
까지 누릅니다 .
역회전 : 회전방향 선택 스위치 6 을 왼쪽으로 끝까
지 누릅니다 .
해머 드릴작업과 드릴작업을 하려면 회전 방향이 반드
시 우회전 위치에 놓여 있어야 합니다 .
전원 스위치 작동
– 전동공구의 스위치를 켜려면 전원 스위치 5 를 누릅
니다 .
– 전원 스위치를 잠근 상태로 유지하려면 이를 누른 상
태에서 잠금 버튼 4 를 누릅니다 .
– 전동공구의 스위치를 끄려면 전원 스위치 5 를 놓으
십시오 . 고정된 전원 스위치 5 의 경우 먼저 눌렀다
가 다시 놓습니다 .
속도 / 타격률 조절하기
전원 스위치 5 에 가하는 힘의 강약에 따라 작동 중에
도 전동공구의 속도 / 타격률을 무단으로 조절할 수 있
습니다 .
전원 스위치
5
를 살짝 누르면 낮은 속도 / 타격률로 작동
합니다 . 좀 더 세게 누르면 속도 / 타격률이 증가합니다 .
과부하 클러치
드릴 비트가 끼였거나 박힌 경우 드릴 스핀들의 작
동이 중단됩니다 . 이때 생기는 충격에 대비해서 전
동공구를 두 손으로 꽉 잡고 안전한 자세로 작업해
야 합니다 .
전동공구의 작동이 중단되면 스위치를 끄고 드릴 비
트를 풉니다 . 드릴 비트가 꽉 낀 상태에서 스위치를
켜면 강한 반동력이 생길 수 있습니다 .
사용방법
전동공구를 보수 정비하기 전에 반드시 콘센트에서
전원 플러그를 빼십시오 .
스크류 드라이버 비트 장착하기 ( 그림 J 참조 )
전동공구의 스위치가 꺼진 상태에서만 나사못에 대십
시오 . 회전하는 드릴 비트가 미끄러질 수 있습니다 .
작업 시 툴 홀더로 전선이나 기기 자체의 케이블에
접할 수 있는 경우 기기의 절연된 손잡이를 잡으십
시오 . 전류가 흐르는 전선에 닿게 되면 기기의 금속
부위에도 전류가 통해 감전될 수 있기 때문입니다 .
콘크리트나 석재에 해머 드릴작업을 할 때
위치
목재 , 금속 , 세라믹 그리고 플라스틱에 드
릴작업을 하거나 스크류작업을 할 때 위치
OBJ_BUCH-452-006.book Page 24 Tuesday, October 18, 2016 3:43 PM
