32 | Italiano
1 609 929 T41 | (24.10.11) Bosch Power Tools
Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
05.10.2011
Montaggio
f Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.
Impugnatura supplementare (vedi figura A)
f Utilizzare il Vostro elettroutensile soltanto con l’impu-
gnatura supplementare 9.
L’impugnatura supplementare 9 può essere spostata libera-
mente e regolata in modo da permettere di prendere una po-
sizione di lavoro di assoluta maneggevolezza.
Girare la maniglia inferiore dell’impugnatura supplementare 9
in senso antiorario e spostare l’impugnatura supplementare 9
alla posizione richiesta. Avvitare dunque la maniglia inferiore
dell’impugnatura supplementare 9 di nuovo bene in senso
orario.
Regolazione della profondità di foratura
Tramite l’asta di profondità 7 è possibile determinare la pro-
fondità della foratura richiesta X.
Allentare le viti ad alette per la guida di profondità 8 ed appli-
care l’asta di profondità nell’impugnatura supplementare 9.
Estrarre l’asta di profondità fino a quando la distanza tra
l’estremità della punta e l’estremità della guida profondità
corrisponde alla richiesta profondità della foratura X.
Cambio degli utensili (vedi figura B)
f Portare sempre guanti di protezione durante la sostitu-
zione di utensili. In caso di operazioni di lavoro di maggio-
re durata il mandrino portapunta può surriscaldarsi.
Aprire il mandrino a cremagliera 1 ruotandolo fino a quando
diventerà possibile applicarvi l’utensile. Inserire l’accessorio.
Inserire la chiave di serraggio per mandrini 5 nelle rispettive
forature del mandrino a cremagliera 1 e fissare bene l’utensile
ad innesto in modo uniforme.
Cambio del mandrino portapunta (vedi figura C)
Per lo smontaggio del mandrino a cremagliera 1 applicare una
chiave fissa (apertura di chiave 27) al dado sul mandrino di
trasmissione. Tenere fermo con una mano il mandrino a cre-
magliera e ruotare con l’altra mano la chiave fissa in senso an-
tiorario fino a quando il mandrino si stacca dal cono del man-
drino portapunta.
f Tenere il cono del mandrino portapunta e la foratura
del mandrino liberi da grasso e sporcizia.
Per il montaggio del mandrino a cremagliera 1 ruotare in sen-
so orario il dado nel mandrino di trasmissione fino all’arresto.
Senza sforzare inserire il mandrino a cremagliera nel mandri-
no di trasmissione fino a quando lo stesso ha una sede fissa.
Battere leggeremente con un martello di gomma sul lato ante-
riore del mandrino a cremagliera 1 per assicurare una sede
fissa del mandrino a cremagliera stesso. Effettuando questa
operazione prestare attenzione affinchè le griffe del mandrino
a cremagliera non sporgano per non danneggiare.
Aspirazione polvere/aspirazione trucioli
f Polveri e materiali come vernici contenenti piombo, alcuni
tipi di legname, minerali e metalli possono essere dannosi
per la salute. Il contatto oppure l’inalazione delle polveri
possono causare reazioni allergiche e/o malattie delle vie
respiratorie dell’operatore oppure delle persone che si tro-
vano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o
di quercia sono considerate cancerogene, in modo parti-
colare insieme ad additivi per il trattamento del legname
(cromato, protezione per legno). Materiale contenente
amianto deve essere lavorato esclusivamente da persona-
le specializzato.
– Provvedere per una buona aerazione del posto di lavo-
ro.
– Si consiglia di portare una mascherina protettiva con
classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i mate-
riali da lavorare.
f Evitare accumuli di polvere sul posto di lavoro. Le pol-
veri si possono incendiare facilmente.
Uso
Messa in funzione
f Osservare la tensione di rete! La tensione della rete de-
ve corrispondere a quella indicata sulla targhetta
dell’elettroutensile. Gli elettroutensili con l’indicazio-
ne di 230 V possono essere collegati anche alla rete di
220 V.
Impostazione del senso di rotazione
Con il commutatore del senso di rotazione 6 è possibile modi-
ficare il senso di rotazione dell’elettroutensile. Comunque, ciò
non è possibile quando l’interruttore di avvio/arresto 4 è pre-
muto.
Rotazione destrorsa: per forare ed avvitare viti premere il
commutatore del senso di rotazione 6 verso il basso alla posi-
zione «R».
Rotazione sinistrorsa: per allentare oppure svitare viti e da-
di, premere il commutatore del senso di rotazione 6 verso l’al-
to in posizione «L».

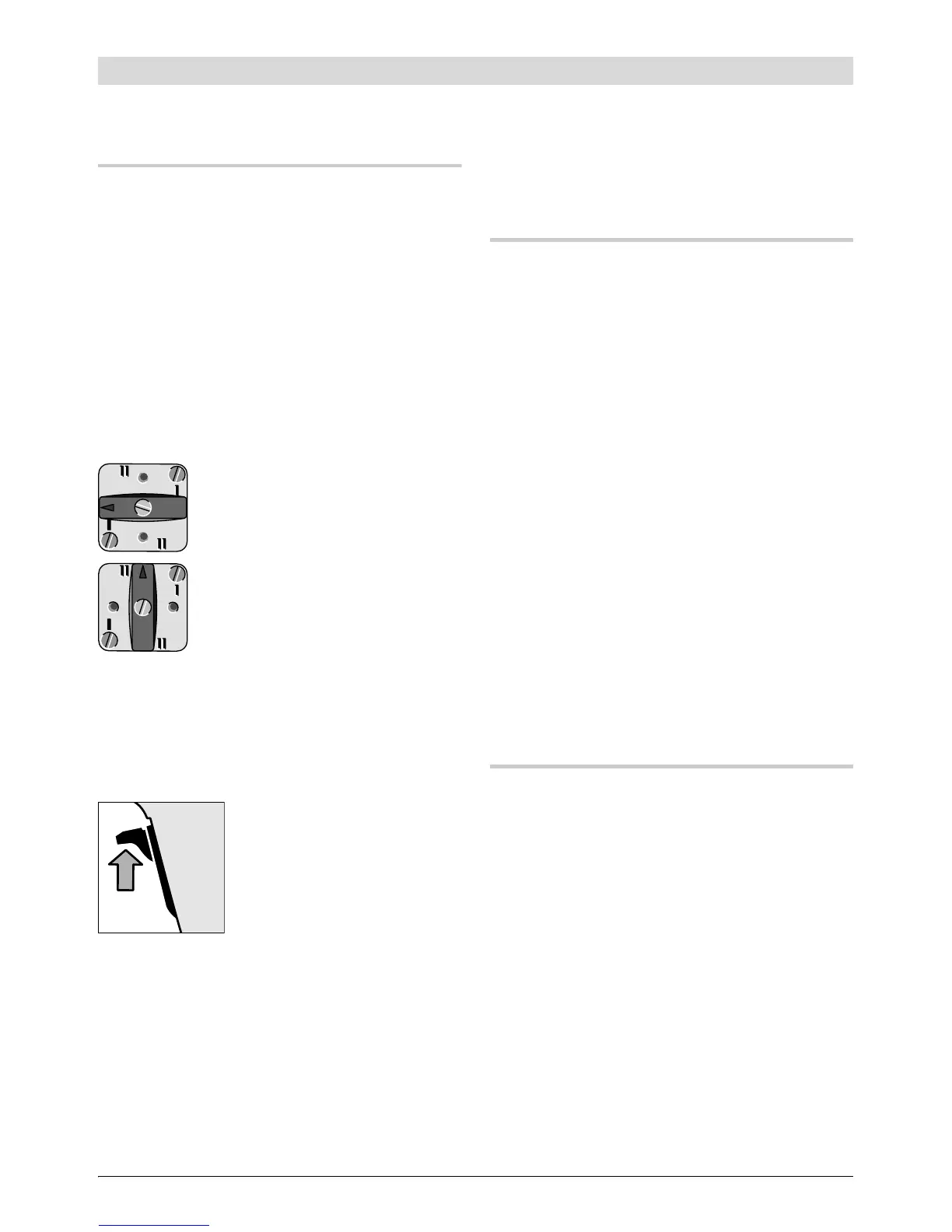

Commutazione meccanica di marcia
f Azionare il commutatore di marcia 2 solo quando l’elet-
troutensile è fermo.
Con il commutatore di marcia 2 è possibile preselezionare 2
campi di velocità.
Dr. Egbert Schneider
Senior Vice President
Engineering
Dr. Eckerhard Strötgen
Engineering Director
PT/ESI
