66 | Polski
1 609 929 S07 | (13.3.12) Bosch Power Tools
Dokładność niwelacji
Wpływy na dokładność niwelacji
Największy wpływ wywiera temperatura otoczenia. W szcze-
gólności różnice temperatur, biegnące od ziemi ku górze
mogą odchylić wiązkę lasera.
Ponieważ warstwowy rozkład temperatury jest największy
w pobliżu podłoża, należy urządzenie pomiarowe w miarę
możliwości zamontować na statywie, a także ustawić
pośrodku płaszczyzny roboczej.
Oprócz czynników zewnętrznych także i czynniki specyficzne
dla danego urządzenia (np. upadki lub silne uderzenia) mogą
być przyczyną zakłóceń w pomiarach. Dlatego za każdym
razem przed przystąpieniem do pracy należy skontrolować
dokładność urządzenia pomiarowego.
Jeżeli jedna z kontroli wykazałaby, iż urządzenie pomiarowe
przekracza maksymalnie dopuszczalne odchylenie,
urządzenie należy oddać do naprawy w jednym z punktów
serwisowych firmy Bosch.
Jeżeli dokładność niwelacyjna poziomych wiązek lasera dla
osi poprzecznej i wzdłużnej znajduje się w zakresie
maksymalnie dopuszczalnego odchylenia, sprawdzona tym
samym została też dokładność niwelacyjna wiązek
prostopadłych (oś pionowa).

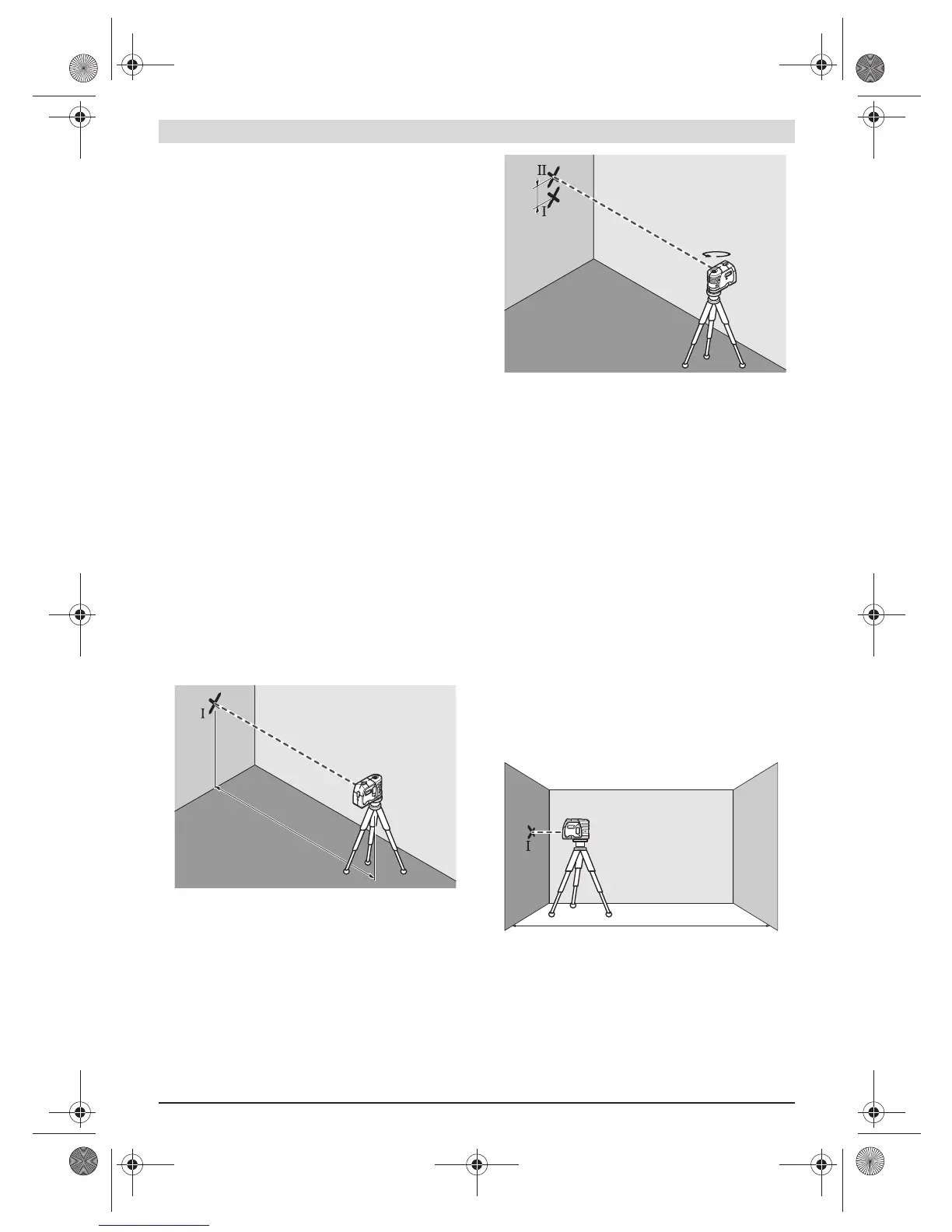

Kontrola dokładności niwelacyjnej osi poprzecznej
wpoziomie
Do przeprowadzenia kontroli konieczny jest swobodny
odcinek pomiarowy, wynoszący 20 m, znajdujący się na
stałym podłożu i przy ścianie.
– Zamocować urządzenie pomiarowe w odległości 20 m od
ściany w uchwycie lub na statywie, ewentualnie ustawić na
stałym, równym podłożu. Włączyć urządzenie pomiarowe.
– Skierować na ścianę jedną z dwóch bocznych wiązek
lasera, przebiegających wzdłuż osi poprzecznej
urządzenia pomiarowego. Odczekać samoniwelację
urządzenia pomiarowego. Zaznaczyć środek punktu
laserowego na ścianie (punkt I).
– Przekręcić urządzenie pomiarowe o ok. 180°, nie
zmieniając wysokości. Odczekać samoniwelację
urządzenia pomiarowego i zaznaczyć środek punktu
drugiej z bocznych wiązek lasera na ścianie (punkt II).
Należy przy tym zwrócić uwagę, by punkt II znajdował się
możliwie dokładnie ponad punktem I lub poniżej tego
punktu.
– Różnica d obu zaznaczonych punktów I i II na ścianie daje
odchylenie rzeczywiste w wysokości urządzenia
pomiarowego wzdłuż osi poprzecznej.
Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m
odchylenie nie może przekraczać:
40 m x ± 0,3 mm/m = ±12 mm.
Różnica d między punktami I i II może więc wynosić
maksymalnie 12 mm.
Kontrola dokładności niwelacyjnej osi wzdłużnej
wpoziomie
Do przeprowadzenia kontroli konieczny jest swobodny
odcinek pomiarowy, wynoszący 20 m, znajdujący się na
stałym podłożu i pomiędzy dwoma ścianami A i B.
–
Zamocować urządzenie pomiarowe w pobliżu ściany A
w uchwycie lub na statywie, ewentualnie ustawić na
stałym, równym podłożu. Włączyć urządzenie pomiarowe.
– Skierować poziomą wiązkę laserową, przebiegającą
równolegle do osi wzdłużnej urządzenia pomiarowego na
znajdującą się w pobliżu ścianę A. Odczekać
samoniwelację urządzenia pomiarowego. Zaznaczyć
środek punktu laserowego na ścianie (punkt I).
20 m
d
180˚
A
B
20 m
