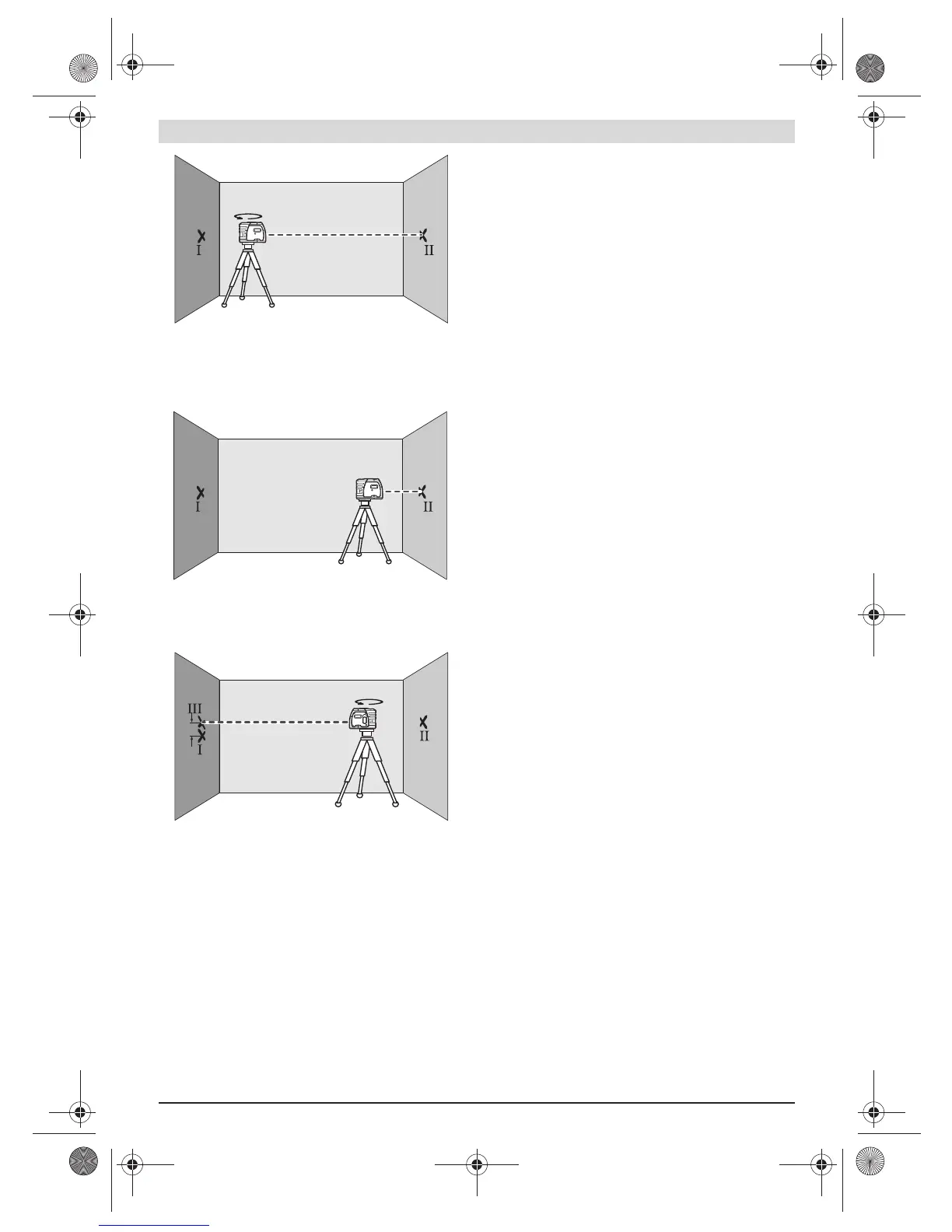

– Obrócić urządzenie pomiarowe o 180°, wypoziomować i
zaznaczyć środek punktu wiązki na przeciwległej ścianie B
(punkt II).
– Przestawić urządzenie pomiarowe (nie obracając go) w
pobliże ściany B, włączyć i rozpocząć niwelację.
– Urządzenie pomiarowe należy ustawić na takiej wysokości
(za pomocą statywu lub podkładek), by środek punktu
wiązki lasera trafiał dokładnie w środek punktu II na
ścianie B.
– Przekręcić urządzenie pomiarowe o 180°, nie zmieniając
wysokości. Rozpocząć niwelację i zaznaczyć środek
punktu wiązki lasera na ścianie A (punkt III). Należy przy
tym zwrócić uwagę, by punkt III znajdował się możliwie
dokładnie ponad lub poniżej punktu I.
– Różnica d obu zaznaczonych punktów I i III na ścianie A
daje odchylenie rzeczywiste w wysokości urządzenia
pomiarowego wzdłuż osi wzdłużnej.
Na odcinku pomiarowym wynoszącym 2 x 20 m = 40 m
odchylenie nie może przekraczać:
40 m x ± 0,3 mm/m = ±12 mm.
Różnica d między punktami I i III może więc wynosić
maksymalnie 12 mm.
Wskazówki dotyczące pracy
f Do zaznaczania należy używać zawsze tylko środka
punktu lasera. Wielkość punktu laserowego zmienia się w
zależności od odległości.
Mocowanie za pomocą uchwytu
Aby zamocować urządzenie pomiarowe w uchwycie 8 należy
mocno dokręcić śrubę 9 uchwytu w przyłączu statywu 1/4" 6
przy urządzeniu pomiarowym. Aby przekręcić urządzenie
pomiarowe w uchwycie należy lekko poluzować śrubę 9.
– Obrócić urządzenie pomiarowe w uchwycie 8 na bok lub
do tyłu tak, aby dolna wiązka pionowa stała się widoczna.
– Obrócić urządzenie pomiarowe w uchwycie 8 tak, aby
można było za pomocą poziomej wiązki lasera przenosić
wysokość.
Za pomocą uchwytu 8 można zamocować urządzenie
pomiarowe na kilka sposobów:
– Zamontować uchwyt 8 za pomocą gwintu przyłącza
statywu 1/4" 13 do statywu 18 lub do każdego
dostępnego w handlu statywu fotograficznego. Do
zamocowania uchwytu na standardowym statywie
fotograficznym, należy użyć przyłącza statywu 5/8" 14.
– Do części stalowych uchwyt 8 można mocować za pomocą
magnesów 12.
– Na ścianach prefabrykowanych i drewnianych uchwyt 8
można mocować za pomocą śrub. Śruby o długości co
najmniej 60 mm należy przełożyć przez otwory 10
uchwytu mocującego.
– Na rurach itp. uchwyt mocujący 8 można zamocować za
pomocą pasa 11, dostępnego w handlu detalicznym.
Praca ze statywem (osprzęt)
Aby zapewnić stabilne, przestawne na wysokość podłoże dla
urządzenia pomiarowego, zaleca się użycie statywu 18.
Urządzenie pomiarowe wraz z wbudowanym przyłączem do
statywu 6 na gwint 1/4" statywu i zamocować je za pomocą
śruby ustawczej statywu.
Praca z płytką pomiarową (osprzęt)
Za pomocą płytki pomiarowej 15 można przenieść znacznik
lasera na podłoże względnie jego wysokość na ścianę.
Za pomocą pola zerowego i podziałki można dokonać
pomiaru przesunięcia do pożądanej wysokości i nanieść je na
innym miejscu. Pozwala to uniknąć precyzyjnego nastawiania
urządzenia na wysokość, która ma zostać przeniesiona.
Płytka pomiarowa 15 pokryta jest warstwą odblaskową, co
zapewnia lepszą widoczność promienia lasera przy większej
odległości bądź przy silnym świetle słonecznym. Zwiększona
widoczność promienia jest zauważalna, tylko gdy się patrzy
na płytkę równolegle do emitowanej wiązki lasera.
Okulary do pracy z laserem (osprzęt)
Okulary do pracy z laserem odfiltrowywują światło
zewnętrzne. Dzięki temu czerwone światło lasera jest
znacznie uwydatnione.
f Nie należy używać okularów do pracy z laserem jako
okularów ochronnych. Okulary do pracy z laserem służą
do lepszej identyfikacji plamki lub linii lasera, a nie do
ochrony przed promieniowaniem laserowym.
