Magyar | 79
Bosch Power Tools 1 609 929 S07 | (13.3.12)
viszonyított helyzetét, hogy elkerülje a mérőműszer
eltolódása következtében fellépő hibás méréseket.
Szintezési pontosság
A pontosságot befolyásoló hatások
A pontosságra a környezeti hőmérséklet van a legnagyobb
hatással. A lézersugarat különösen a talajtól felfelé,
függőleges irányban fennálló hőmérsékletkülönbségek tudják
eltéríteni.
Mivel a levegő hőmérséklettől függő rétegeződése a talaj
közelében a legnagyobb, a mérőműszert lehetőleg egy a
kereskedelemben kapható háromlábú műszerállványra
szerelje fel és állítsa fel a munkaterület közepén.
A külső hatásokon kívül a berendezésen belüli hatások is
okozhatnak a méréseknél eltéréseket (mint például a műszer
leesése vagy erős ütések). Ezért a mérőműszer pontosságát
minden munkakezdés előtt ellenőrizni kell.
Ha az eltérés legalább egy ellenőrzési folyamatnál meghaladja
a legnagyobb megengedett eltérést, javíttassa meg egy
Bosch-vevőszolgálattal a mérőműszert.
Ha a kereszt- és hosszirányú tengely vízszintes
lézersugarainak a szintezési pontossága a legnagyobb
megadott eltérésen belül van, akkor ezzel a függőleges
sugarak (a függőleges tengely) szintezési pontossága is
ellenőrzésre került.

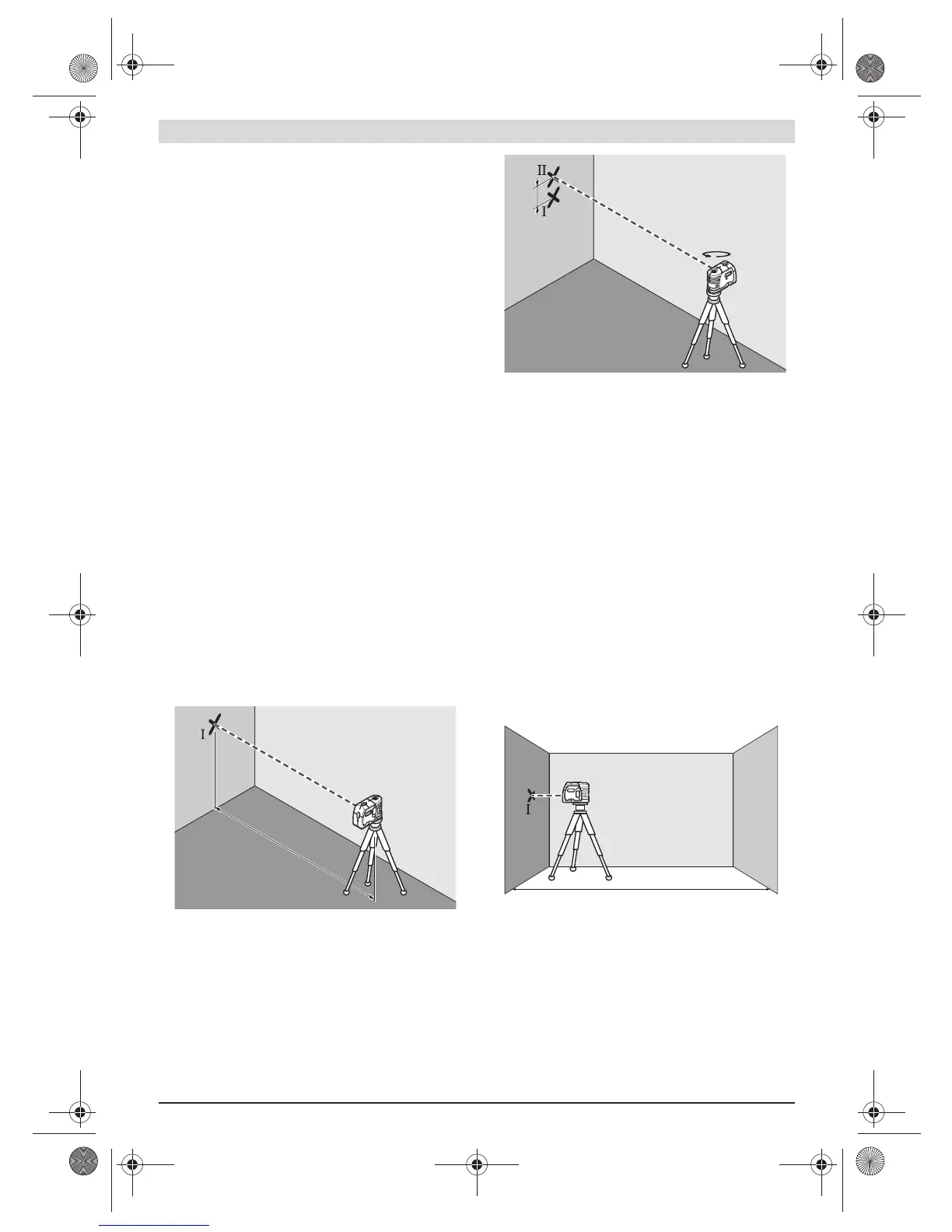

A keresztirányú tengely vízszintes szintezési
pontosságának ellenőrzése
Az ellenőrzéshez egy fal előtti, szilárd talajú, 20 m-es szabad
mérési szakaszra van szükség.
Szerelje fel a mérőműszert a faltól 20 m távolságban
közelében a tartóra, illetve egy háromlábú
műszerállványra, vagy helyezze egy szilárd, sík alapra.
Kapcsolja be a mérőműszert.
Irányítsa a két oldalsó lézersugarak egyikét, amelyek a
mérőműszer keresztirányú tengelyével párhuzamos
helyzetben vannak, a falra. Várja meg, amíg a mérőműszer
végrehajtja az automatikus szintezést. Jelölje meg a falon a
lézerpont közepét (I pont).
Fordítsa el a mérőműszert kb. 180 °-kal, anélkül hogy
megváltoztatná a magasságát. Várja meg, amíg
befejeződik az automatikus szintezés, és jelölje fel a másik
oldalsó lézersugár pontjának közepét a falra (II pont).
Ügyeljen arra, hogy a II pont lehetőleg függőlegesen az I
pont alatt, illetve felett legyen.
A falon bejelölt két pont (I és II) közötti d különbség
megadja a mérőműszernek a keresztirányú tengely
menténi magassági eltérését.
Egy 2 x 20 m = 40 m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
40 m x ±0,3 mm/m = ±12 mm.
A d különbségnek így az I és II pont között legfeljebb a 12 mm
értéket szabad elérnie.
A hosszirányú tengely vízszintes szintezési
pontosságának ellenőrzése
Az ellenőrzéshez egy A és B fal közötti szilárd talajú, 20 m-es
szabad mérési szakaszra van szükség.
Szerelje fel a mérőműszert az A fal közelében egy tartóra,
illetve egy háromlábú műszerállványra, vagy helyezze egy
szilárd, sík alapra. Kapcsolja be a mérőműszert.
Irányítsa azt a vízszintes lézersugarat, amely a mérőműszer
hosszirányú tengelyével párhuzamos helyzetben van, a
közelebbi A falra, majd várja meg, amíg a mérőműszer
végrehajtja az önszintezést. Jelölje meg a falon a lézerpont
közepét (I pont).
20 m
d
180˚
A
B
20 m
OBJ_BUCH-815-002.book Page 79 Tuesday, March 13, 2012 2:43 PM
