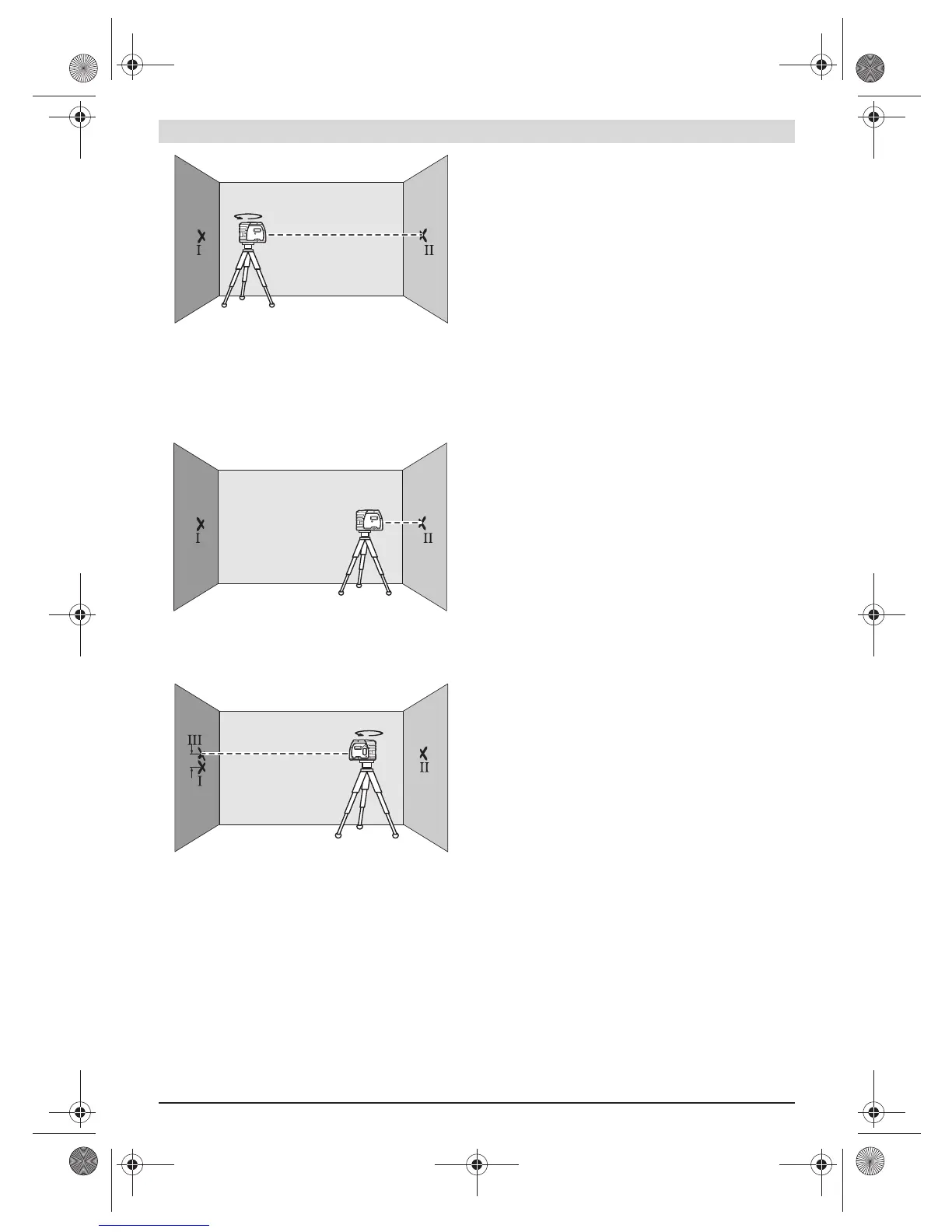

– Forgassa el a mérőműszert 180°-kal, várja meg, amíg befe-
jeződik az automatikus szintezés, és jelölje fel a lézersugár
pontjának közepét a szembenfekvő „B” falon (II pont).
– Úgy helyeze el a mérőműszert – anélkül, hogy azt
elfordítaná – hogy minél közelebb legyen a „B” falhoz,
kapcsolja be a mérőműszert és várja meg az automatikus
szintezés befejeződését.
– Állítsa be úgy a mérőműszer magasságát (a háromlábú mű-
szerállvány segítségével vagy szükség esetén a berendezés
alá helyezett lapokkal), hogy a lézersugár pontjának közepe
pontosan a „B” falon előzőleg bejelölt II pontra essen.
– Fordítsa el a mérőműszert 180°-kal, anélkül hogy
megváltoztatná a magasságát. Várja meg, amíg
befejeződik az automatikus szintezés, és jelölje fel a
lézersugár pontjának közepét az „A” falon (III pont).
Ügyeljen arra, hogy a III pont lehetőleg függőelegesen az
I pont alatt, illetve felett legyen.
– A falon bejelölt két pont (I és III) közötti d különbség
megadja a mérőműszernek a hosszirányú tengely menténi
magassági eltérését.
Egy 2x20m=40m mérési szakaszon az eltérés legnagyobb
megengedett értéke:
40 m x ± 0,3 mm/m = ±12 mm.
A d különbségnek így az I és III pont között legfeljebb a
12 mm értéket szabad elérnie.
Munkavégzési tanácsok
f A jelöléshez mindig csak a lézerpont középpontját
használja. A lézerpont méretei a távolsággal változnak.
Rögzítés a tartóval
A mérőműszernek a 8 tartóra való rögzítéséhez csavarja bele
a tartó 9 rögzítőcsavarját a mérőműszeren található 6 1/4"-es
műszerállványcsatlakozóba. A mérőműszernek a tartón való
elforgatásához lazítsa kissé ki a 9 csavart.
– Forgassa el a mérőműszert a 8 tartón oldalra, vagy hátra,
hogy láthatóvá váljon az alsó függőleges sugár.
– Fordítsa el a mérőműszert a 8 tartón, hogy a vízszintes
lézerdugárral magasságokat tudjon átvinni.
A 8 tartó segítségével a következő lehetőségek állnak
rendelkezésre a mérőműszer rögzítésére:
– Szerelje fel a 8 tartót a 13 1/4"-es műszerállványcsat-
lakozóval a 18 háromlábú műszerállványra vagy egy a
kereskedelemben szokványosan kapható fényképezőáll-
ványra. Egy a kereskedelemben szokványosan kapható
háromlábú építkezési műszerállványra való felerősítéshez
használja a 14 5/8"-os műszerállványcsatlakozót.
– A 8 tartót a 12 mágnesekkel acélalkatrészekre lehet
erősíteni.
– A 8 tartót a száraz építési falakra vagy fafalakra csavarok-
kal lehet felerősíteni. Ehhez dugjon keresztül legalább
60 mm hosszúságú csavarokat a tartó 10 csavarfuratain.
– A 8 tartót egy a kereskedelemben szokványosan kapható he-
vederrel csövekre és hasonló alkatrészekre lehet erősítani, a
hevedert ehhez keresztül kell fűzni a 11 hevedervezetésen.
Munkavégzés a háromlábú műszerállvánnyal
(külön tartozék)
Egy 18 háromlábú műszerállvány egy szilárd, beállítható
magasságú mérési alapot nyújt. Tegye fel a mérőműszert a 6
műszerállvűny 1/4"-os menetére és a műszerállvány
rögzítőcsavarjával rögzítse.
Munkavégzés a mérőlappal (külön tartozék)
A 15 mérőlap segítségével a lézersugarat át lehet vinni a
padlóra (talajra), illetve a lézer magasságát egy falra.
A nulla mező és a skála segítségével meg lehet mérni a kívánt
magasságtól való eltérést és ezt át lehet vinni egy másik
helyre. Így nincs szükség arra, hogy a mérőműszert pontosan
beállítsa az átvitelre kerülő magasságra.
A 15 mérőlap egy visszaverő réteggel van ellátva, amelynek
segítségével a lézersugarat nagyobb távolságokban, illetve
erős napfény esetén is jobban fel lehet ismerni. A fényerő
növekedése csak akkor ismerhető fel, ha a lézersugárral
párhuzamos irányban néz a mérőlapra.
Lézerpont kereső szemüveg (külön tartozék)
A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal
a lézer piros fénypontja világosabban, jobban kiválik a
környezetből.
f Ne használja a lézerpontkereső szemüveget
védőszemüvegként. A lézerpontkereső szemüveg a
lézersugár felismerésének megkönnyítésére szolgál, de
nem nyújt védelmet a lézersugárral szemben.
f Ne használja a lézerpontkereső szemüveget
napszemüvegként vagy a közlekedésben egyszerű
