Description fonctionnelle et spécications
Débranchez la che de la prise de courant avant d’effectuer quelque as-
semblage ou réglage que ce soit ou de changer les accessoires. Ces
mesures de sécurité préventive réduisent le risque d’une mise en marche accidentelle de l’outil.
Ponceuse orbitale
REMARQUE : Pour spécifications de l’outil, reportez-vous à la plaque signalétique de votre outil.

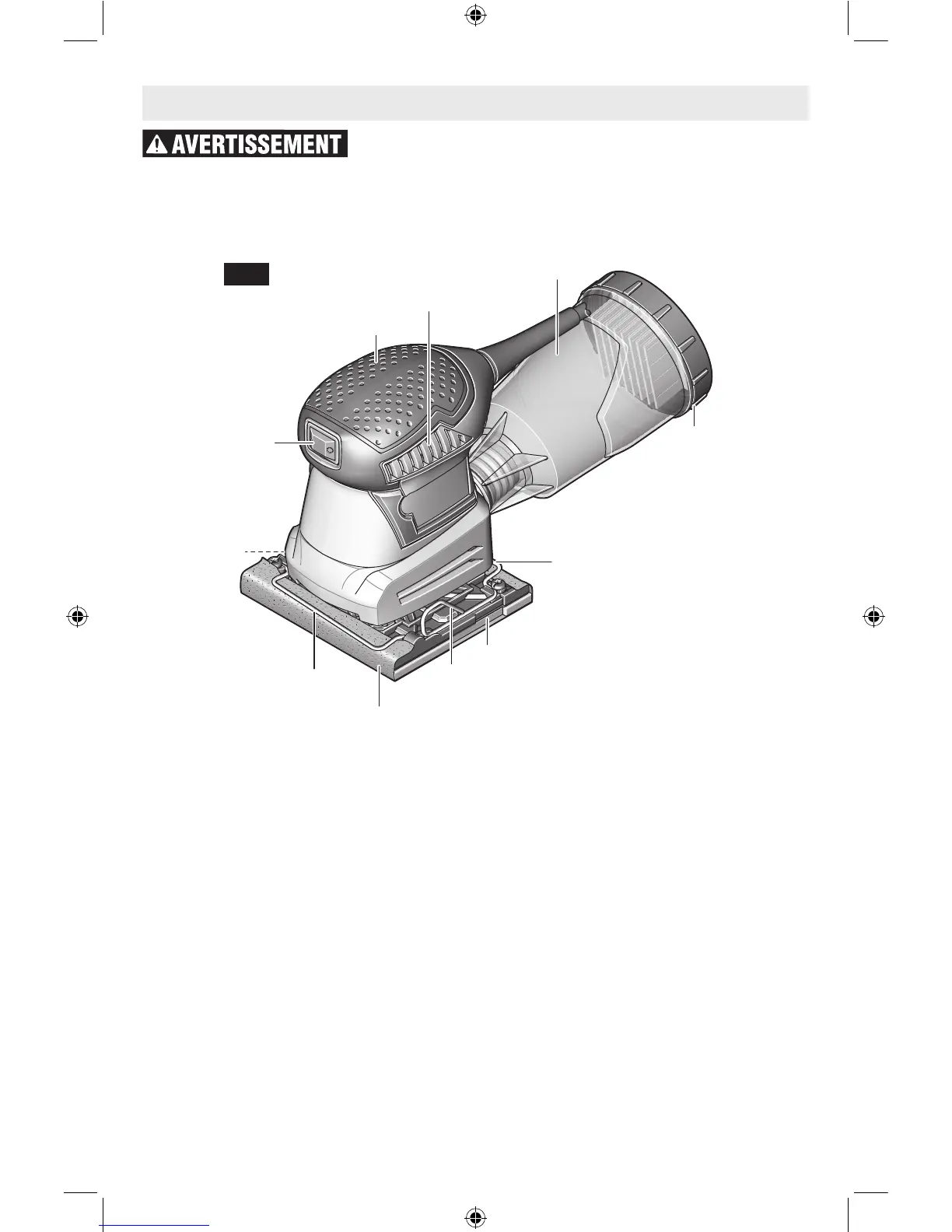

Fig. 1
Numéro de modèle GSS20-40
Cotes du patin :
Feuille de ponçage ordinaire :
Feuille de ponçage autoadhésive :
114 x 105 mm (4 1/2 po x 4 1/8 po) (1/4 feuille)
114 x 114 mm (4 1/2 po x 4 1/2 po)
114 x 114 mm (4 1/2 po x 4 1/2 po)
1 Interrupteur étanche à la poussière
2 Réservoir à poussière
3 Microfiltre
4 Patin de ponçage
5A Levier de fixation arrière
5B Support de fixation arrière
6A Levier de fixation avant
6B Support de fixation avant
7 Feuille de ponçage
8 Aire de préhension souple
9 Ouvertures de ventilation
4
5A
5B
3
2
8
9
7
6B
1
6A
