Piezas suministradas:
• Soporte anticaídas.
• 2 tornillos para madera.
• 2 tornillos para hormigón sin ancla.
Herramientas y piezas necesarias:
• Un conjunto de cables de alimentación eléctrica para
la estufa con aliviador de tensiones (240 V, 30 A)*.
• Cinta métrica estándar.
• Destornillador con cabeza Phillips.
• Llave de 1 1/4 pulg.
• Lápiz.
• Destornillador de cabeza Torx T-20.
• Destornillador para tuercas de 3/8 pulg.
• Llave de cadena (2).
• Cinta de Teon® ** o compuesto de unión de
tuberías (adecuados para uso con gas LP y gas
natural).
• Pinzas de bloqueo de canales.
• Solución de prueba de fuga de gases.
• Nivel.
• Taladro y broca de taladro (Broca para albañilería
de 3/16 pulg. para tornillos de hormigón).
• Línea de alimentación de gas (conector de metal
flexible del electrodoméstico o tubería rígida).
• Válvula de paso de gas (si no hay).
• Guantes y gafas de seguridad.
* No se necesita para las instalaciones en Canadá.
** Teflon es una marca comercial registrada de Du-
Pont.
1. Instalar la ventilación
Bosch recomienda enfáticamente la instalación de
una campana de ventilación sobre esta estufa. Para
la mayoría de las cocinas, se recomienda una cam-
pana certificada con una capacidad nominal de no
menos de 300 CFM. La campana de la estufa debe
instalarse según las instrucciones que se proporcio-
nan con la campana.
NOTA: El electrodoméstico no debe instalarse con
un sistema de ventilación que disperse aire hacia
abajo, en dirección a las hornillas. Este tipo de
sistema de ventilación puede causar problemas de
encendido y de combustión con el electrodoméstico
para cocinar a gas, que pueden tener como con-
secuencia lesiones personales o una operación no
intencional.
2. Preparar los gabinetes
Esta unidad está diseñada para instalación cerca de
las paredes adyacentes y las superficies que sobre-
salgan, hechas de materiales combustibles.

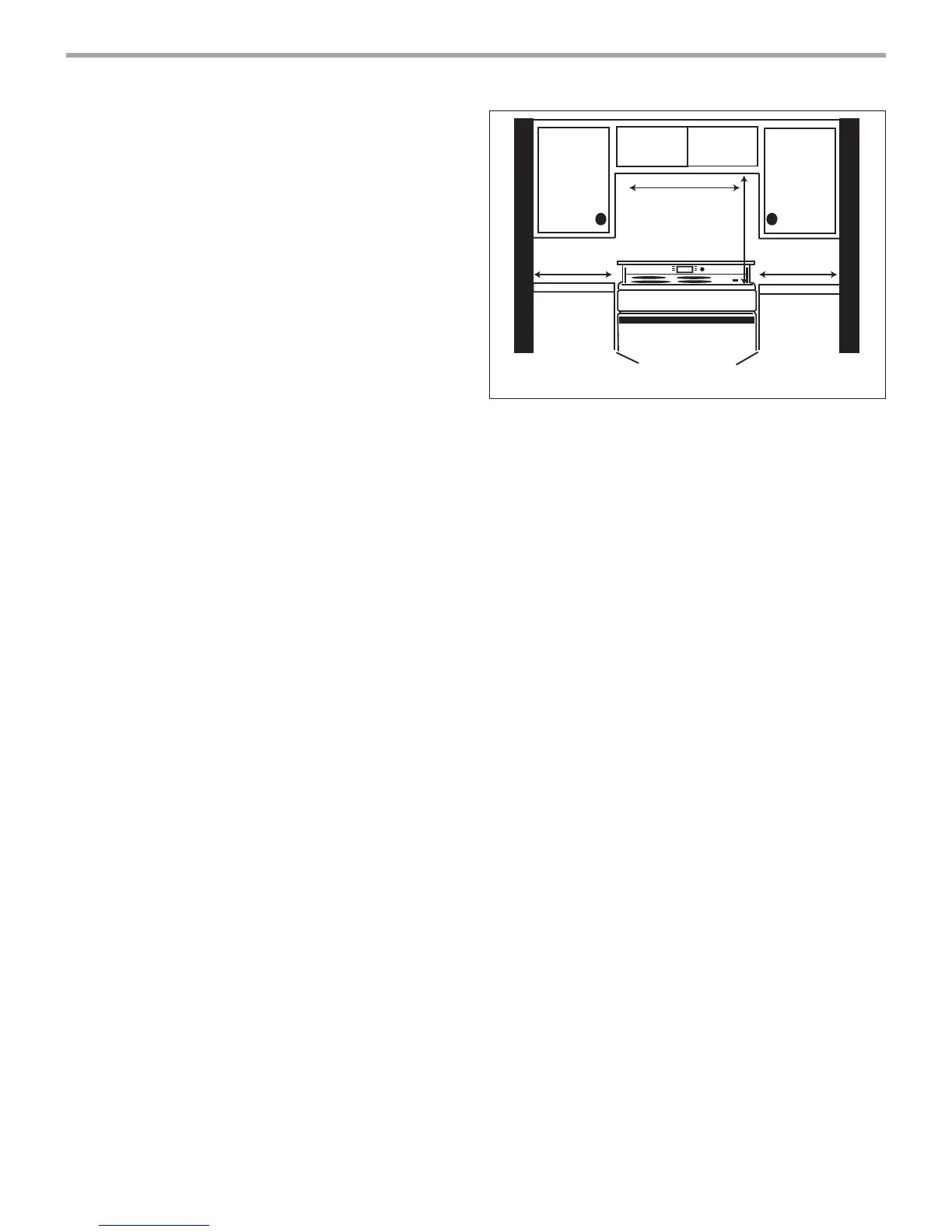

Deje un espacio mínimo de 30 pulg. (76.2 cm) entre
los gabinetes en el lugar donde se instalará la estufa**.
30 pulg. (76.2 cm)
mín. centrado
30 pulg. (76.2 cm) mín.
4 pulg.
(10.2 cm) mín.
4 pulg.
(10.2 cm) mín.
no se requiere espacio libre (en Canadá, se requiere un espacio
libre de 12 mm desde la pared lateral de la estufa hasta el gabinete).
Espacios libres requeridos*
Desde la placa hasta los materiales que se encuen-
tran sobre la estufa
Debe haber un espacio libre de 30 pulg. (76.2 cm)
como mínimo entre la parte superior de la superficie
de cocción y la parte inferior del gabinete de madera
o de metal que no está protegida.
Se acepta un espacio de 24 pulg. (60.7 cm) si la
parte inferior del gabinete de madera o de metal
está protegida por (a) material ignífugo de no menos
de 1/4 pulg. (6.4 mm), que debe estar cubierto con
(b) una plancha metálica, al menos, n.° 28 MSG, de
acero inoxidable de 0.015 pulg. (0.4 mm) o de alumi-
nio o de cobre de 0.024 pulg. (0.6 mm).
Desde las paredes de la estufa hasta los materiales
adyacentes
No se requiere ningún espacio libre desde las pare-
des de la unidad hasta las paredes combustibles
verticales adyacentes que se encuentran en la parte
trasera, en el lado derecho o izquierdo.
El espacio libre desde la parte superior de la estufa
hasta las paredes verticales adyacentes debe ser de,
al menos, 4 pulg. (10.2 cm).
NOTA: los acabados de algunos gabinetes no re-
sisten las temperaturas permitidas por U.L., espe-
cialmente los hornos con proceso de autolimpieza;
los gabinetes pueden descolorarse o mancharse.
Esto se nota más con los gabinetes laminados.
