104 | Česky
1 609 92A 0BR | (14.10.13) Bosch Power Tools
Pracovní pokyny
Stříkání (viz obr. D–E)
Upozornění: Pokud elektronářadí používáte venku, dbejte
směru větru.
–Proveďte nejprve zkušební nastříkání a nastavte rozprašo-
vací obraz a množství stříkaného materiálu adekvátně stří-
kanému materiálu. (Nastavení viz následující odstavce)
– Držte stříkací pistoli bezpodmínečně ve stejné vzdálenosti
5 –15 cm kolmo ke stříkanému objektu.
– Proces stříkání začněte mimo stříkanou plochu.
– Stříkací pistolí pohybujte podle nastaveného rozprašova-
cího obrazu rovnoměrně napříč nebo sem a tam.
Stejnoměrná kvalita povrchu vznikne, pokud se pruhy o
4–5cm překrývají.
– Vyhněte se přerušení uvnitř stříkané plochy.
Rovnoměrné vedení stříkací pistole poskytuje jednolitou kva-
litu povrchu.
Nestejnoměrná vzdálenost a úhel stříkání vedou k silné tvorbě
mlhy z barvy a tím nestejnoměrnému povrchu.
– Proces stříkání ukončete mimo stříkanou plochu.
Nikdy nestříkejte tak dlouho, aby byla nádobka na stříkaný
materiál úplně prázdná. Pokud již nasávací trubka není pono-
řená ve stříkaném materiálu, stříkaný paprsek se přeruší
a vznikne nestejnoměrný povrch.
Pokud se na trysce a na vzduchovém víčku usadí stříkaný ma-
teriál, vyčistěte oba díly používaným ředidlem.
Nastavení rozprašovacího obrazu (viz obr. F)
Nikdy neobsluhujte ovládací spínač 9 zatímco přesta-
vujete vzduchové víčko 2.
– Povolte převlečnou matici 3.
– Otočte vzduchové víčko 2 do požadované polohy.
–Převlečnou matici opět utáhněte.
Nastavení množství stříkaného materiálu (viz obrázek G)
– Pro nastavení požadovaného množství stříkaného materiá-
lu otáčejte nastavovací kolečko 5:
I: minimální množství stříkaného materiálu,
IIII: maximální množství stříkaného materiálu.
Nastavení množství vzduchu (viz obr. H)
– Pro nastavení množství vzduchu a tlaku pro použitý stříka-
ný materiál otáčejte otočný knoflík 16.
Je doporučeno začínat s maximálním množstvím vzduchu.
Přeprava
Pro přepravu lze stříkací pistoli nebo uzavřenou nádobku na
stříkaný materiál odložit do místa pro odkládání 17. Díky při-
držovacímu přípravku sedí stříkací pistole pevně na místě pro
odkládání. Žádný stříkaný materiál nemůže vytéct.
– Stříkací pistoli dejte na místo pro odkládání a zatlačte ji
proti odporu až sedí pevně na odkládacím místě.
Údržba a servis
Údržba a čištění
Před každou prací na elektronářadí vytáhněte zástrčku
ze zásuvky.
Čištění (viz obrázky I–K)
Přiměřené čištění je předpokladem pro bezvadný provoz stří-
kací pistole. Při chybějícím nebo nepřiměřeném čištění nebu-
dou převzaty žádné záruční nároky.

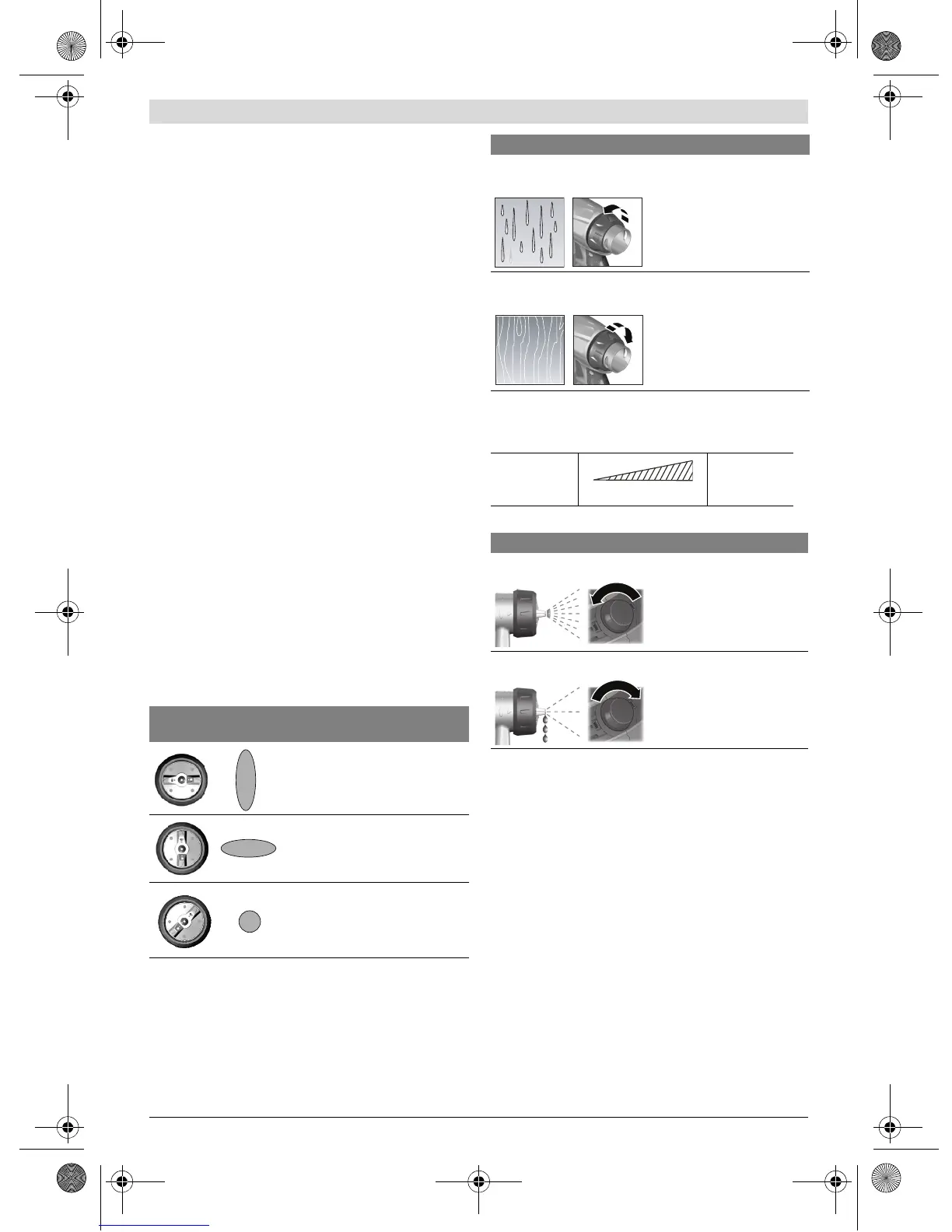

Vzduchové
víčko
Stříkaný
paprsek
Použití
A
Svislý plochý proud pro horizon-
tální směr práce
B
Vodorovný plochý proud pro ver-
tikální směr práce
C
Kruhový proud pro rohy, hrany a
těžko přístupná místa
Množství stříkaného materiálu Nastavení
Příliš mnoho stříkaného materiá-
lu na stříkané ploše:
Množství stříkaného mate-
riálu musí být sníženo.
–Otočte nastavovací ko-
lečko 5 směr I.
Příliš málo stříkaného materiálu
na stříkané ploše:
Množství stříkaného mate-
riálu musí být zvýšeno.
–Otočte nastavovací ko-
lečko 5 směr IIII.
minimální
množství vzdu-
chu
maximální
množství vzdu-
chu
Množství vzduchu Nastavení
Příliš silná mlha barvy: Množství vzduchu musí být
sníženo.
– Otáčejte otočný knoflík
16 doleva.
Příliš hrubé rozprašování: Množství vzduchu musí být
zvýšeno.
– Otáčejte otočný knoflík
16 doprava.
