118 | Magyar
1 609 92A 0BR | (14.10.13) Bosch Power Tools
A szórt anyag mennyiségének beállítása
(lásd a „G” ábrát)
–Forgassa el az 5 szabályozókereket, hogy beállítsa a kívánt
szórt anyagmennyiséget:
I: minimális szórási anyagmennyiség,
IIII: maximális szórt anyagmennnyiség.
A levegőmennyiség beállítása (lásd a „H” ábrát)
– Az alkalmazott szórt anyaghoz szükséges levegőmennyi-
ség és nyomás beállításához forgassa a megfelelő helyzet-
be a 16 forgatógombot.
A munkát célszerű a maximális levegőmennyiséggel kezdeni.
Szállítás
A szállításhoz a szórópisztolyt vagy egy permetezőanyagot
tartalmazó zárt tartályt bele lehet állítani a 17 állványba. A tar-
tószerkezet a szórópisztolyt az állványban szorosan rögzítve
tartja. A permetezőanyag nem léphet ki.
– Tegye be a szórópisztolyt az állványba és nyomja be az el-
lenállás ellen, amíg az ott szorosan rögzítésre nem kerül.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
Tisztítás (lásd az I–Kábrát)
A szakszerű tisztítás a szórópisztoly kifogástalan üzemelésé-
nek okvetlenül szükséges előfeltétele. Hiányos vagy szaksze-
rűtlen tisztítás esetén a garancia igényeket nem vesszük figye-
lembe.
A szórópisztolyt és a szórt anyag tartályt mindig a felhaszná-
lásra kerülő szórt anyagnak megfelelő hígítóval (oldószer vagy
víz) tisztítsa.
Sohase merítse teljesen bele a szórópisztolyt a tisztítószerbe.
Sohase tisztítsa a szórópisztoly fúvókafuratait és légvezetőfu-
ratait hegyes fémtárgyakkal.
Sohase öntse vissza a hígított szórt anyagot a tároláshoz az
eredeti szórt anyaghoz.
Nagyon alaposan tisztítsa meg a szórópisztolyt, ha egészség-
károsító hatású szórt anyagot használ.
– Kapcsolja ki az alapegységet és nyomja meg a szórópisz-
toly 9 kezelő kapcsolóját, hogy a szórt anyag visszafolyhas-
son a tartályba.
– Csavarozza le a tartályt 8, és öntse vissza a maradék szóró-
anyagot az eredeti csomagolásába.
– Töltsön be hígítót (oldószer vagy víz) a tartályba és csavar-
ja azt szorosan rá a szórópisztolyra.
– Rázza fel többször a szórópisztolyt.
– Kapcsolja be az alapegységet és szórja bele a pisztollyal a
hígítót egy üres dobozba.
– Addig ismételje meg az utóbbi három lépést, amíg a szóró-
pisztolyból tiszta hígító lép ki.
– Ismét kapcsolja ki az alapegységet.
– Ürítse ki teljesen a 8 tartályt.
– Ellenőrizze Sie, hogy a 10 felszállócső a 13 tartály tömítés-
sel mentes-e minden szórt anyagtól és nincs-e megrongá-
lódva.
– Egy hígítóval benedvesített kendővel tisztítsa meg kívülről
a tartályt és a szórópisztolyt.
–Csavarja le a 3 hollandianyát és a 2 légszelepet.
– Tisztítsa meg hígítóval a 11 fúvókát és a fúvókatűt.
Alkalmilag ezen kívól a 12 fúvóka tömítést is meg kell tisztítani.
–Vegye le a 11 fúvókát és a 12 fúvóka tömítést.
Esetleg használjon egy hegyes tárgyat segédeszközként,
mivel a fúvóka tömítés igen szorosan ül a szórópisztolyon.
– Tisztítsa meg hígítóval a fúvóka tömítést.

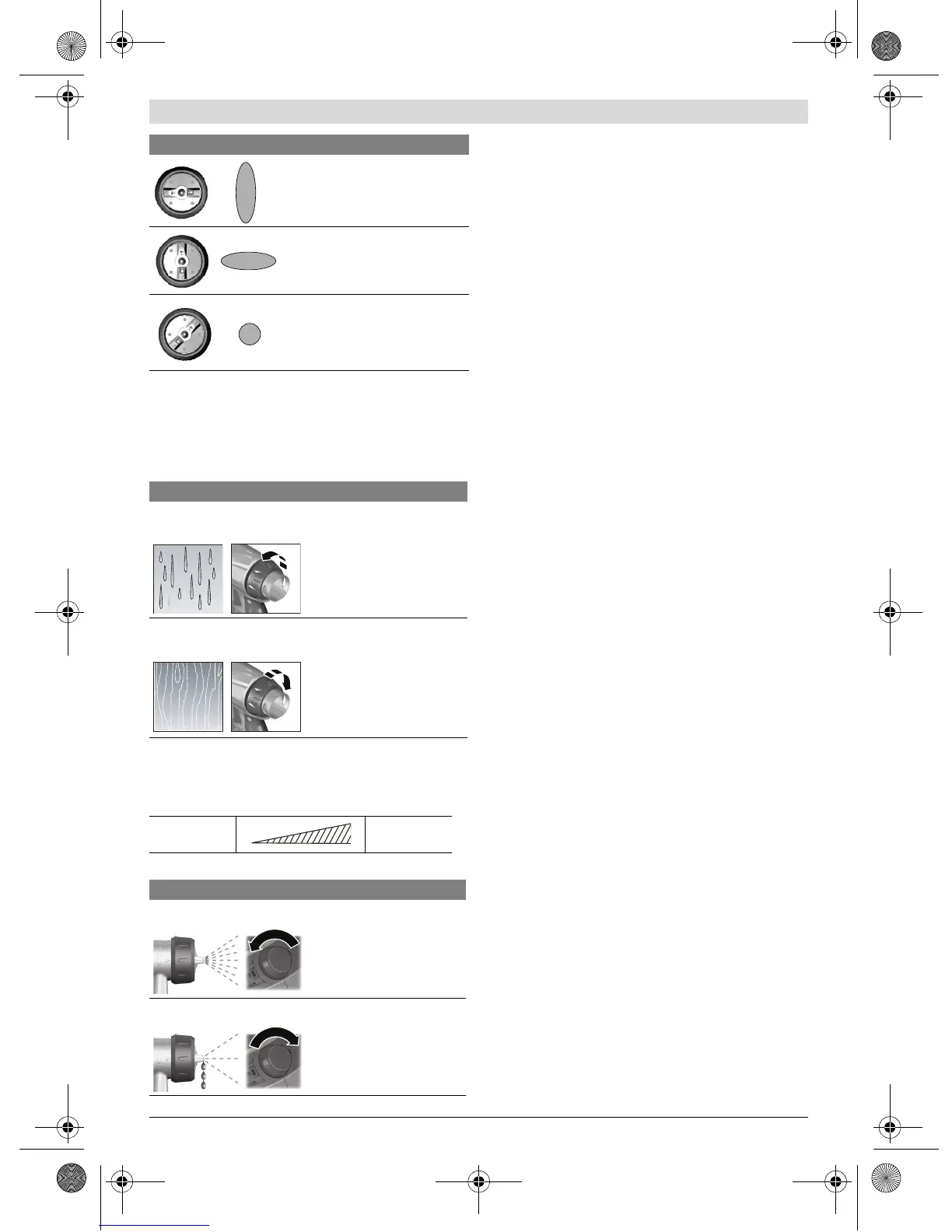

Légszelep Szórósugár Alkalmazás
A
függőleges lapos sugár vízszintes
irányban végzett munkákhoz
B
vízszintes lapos sugár függőleges
irányban végzett munkákhoz
C
Kör keresztmetszetű sugár a sar-
kokhoz, élekhez és nehezen hoz-
záférhető helyekhez
A szórt anyag mennyisége Beszabályozás
Túl sok a szórt anyag a szórási
felületen:
A szórt anyagmennyiséget
csökkenteni kell.
– Forgassa el a I irányba
az 5 szabályozókereket.
Túl kevés a szórt anyag a szórá-
si felületen:
A szórt anyagmennyiséget
meg kell növelni.
– Forgassa el a IIII irányba
az 5 szabályozókereket.
minimális leve-
gőmennyiség
maximális leve-
gőmennyiség
Levegőátáramlás Beszabályozás
Túl erős festékköd: A levegőmennyiséget csök-
kenteni kell.
– Forgassa balra a 16 for-
gatógombot.
Túl durva a porlasztás: A levegőmennyiséget meg
kell növelni.
–Forgassa jobbra a 16 for-
gatógombot.
