Русский | 125
Bosch Power Tools 1 609 92A 0BR | (14.10.13)
Настройка расхода воздуха (см. рис. Н)
– Вращайте ручку 16 для установка расхода воздуха и
давления для применяемого материала распыления.
Рекомендуется начинать с максимальным расходом воз-
духа.
Транспортировка
Для транспортировки пистолет-распылитель или закрытая
емкость для распыляемого материала 17 может быть уста-
новлен в подставку. Устройство крепления держит писто-
лет-распылитель прочно в подставке. Распыляемый мате-
риал не вытекает.
– Установите пистолет-распылитель на подставку и вда-
вите его до прочного положения в подставке.
Техобслуживание и сервис
Техобслуживание и очистка
Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Очистка (см. рис. I–K)
Правильная очистка является предпосылкой безупречной
работы пистолета-распылителя. При недостаточной или
неправильной очистке отклоняются все гарантийные при-
тязания.
Очищайте пистолет-распылитель и стакан для краски всег-
да с соответствующим разжижителем (растворитель или
вода) для использованного материала.
Не погружайте весь пистолет-распылитель в средство для
очистки.
Не применяйте острые металлические предметы для
очистки сопел и воздушных отверстий пистолета-распы-
лителя.
Разжиженный распыляемый материал не следует добав-
лять в подлинный материал для хранения.
Очень тщательно очищайте пистолет-распылитель после
использования вредного для здоровья распыляемого
средства.
– Выключите базовый узел и нажмите на спусковой ры-
чаг 9 пистолета-распылителя, ч
тобы распыляемый ма-
териал мог стечь обратно в емкость.
– Открутите емкость 8 и слейте остаток разбрызгиваемо-
го материала назад в оригинальный разбрызгиваемый
материал.
– Залейте в стакан разжижитель (растворитель или воду)
и привинтите его к пистолету-распылителю.
– Встряхните несколько раз пистолет-распылитель.
– Включите базовый блок и распылите разжижитель в пу-
стую банку от краски.
– Повторите последние три процесса до полной очистки
пистолета-распылителя.
– Выключите базовый узел.
– Полностью опорожните емкость 8.
– Проверьте, нет ли краски и повреждений в сифонной
трубке 10 и на уплотнительной прокладке емкости 13.
–Очистить стакан и пистолет-распылитель снаружи сал-
феткой, увлажненной растворителем.
– Отвинтите накидную гайку 3 и воздушный колпачок
2.
–Разжижителем очистить сопло 11 и иглу сопла.
Время от времени следует дополнительно очищать уплот-
нение сопла 12.
–Снимите сопло 11 и уплотнение сопла 12.
При надобности воспользуйтесь острым предметом,
так как уплотнение сопла прочно сидит в пистолете-
распылителе.
–Очистить уплотнение разжижителем.
– Вставьте уплотнение сопла в пистолет-распылитель.
Следите за тем, чтобы паз был обращен наружу.
– Насадите сопло на пистолет-распылитель и поверните
его в правильное положение.
– Насадите воздушный колпачок 2 на сопло и затяните
накидную гайку 3.
Поменяйте воздушный фильтр (см. рис. L)
Загрязненный воздушный фильтр должен быть заменен.
–Снимите крышку воздушного фильтра 21.
–Пом
еняйте воздушный фильтр .
– Установите крышку фильтра на место.

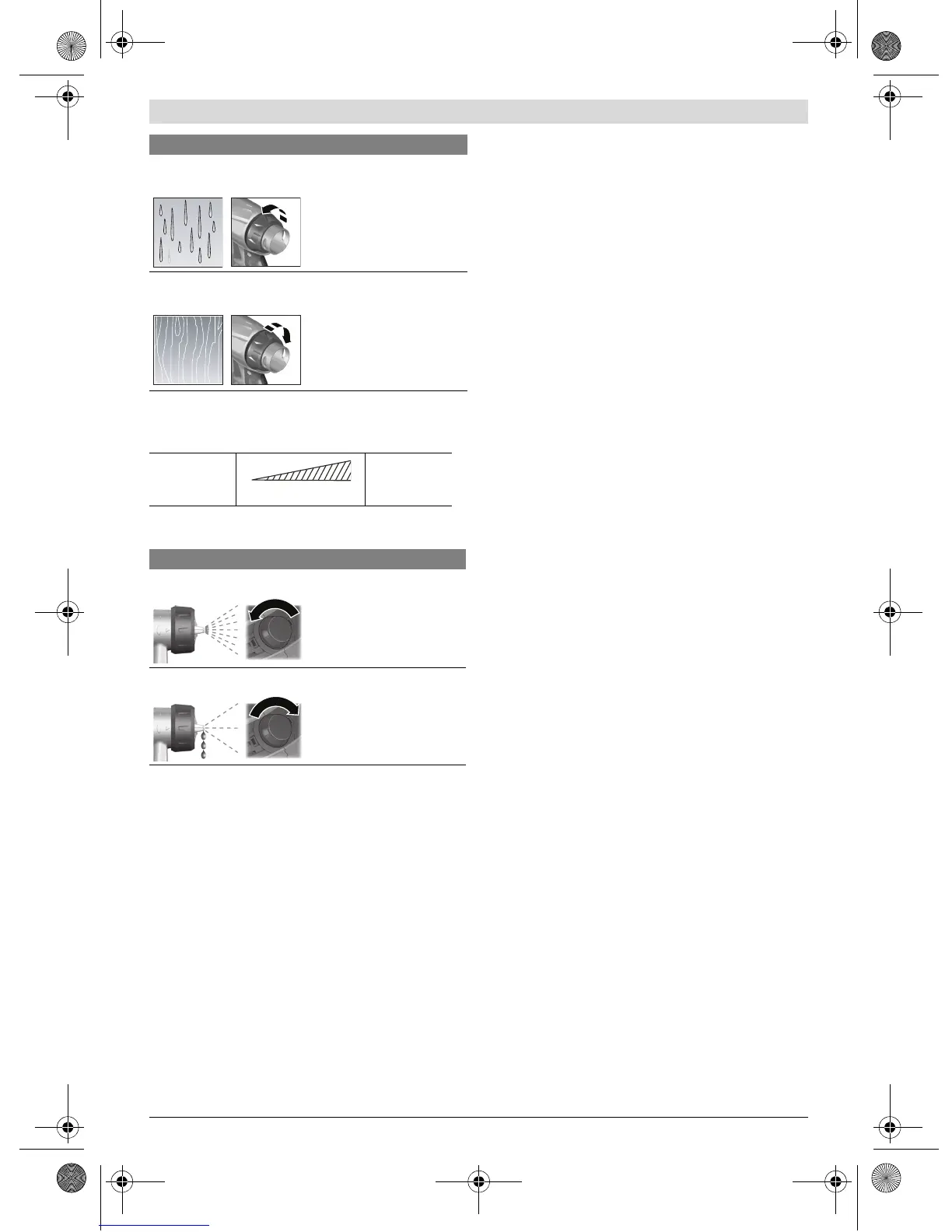

К-во распыляемого материала Настройка
Слишком много материала на
обработанной площади:
Уменьшить количество
распыляемого матери-
ала.
– Поверните устано-
вочное колесико 5 в
направлении I.
Слишком мало материала на об-
работанной площади:
Увеличить количество
распыляемого матери-
ала.
– Поверните колесико
5 в направлении IIII.
минимальный
поток воздуха
максималь-
ный поток воз-
духа
Расход воздуха Настройка
Сильный туман краски: Уменьшить расход возду-
ха.
– Поверните ручку 16 на-
лево.
Грубое распыление: Увеличить расход возду-
ха.
– Поверните ручку 16 на-
право.
