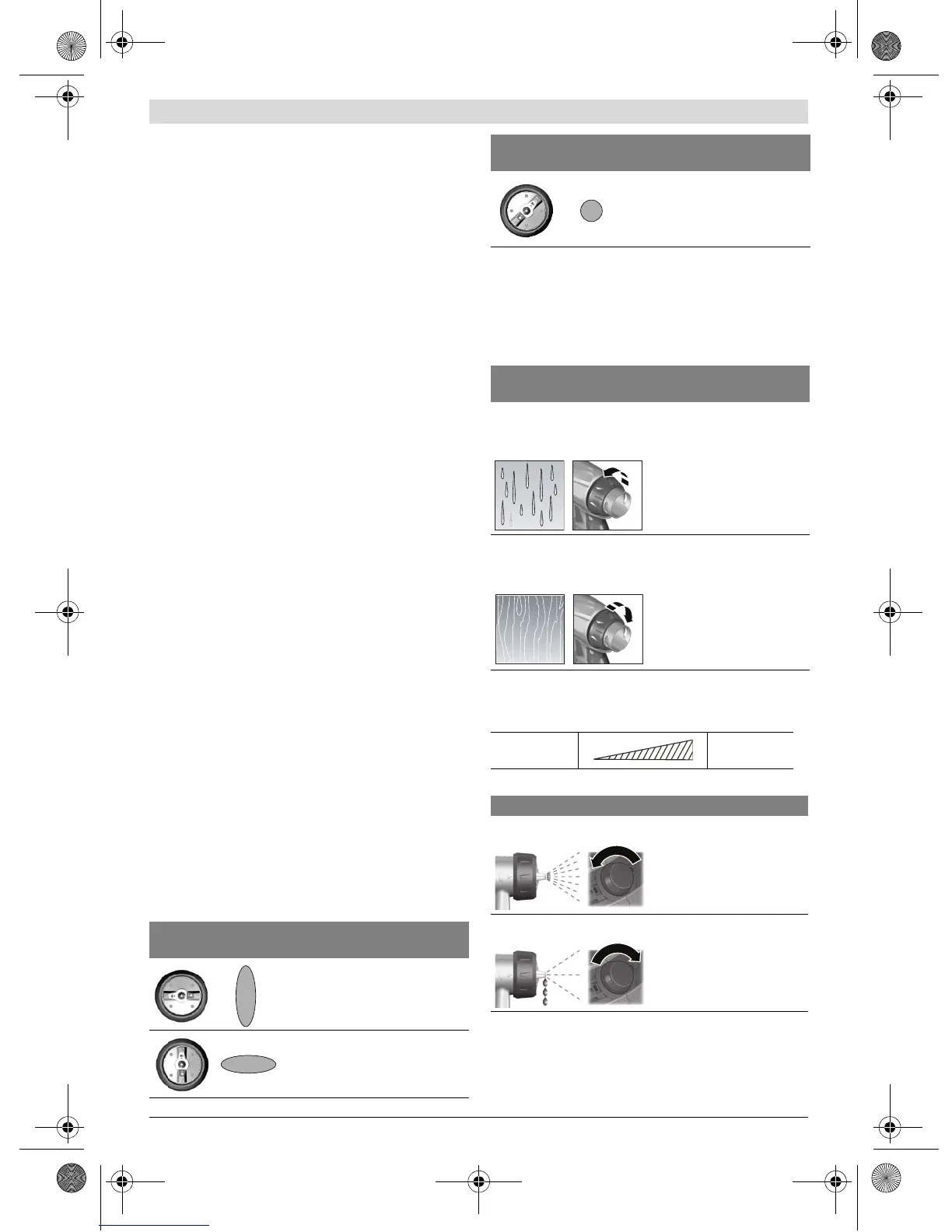

38 | Português
1 609 92A 0BR | (14.10.13) Bosch Power Tools
Nota: Quando a unidade de base está ligada, sai sempre ar do
bocal 11.
Desligar
– Soltar o interruptor de comando 9 e girar o botão giratório
16 completamente para a esquerda.
– Colocar a pistola de pulverização no apoio 17.
– Puxar a ficha de rede da tomada.
Indicações de trabalho
Pulverizar (ver figuras D–E)
Nota: Observe a direcção do vento ao utilizar a ferramenta
eléctrica ao ar livre.
– Sempre realizar uma pulverização de teste e ajustar a pul-
verização e a quantidade do material de pulverização de
acordo com o material de pulverização. (Os ajustes encon-
tram-se nos trechos a seguir)
– Mantenha a pistola de pulverização impreterivelmente a
uma distância uniforme de 5 –15 cm na vertical do objec-
to a pulverizar.
– Começar o processo de pulverização fora da superfície a
ser pulverizada.
– Movimentar a pistola de pulverização uniformemente na
transversal ou para cima e para baixo de acordo com o
ajuste da pulverização.
Uma qualidade uniforme da superfície é alcançada se as
pistas forem soprepostas por 4 – 5 cm.
– Evitar interrupções dentro da superfície a ser pulverizada.
Uma condução uniforme da pistola de pulverização produz
uma qualidade uniforme da superfície.
Uma distância e um ângulo de pulverização irregulares levam
a uma forte formação de neblina de tinta e portanto a uma su-
perfície irregular.
– Terminar o processo de pulverização fora da superfície a
ser pulverizada.
Nunca esvazie totalmente o recipiente para o material de pul-
verização. Se o tubo não mergulhar mais no material de pulve-
rização, o jacto de pulverização é interrompido e daí resulta
uma superfície não uniforme.
Se o material de pulverização se depositar no bocal e na tampa
de ar, deverá limpar ambas as peças com o solvente utilizado.
Ajustar a pulverização (veja figura F)
Jamais accionar o interruptor de comando 9 enquanto
estiver a ajustar a tampa de ar 2.
– Afrouxar a porca de capa 3.
– Girar a capa de ar 2 para a posição desejada.
– Reapertar bem a porca de capa.
Ajustar a quantidade do material de pulverização
(veja figura G)
– Girar a roda de ajuste 5 para ajustar a quantidade desejada
do material de pulverização:
I: mínima quantidade do material de pulverização,
IIII: máxima quantidade do material de pulverização.
Ajustar a quantidade de ar (veja figura H)
– Girar o botão giratório 16, para ajustar a quantidade de ar
e a pressão para o material de pulverização utilizado.
É recomendável iniciar com a máxima quantidade de ar.
Tampa de ar Jacto de pul-
verização
Aplicação
A
Jacto plano vertical para o sen-
tido horizontal de trabalho
B
Jacto plano horizontal para o
sentido vertical de trabalho
C
Jacto cilíndrico para cantos,
bordas e locais de difícil aces-
so
Quantidade do material de
pulverização
Ajuste
Demasiado material de pulveri-
zação na superfície a ser pulve-
rizada:
A quantidade de material de
pulverização deve ser redu-
zida.
– Girar a roda de ajuste 5 no
sentido I.
Muito pouco material de pulve-
rização na superfície a ser pul-
verizada:
A quantidade de material de
pulverização deve ser au-
mentada.
– Girar a roda de ajuste 5 no
sentido IIII.
mínima quanti-
dade de ar
máxima quanti-
dade de ar
Fluxo de ar Ajuste
Neblina de tinta demasiado forte: A quantidade de ar deve
ser reduzida.
– Girar o botão giratório
16 para a esquerda.
Pulverização muito grosseira: A quantidade de ar deve
ser aumentada.
– Girar o botão giratório
16 para a direita.
Tampa de ar Jacto de pul-
verização
Aplicação
OBJ_BUCH-420-003.book Page 38 Monday, October 14, 2013 2:59 PM
