Svenska | 65
Bosch Power Tools 1 609 92A 0BR | (14.10.13)
Inställning av sprutbild (se bild F)
 Aktivera inte manöveromkopplaren 9 medan luftlocket
2 ställs in.
– Lossa huvmuttern 3.
– Vrid luftlocket 2 i till önskat läge.
– Dra åt huvmuttern på nytt.
Inställning av sprutvätskemängd (se bild G)
– Vrid ställratten 5 för inställning av önskad mängd av sprej-
material:
I: minimal mängd av sprejmaterial,
IIII: maximal mängd av sprejmaterial.
Inställning av luftmängd (se bild H)
– Vrid ratten 16 för inställning av luftmängd och tryck för
aktuellt sprutmaterial.
Vi rekommenderar att starta med maximal luftmängd.
Transport
För transport kan sprutpistolen eller en tillsluten behållare för
sprutmaterial ställas i förvaringsfacket 17. Tack vare hållan-
ordningen sitter sprutpistolen stadigt i förvaringsfacket.
Sprutmaterial kan inte rinna ut.
– Placera sprutpistolen på basenheten och tryck ned den
tills den sitter stadigt i förvaringsfacket.
Underhåll och service
Underhåll och rengöring
 Dra stickproppen ur nätuttaget innan arbeten utförs på
elverktyget.
Rengöring (se bilder I–K)
Förutsättningen för att sprutpistolen skall arbeta problemfritt
är att den rengörs på korrekt sätt. Vid bristande eller felaktig
rengöring gäller inga garantiåtaganden.
Rengör sprutpistolen och sprutämnesbehållaren med lämp-
ligt förtunningsmedel (lösningsmedel eller vatten) för det
använda sprutämnet.
Doppa inte hela sprutpistolen i rengöringsmedel.
Det är inte tillåtet att rengöra sprutpistolens munstycks- och
lufthål med spetsiga metallföremål.
Lägg inte tillbaka utspädd sprutvätska för förvaring i den
ursprungliga sprutvätskan.
Rengör sprutpistolen mycket grundligt när ett hälsofarligt
sprutämne har använts.
– Slå från basenheten och tryck på sprutpistolens manöver-
omkopplare 9 så att sprutämnet kan strömma tillbaka till
behållaren.
– Skruva av behållaren 8 och töm resterande sprutmaterial i
originalsprutmaterialet igen.
– Fyll på förtunningsmedel (lösningsmedel eller vatten) i
behållaren och skruva fast behållaren på sprutpistolen.
– Skaka sprutpistolen flera gånger.
– Slå på basenheten och spruta förtunningsmedel i en tom
sprutämnesburk.
– Upprepa de sista tre stegen så många gånger att rent för-
tunningsmedel strömmar ur sprutpistolen.
– Koppla åter från basenheten.
–Töm ur behållaren 8 fullständigt.
– Kontrollera att stigröret 10 och behållartätningen 13 inte
innehåller sprutmaterial och att de är oskadade.
– Rengör behållaren och sprutpistolen utvändigt med en
trasa som fuktats med förtunningsmedel.
– Skruva av huvmuttern 3 och luftlocket 2.
– Rengör munstycket 11 och spridarnålen med förtunnings-
medel.

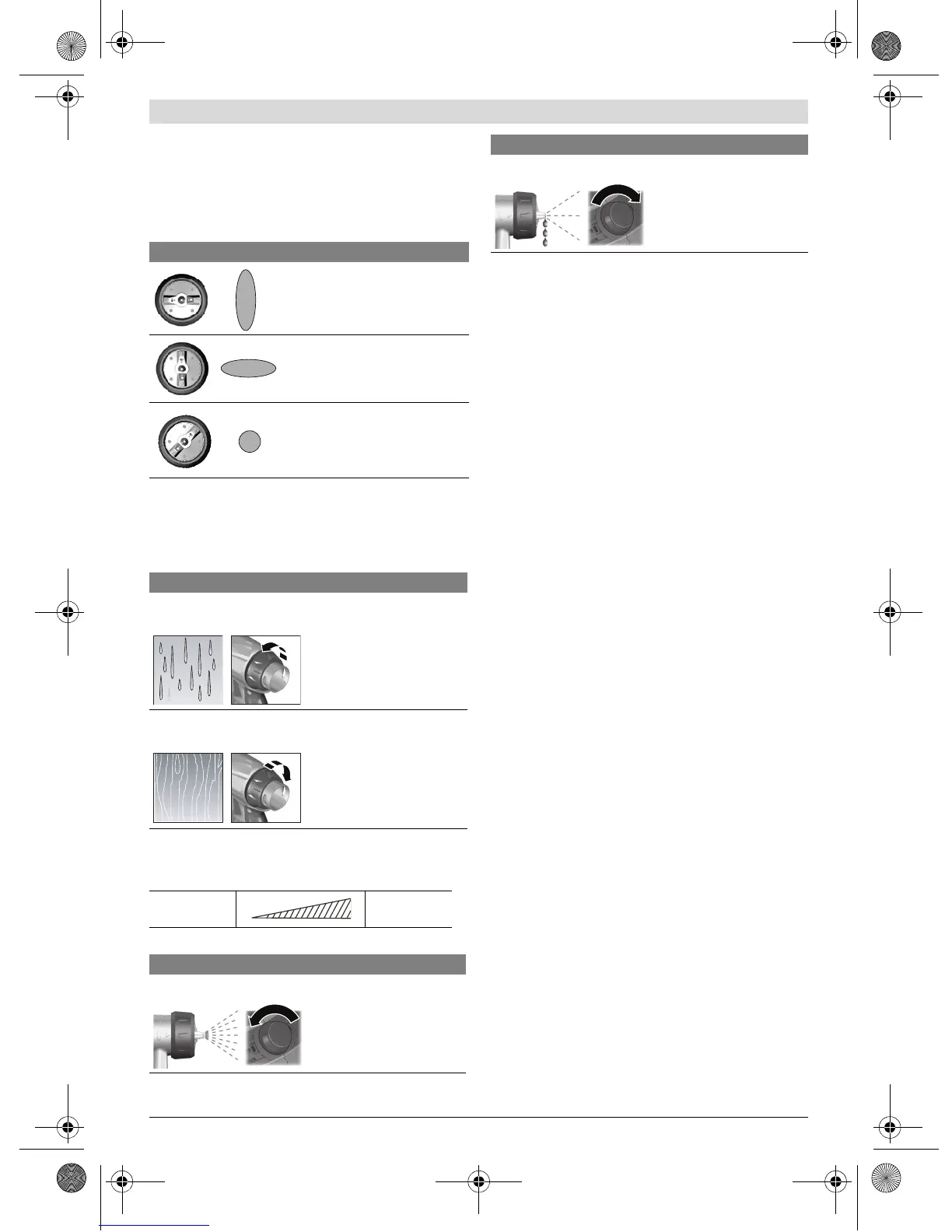

Luftlock Sprutstråle Användning
A
lodrät platt stråle för horisontell
arbetsriktning
B
vågrät platt stråle för vertikal
arbetsriktning
C
Rund stråle för hörn, kanter och
svårtillgängliga platser
Mängd sprutämne Inställning
För mycket sprutämne på
sprutytan:
Mängden sprutämne skall
minskas.
– Vrid ställratten 5 i riktning
I.
För tunnt skikt sprutämne på
sprutytan:
Mängden sprutämne skall
ökas.
– Vrid ställratten 5 i riktning
IIII.
minimal
luftmängd
maximal
luftmängd
Luftmängd Inställning
För kraftig sprutdimma: Luftmängden måste redu-
ceras.
– Vrid ratten 16 åt vänster.
För grov sprutdimma: Luftmängden måste ökas.
– Vrid ratten 16 åt höger.
Luftmängd Inställning
