Regulacja ilości dostarczanego medium (zob. rys. G)
– Przekręcić pokrętło 5, aby ustawić pożądaną ilość rozpyla-
nego medium:
I: minimalna ilość medium,
IIII: maksymalna ilość medium.
Regulacja wydatku powietrza (zob.rys.H)
– Przekręcić pokrętło 16, aby ustawić wydatek powietrza i
ciśnienie pod jakim medium ma być rozpylane.
Zaleca się, aby rozpoczynać pracę przy maksymalnym wydat-
ku powietrza.
Transport
Przed transportem pistolet natryskowy lub zamknięty pojem-
nik na medium można umieścić w uchwycie przeznaczonym
do odkładania pistoletu 17. Dzięki specjalnemu urządzeniu
wspierającemu, pistolet natryskowy jest dobrze osadzony w
uchwycie. Wyciek medium nie jest możliwy.
– Odstawić pistolet natryskowy do uchwytu i docisnąć go do
oporu, tak aby był on mocno osadzony w uchwycie.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszystkimi pracami przy elektronarzędziu nale-
ży wyciągnąć wtyczkę z gniazda.
Czyszczenie (zob.rys.I–K)
Właściwe czyszczenie pistoletu natryskowego jest warun-
kiem jego bezbłędnego funkcjonowania. Szkody spowodowa-
ne nieczyszczeniem lub niewłaściwym czyszczeniem sprzętu
nie są objęte gwarancją.
Pistolet natryskowy i pojemnik na medium należy zawsze
czyścić odpowiednim dla danego medium rozcieńczalnikiem
(rozpuszczalnikiem lub wodą).
Nie zanurzać nigdy całego pistoletu w środku czyszczącym.
Nigdy nie czyścić otworów w dyszy, ani otworów wentylacyj-
nych pistoletu za pomocą ostrych metalowych przedmiotów.
Rozcieńczonego medium nie należy przechowywać, miesza-
jąc je z oryginalnym (nierozcieńczonym) medium.
Jeżeli użyte medium zawierało substancje niebezpieczne dla
zdrowia, pistolet natryskowy należy oczyścić bardzo dokład-
nie.
– Wyłączyć jednostkę podstawową i wcisnąć przełącznik
funkcyjny 9 pistoletu - aby medium powróciło do zbiornika.
–Odkręcić pojemnik 8 i przelać pozostałe medium z powro-
tem do oryginalnego opakowania.
– Napełnić zbiornik rozcieńczalnikiem (rozpuszczalnikiem
lub wodą) i mocno nakręcić go na pistolet natryskowy.
– Wielokrotnie potrząsnąć pistoletem.
– Włączyć jednostkę podstawową i rozpylić rozcieńczalnik,
kierując go do pustej puszki po farbie lub lakierze.
– Powtarzać ostatnie trzy czynności dopóty, dopóki z pisto-
letu nie zacznie wydostawać się czysty rozcieńczalnik.
– Ponownie wyłączyć jednostkę podstawową.
– Całkowicie opróżnić pojemnik 8.
– Skontrolować, czy pionowa rurka 10 i uszczelka 13 są czy-
ste (niezanieczyszczone medium) i nieuszkodzone.
– Pistolet i zbiornik oczyścić z zewnątrz szmatką zwilżoną w
rozcieńczalniku.
– Odkręcić i zdjąć nakrętkę złączkową 3 i zatyczkę 2.
– Oczyścić dyszę 11 i iglicę za pomocą rozcieńczalnika.
Od czasu do czasu należy też oczyścić uszczelkę dyszy 12.
– Zdjąć dyszę 11 i uszczelkę 12.
W razie potrzeby można posłużyć się jakimś ostro zakoń-
czonym przedmiotem, gdyż uszczelka dyszy jest mocno
osadzona na pistolecie.
– Oczyścić uszczelkę za pomocą rozcieńczalnika.
– Ponownie umieścić uszczelkę w pistolecie. Należy zwrócić
uwagę na to, by rowek nie był zwrócony w stronę pistoletu.
– Nasunąć dyszę na pistolet i obracając, ustawić we właści-
wym położeniu.
–Nałożyć zatyczkę 2 na dyszę i mocno dokręcić nakrętkę 3.
Wymiana filtra powietrza (zob.rys.L)
W razie zanieczyszczenia filtra powietrza, należy go wymienić.
–Zdjąć osłonę filtra 21.
– Wymienić filtr powietrza .
– Ponownie nałożyć osłonę filtra.

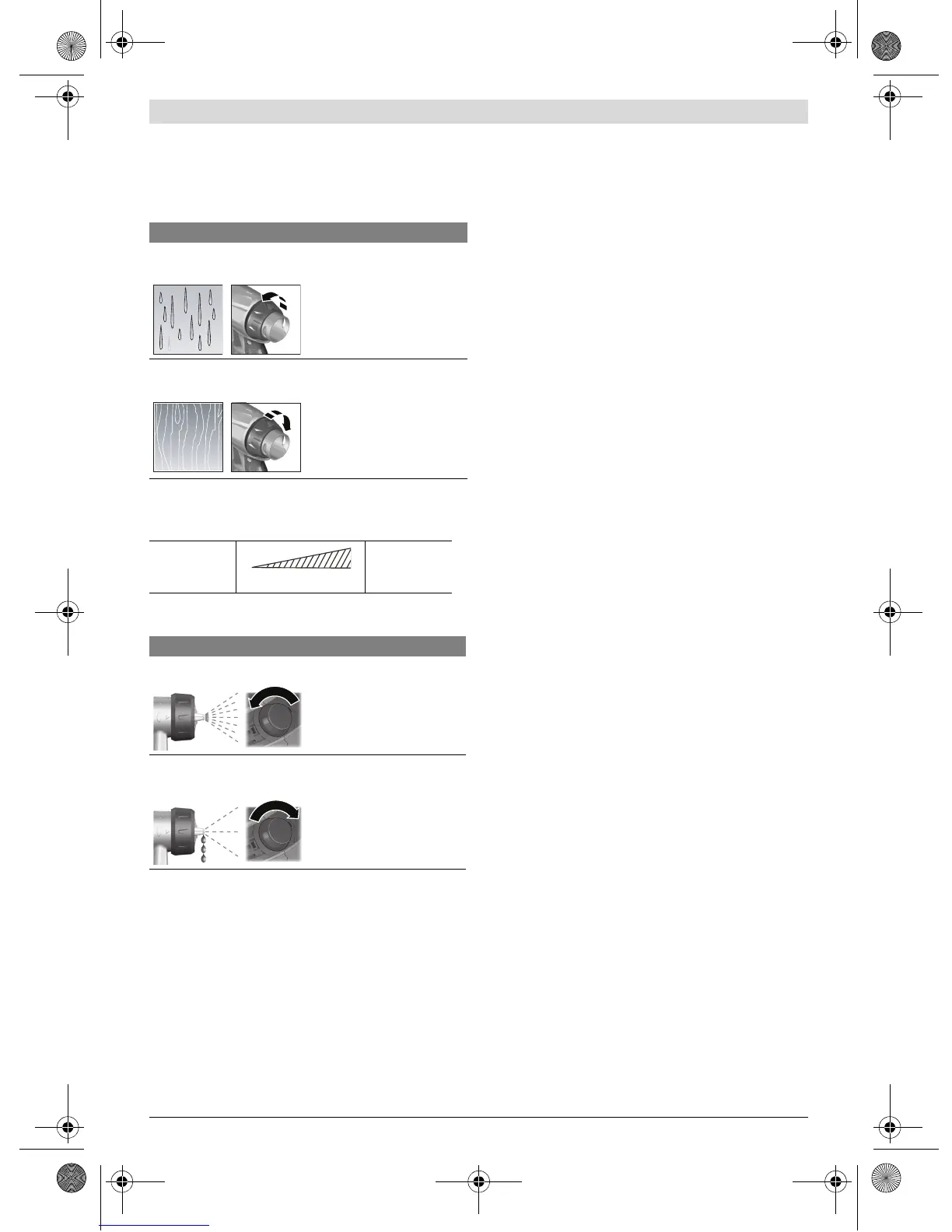

Ilość rozpylanego medium Ustawianie
Zbyt duża ilość medium na ma-
lowanej powierzchni:
Zredukować ilość rozpyla-
nego medium.
–Przekręcić pokrętło 5 w
kierunku I.
Zbyt mała ilość medium na ma-
lowanej powierzchni:
Zwiększyć ilość rozpylanego
medium.
–Przekręcić pokrętło 5 w
kierunku IIII.
minimalny wy-
datek powie-
trza
maksymalny
wydatek po-
wietrza
Wydatek powietrza Ustawianie
Zbyt silna mgła lakiernicza: Zredukować wydatek po-
wietrza.
– Przekręcić pokrętło 16 w
lewo.
Zbyt niski stopień rozdrobnie-
nia medium:
Zwiększyć wydatek powie-
trza.
– Przekręcić pokrętło 16 w
prawo.
