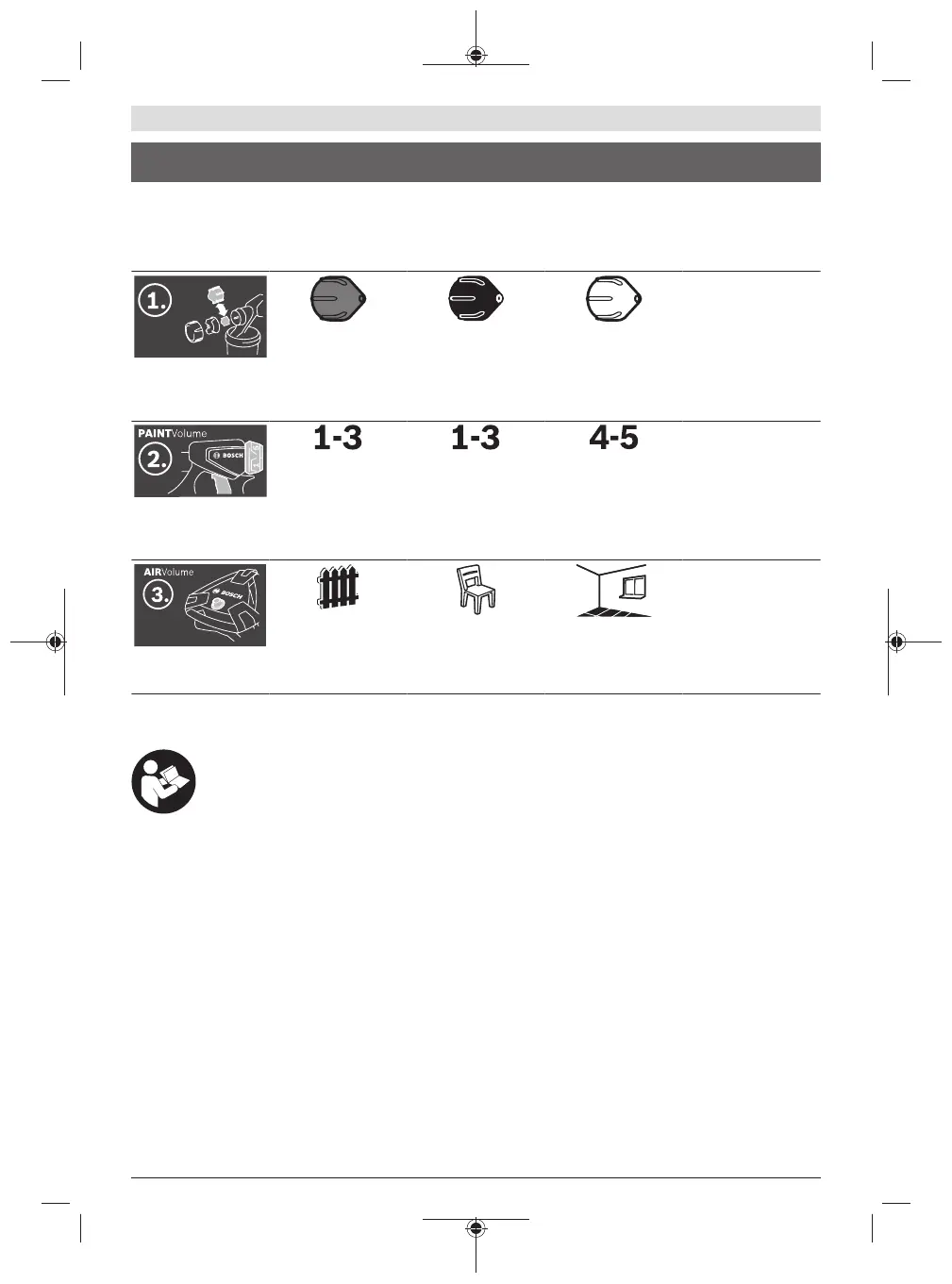

Symbolit ja niiden merkitys Yksityiskohtainen ku-
vaus
Hienoruiskutusjärjes-
telmä soveltuu kuulto-
värien, lakkojen ja sei-
nämaalien ruiskutuk-
seen.
kuultovärien ja pohja-
maalien ruiskutukseen
liuotinpitoisten ja vesio-
henteisten lakkamaa-
lien, lakkojen ja öljyjen
ruiskutukseen
dispersio- ja lateksimaa-
lien ruiskutukseen
Vaihe 1:
oikean suutinpään va-
linta
Jos käyttökohteena on
"puu/kuultoväri", valitse
harmaa suutinpää (11)
Jos käyttökohteena on
"puu/lakka", valitse
musta suutinpää (12)
Jos käyttökohteena on
"seinä", valitse valkoi-
nen suutinpää (10)
(katso "Suutinpään
vaihtaminen (katso ku-
vat B1–B2)", Sivu114)
Vaihe 2:
ruiskutettavan aineen
määrän säätäminen
Jos käyttökohteena on
"puu/kuultoväri", aseta
säätöpyörä (4) portaan
1, 2 tai 3 kohdalle
Jos käyttökohteena on
"puu/lakka", aseta sää-
töpyörä (4) portaan 1,
2 tai 3 kohdalle
Jos käyttökohteena on
"seinä", aseta säätö-
pyörä (4) portaan 4 tai
5 kohdalle
(katso "Ruiskutettavan
aineen määrän säätämi-
nen (katso kuva J)",
Sivu116)
Vaihe 3:
ilmamäärän säätäminen
Aseta ilmamäärän sääti-
men (25) käyttöasen-
noksi "puu/kuultoväri"
Aseta ilmamäärän sääti-
men (25) käyttöasen-
noksi "puu/lakka"
Aseta ilmamäärän sääti-
men (25) käyttöasen-
noksi "seinä"
(katso "Ilmamäärän sää-
täminen (katso kuva
D)", Sivu116)
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Tur-
vallisuus- ja käyttöohjeiden noudattamatta jät-
täminen voi johtaa sähköiskuun, tulipaloon ja/
tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Määräyksenmukainen käyttö
Sähkötyökalulla voi levittää kaikkia yleisimpiä maaleja: dis-
persio- ja lateksimaaleja (seinämaaleja), liuotinpohjaisia ja
vedellä ohennettavia (suositeltavaa) maaleja, lasyyrejä, poh-
jamaaleja, kyllästeitä, kirkaslakkoja (ALLPaint), öljyjä ja
vettä.
Sähkötyökalu ei sovellu lipeän, petsien, happopitoisten pin-
noitteiden, desinfiointiaineiden, kasvinsuojeluaineiden eikä
julkisivumaalien levittämiseen.
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan säh-
kötyökalun kuvaan.
(1) Suihkupistooli
(2)
Ilmakupu
(3)
Lukitusmutteri
(4)
Ruiskutettavan aineen määrän säätöpyörä
(5)
Käyttökytkin
(6)
Sulkurengas
(7)
Ruiskutettavan aineen säiliö
(8)
Vaihtosäiliö ruiskutettavalle aineelle
(9)
Letkuliitin (suihkupistooli)
(10)
Suutinpää (valkoinen: käyttökohteelle "seinä")
(11)
Suutinpää (harmaa: käyttökohteelle "puu/kuulto-
väri")
(12)
Suutinpää (musta: käyttökohteelle "puu/lakka")
(13)
Täyttöseula
(14)
Täyttöastia
a)
(15)
Suutinneula
(16)
Säiliön tiiviste
(17)
Nousuputki
(18)
Ilmanpoistoreikä
(19)
Maalikanava
(20) Ilmaletku
(21)
Bajonettikiinnitys
(22) Perusyksikkö
