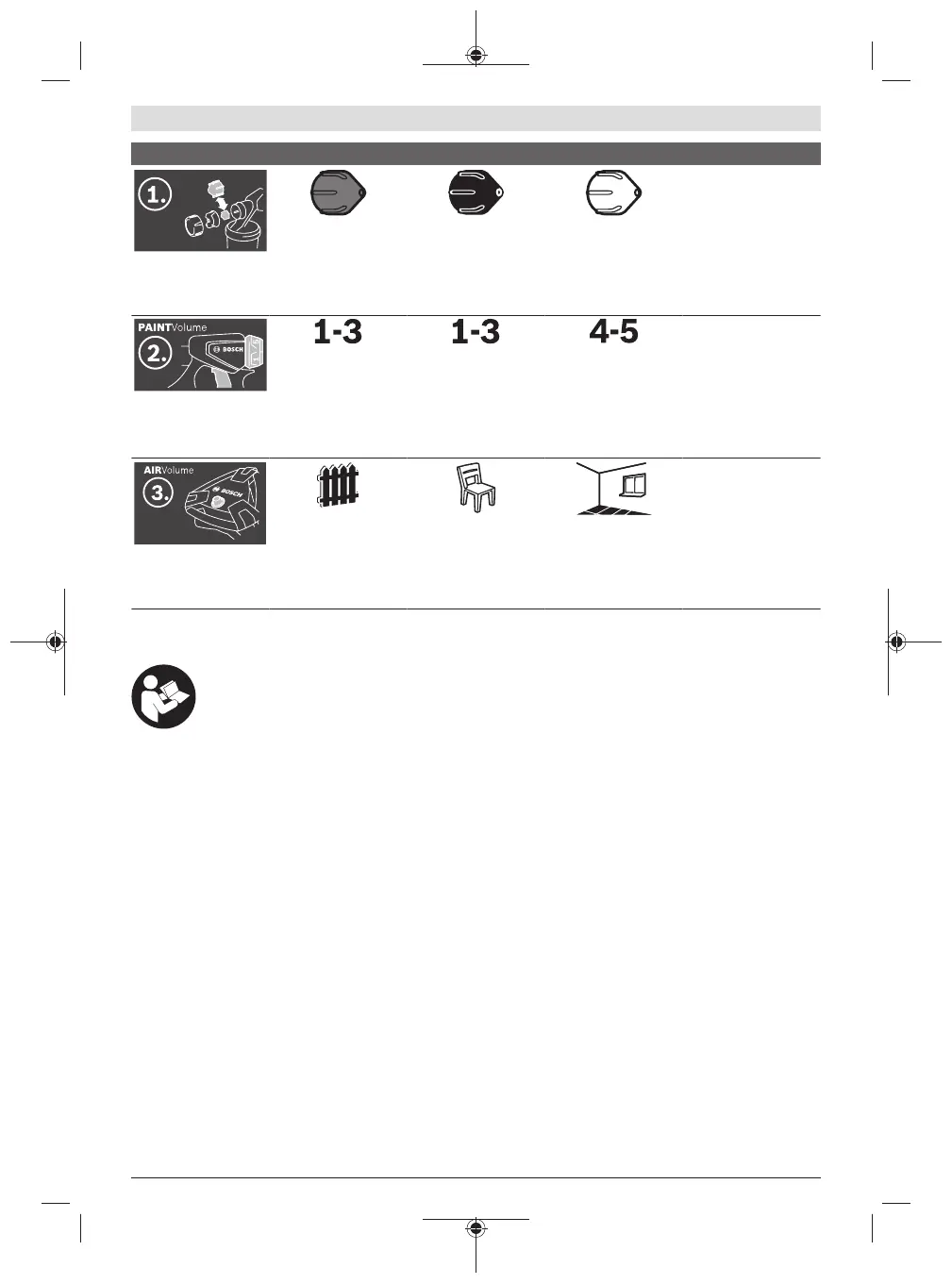

Szimbólumok és magyarázatuk Részletes leírás
1. lépés:
A helyes fúvókasapka
kiválasztása
Válassza ki a "Fa/lazúr-
festékek" alkalmazási
esethez a (11)szürke
fúvókasapkát
Válassza ki a "Fa/lakk"
alkalmazási esethez a
(12)fekete fúvókasap-
kát
Válassza ki a "Fal" alkal-
mazási esethez a
(10)fehér fúvókasap-
kát
(lásd „A fúvósapka ki-
cserélése (lásd a B1–
B2ábrát)”, Oldal178)
2. lépés:
A szórási anyagmennyi-
ség beállítása
A "Fa/lazúrfestékek" al-
kalmazási esethez állít-
sa be a
(4)szabályozókeréken
az 1., 2. vagy 3. fokoza-
tot
A "Fa/lakk" alkalmazási
esethez állítsa be a
(4)szabályozókeréken
az 1., 2. vagy 3. fokoza-
tot
A "Fal" alkalmazási eset-
hez állítsa be a
(4)szabályozókeréken
a 4. vagy 5. fokozatot
(lásd „A szórási anyag-
mennyiség beállítása
(lásd a Jábrát)”, Ol-
dal180)
3. lépés:
A levegőátáramlás beál-
lítása
Állítsa be a
(25)levegőátáramlás
szabályozón a "Fa/lazúr-
festékek" alkalmazási
esetet
Állítsa be a
(25)levegőátáramlás
szabályozón a "Fa/lakk"
alkalmazási esetet
Állítsa be a
(25)levegőátáramlás
szabályozón a "Fal" al-
kalmazási esetet
(lásd „A levegőátáram-
lás beállítása (lásd a
Dábrát”, Oldal181)
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmezte-
tést és előírást. A biztonsági előírások és uta-
sítások betartásának elmulasztása áramütés-
hez, tűzhöz és/vagy súlyos sérülésekhez vezet-
het.
Kérjük, vegye figyelembe a Használati Utasítás első részében
található ábrákat.
Rendeltetésszerű használat
Az elektromos kéziszerszám minden szokásos festék: disz-
perziós és latex festékek (falfestékek), oldószertartalmú és
vízzel hígítható (javasolt) lakkfestékek, lazúrfestékek, alapo-
zó rétegek, impregnáló anyagok, transzparenslakkok (ALL-
Paint), olajok és víz szórására szolgál.
Az elektromos kéziszerszám lúgok, pácok, savtartalmú bevo-
nó anyagok, fertőtlenítő szerek, növényvédő szerek és hom-
lokzatfestékek feldolgozására nem alkalmas.
Az ábrázolásra kerülő komponensek
A készülék ábrázolásra kerülő komponenseinek sorszámozá-
sa az elektromos kéziszerszámnak az ábra-oldalon található
képére vonatkozik.
(1) Szórópisztoly
(2)
Légszelep
(3)
Hollandi anya
(4)
Szórási anyagmennyiség szabályozókerék
(5)
Kezelő kapcsoló
(6)
Lezárógyűrű
(7)
Szórt anyag tartály
(8)
Tartalék tartály a szórásra kerülő anyag számára
(9)
Tömlőcsatlakozás (szórópisztoly)
(10)
Fúvókasapka (fehér: a "Fal" alkalmazási területhez)
(11)
Fúvókasapka (szürke: a "Fa/lazúrfestékek" alkalma-
zási területhez)
(12)
Fúvókasapka (fekete: a "Fa/lakk" alkalmazási terü-
lethez)
(13)
Betöltő szita
(14)
Áttöltő vödör
a)
(15)
Fúvókatű
(16)
Tartály tömítés
(17)
Felszállócső
(18)
Légtelenítő nyílás
(19)
Festékcsatorna
(20) Levegőtömlő
(21)
Bajonettzár
(22) Alapegység
(23)
Fogantyú
(24)
Tartókapocs
(25)
Be-/kikapcsoló gomb levegő átáramlás szabályozó-
val
(26)
Tömlőcsatlakozás (alapegység)
(27)
Tartozéktároló fiók
