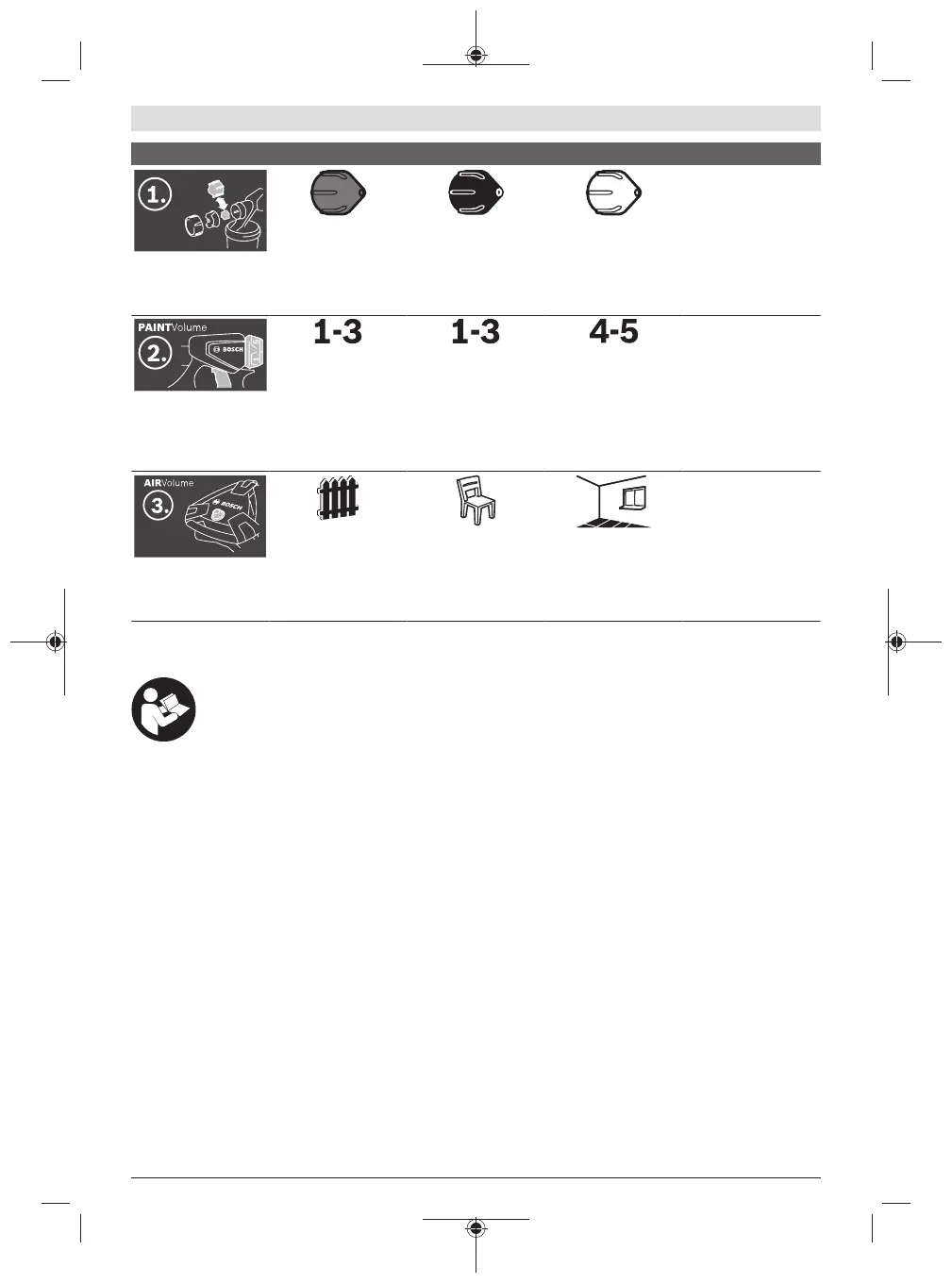

Simboli i njihovo značenje Detaljan opis
Korak 1:
Izbor odgovarajuće
kapice za mlaznicu
Za slučaj primene
„drvo/lazura“ biranje
sive kapice za mlaznicu
(11)
Za slučaj primene
„drvo/lak“ biranje crne
kapice za mlaznicu (12)
Za slučaj primene „zid“
biranje bele kapice za
mlaznicu (10)
(videti „Zamena kapice
za mlaznicu (videti
slikeB1–B2)“,
Strana258)
Korak 2:
Podešavanje količine
materijala za
raspršivanje
Za slučaj primene
„drvo/lazura“
podešavanje stepena 1,
2 ili 3 na točkiću za
podešavanje (4)
Za slučaj primene
„drvo/lak“ podešavanje
stepena 1, 2 ili 3 na
točkiću za podešavanje
(4)
Za slučaj primene „Zid“
podešavanje stepena 4
ili 5 na točkiću za
podešavanje (4)
(videti „Podešavanje
količine materijala za
raspršivanje (videti
slikuJ)“, Strana260)
Korak 3:
Podešavanje količine
vazduha
Podešavanje slučaja
primene „drvo/lazura“
na regulaciji količine
vazduha (25)
Podešavanje slučaja
primene „drvo/lak“ na
regulaciji količine
vazduha (25)
Podešavanje slučaja
primene „zid“ na
regulaciji količine
vazduha (25)
(videti „Podešavanje
količine vazduha (videti
slikuD)“, Strana261)
Opis proizvoda i primene
Pročitajte sve bezbednosne napomene i
uputstva. Propusti u poštovanju
bezbednosnih napomena i uputstava mogu da
prouzrokuju električni udar, požar i/ili teške
povrede.
Vodite računa o slikama u prednjem delu upustva za rad.
Predviđena upotreba
Električni alat je predviđen za raspršivanje svih uobičajenih
boja: disperzionih i lateks boja (boje za zidove), lakova koji
mogu da se razređuju razređivačima i vodom (preporučuje
se), lazura, sredstava za grundiranje, sredstava za
impregnaciju, bezbojnih lakova (ALLPaint), ulja i vode.
Električni alat nije adekvatan za preradu baza, sredstava za
nagrizanje, supstanci za zaštitni sloj koji sadrže kiseline,
dezinfekcionih sredstava, sredstava za zaštitu biljaka i
fasadnih boja.
Komponente sa slike
Označavanje brojevima komponenti sa slika odnosi se na
prikaz električnog alata na grafičkoj strani.
(1) Pištolj za prskanje
(2)
Kapica za vazduh
(3)
Preklopna navrtka
(4)
Točkić za podešavanje količine materijala za
prskanje
(5)
Prekidač
(6)
Prsten zatvarač
(7)
Rezervoar materijala za prskanje
(8)
Rezervni rezervoar za materijal za prskanje
(9)
Priključak creva (pištolja za prskanje)
(10)
Kapica za mlaznicu (bela: za primenu „zid“)
(11)
Kapica za mlaznicu (siva: za primenu „drvo/lazura“)
(12)
Kapica za mlaznicu (crna: za primenu „drvo/lak“)
(13)
Sito za punjenje
(14)
Kanta za presipanje
a)
(15)
Igla mlaznice
(16)
Zaptivka rezervoara
(17)
Uzlazna cev
(18)
Otvor za odzračivanje
(19)
Kanal za boju
(20) Crevo za vazduh
(21)
Bajonetni zatvarač
(22) Bazna jedinica
(23)
Hvataljka za nošenje
(24)
Kopča za držanje
(25)
Taster za uključivanje/isključivanje sa regulaciju
količine vazduha
(26)
Priključak creva (bazne jedinice)
(27)
Pretinac za pribor
