Hrvatski | 277

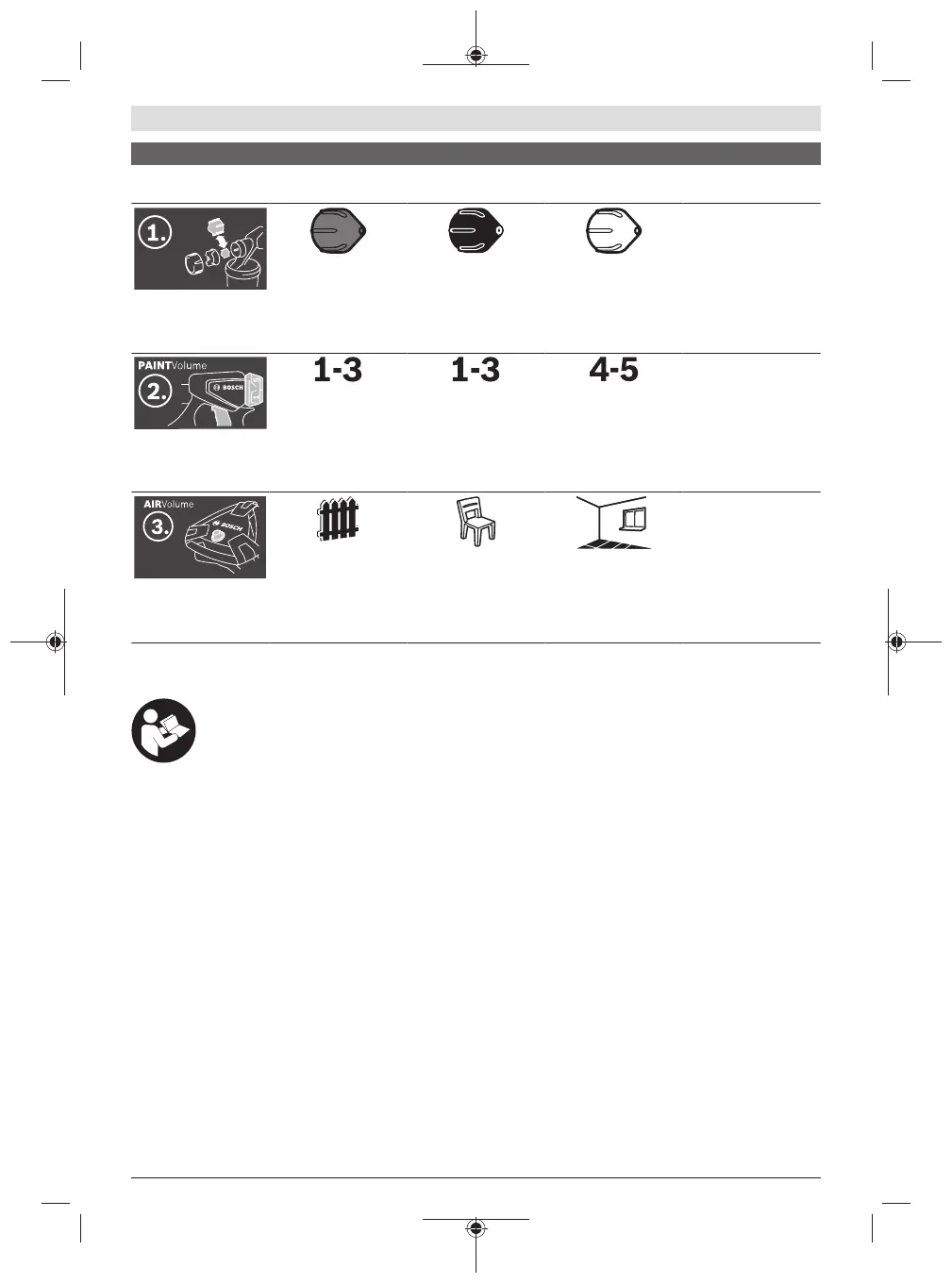

Simboli i njihovo značenje Detaljan opis
vodom, bezbojnih
lakova i ulja
Korak 1:
Odaberite ispravnu
kapicu sapnice
Za slučaj primjene
„drvo/lazura“ odaberite
sivu kapicu sapnice
(11)
Za slučaj primjene
„drvo/lak“ odaberite
crnu kapicu sapnice
(12)
Za slučaj primjene „zid“
odaberite bijelu kapicu
sapnice (10)
(vidi „Zamjena kapice
sapnice (vidjeti
slikeB1–B2)“,
Stranica278)
Korak 2:
Namjestite količinu
materijala za prskanje
Za slučaj primjene
„drvo/lazura“
namjestite na kotačiću
za namještanje (4)
stupanj 1, 2 ili 3
Za slučaj primjene
„drvo/lak“ namjestite na
kotačiću za namještanje
(4) stupanj 1, 2 ili 3
Za slučaj primjene „zid“
namjestite na kotačiću
za namještanje (4)
stupanj 4 ili 5
(vidi „Namještanje
količine materijala za
prskanje (vidjeti
slikuJ)“, Stranica280)
Korak 3:
Namjestite količinu
zraka
Namjestite slučaj
primjene „drvo/lazura“
na tipki s reguliranjem
količine zraka (25)
Namjestite slučaj
primjene „drvo/lak“ na
tipki s reguliranjem
količine zraka (25)
Namjestite slučaj
primjene „zid“ na tipki s
reguliranjem količine
zraka (25)
(vidi „Namještanje
količine zraka (vidjeti
slikuD)“, Stranica281)
Opis proizvoda i radova
Treba pročitati sve sigurnosne napomene i
upute. Propusti do kojih može doći uslijed
nepridržavanja sigurnosnih napomena i uputa
mogu uzrokovati električni udar, požar i/ili
teške ozljede.
Pridržavajte se slika na početku uputa za uporabu.
Namjenska uporaba
Električni alat je namijenjen za raspršivanje svih uobičajenih
boja: disperzijskih i latex boja (boje za zidove),
(preporučenih) lakova sa sadržajem otapala koji se mogu
razrijediti vodom, lazura, temeljnih boja, sredstava za
impregniranje, bezbojnih lakova (ALLPaint), ulja i vode.
Električni alat nije prikladan za obradu lužinama, sredstvima
za bajcanje, premaznim materijalima sa sadržajem kiseline,
dezinfekcijskim sredstvima, sredstvima za zaštitu biljaka i
fasadnim bojama.
Prikazani dijelovi alata
Numeriranje prikazanih dijelova odnosi se na prikaz
električnog alata na stranici sa slikama.
(1) Pištolj za prskanje
(2)
Kapica za zrak
(3)
Završna matica
(4)
Kotačić za namještanje količine materijala za
prskanje
(5)
Prekidač
(6)
Prsten za zatvaranje
(7)
Spremnik materijala za prskanje
(8)
Rezervni spremnik materijala za prskanje
(9)
Priključak crijeva (pištolj za prskanje)
(10)
Kapica sapnice (bijela: za primjenu „zid“)
(11)
Kapica sapnice (siva: za primjenu „drvo/lazura“)
(12)
Kapica sapnice (crna: za primjenu „drvo/lak“)
(13)
Sito za punjenje
(14)
Posuda za pretakanje
a)
(15)
Igla sapnice
(16)
Brtva spremnika
(17)
Uzlazna cijev
(18)
Otvor za odzračivanje
(19)
Kanal za boju
(20) Crijevo za zrak
(21)
Bajunetni zapor
(22) Bazna jedinica
(23)
Ručka za nošenje
(24)
Kopča za držanje
