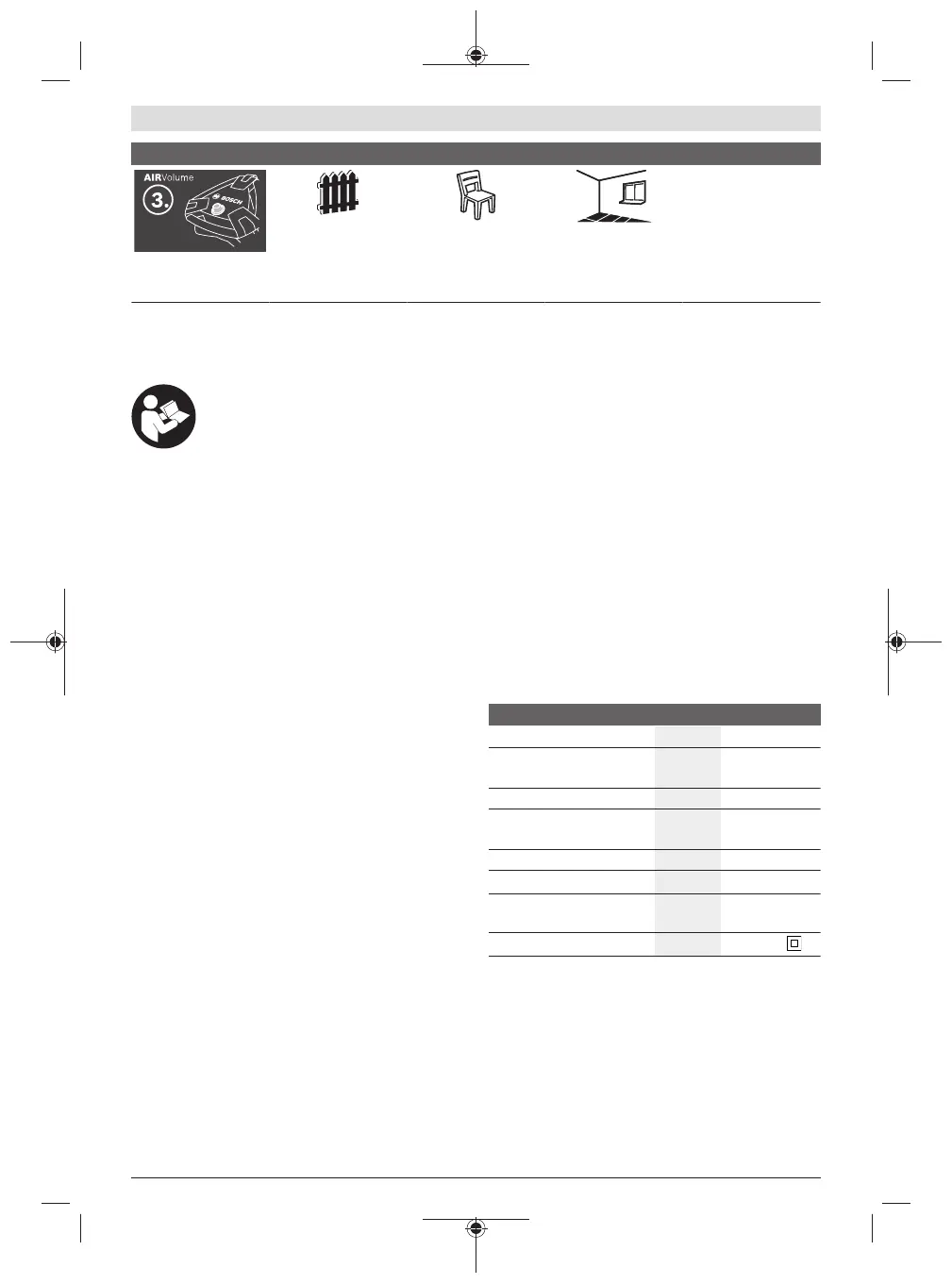

Français | 31
Symboles et leur signification Description détaillée
Étape 3 :
Réglez le débit d’air
Choisir l'application
bois/lasure sur le régu-
lateur du débit d'air
(25)
Choisir l'application
bois/vernis sur le régu-
lateur du débit d'air
(25)
Choisir l'application
murs sur le régulateur
de débit d'air (25)
(voir «Réglage du débit
d’air (voir figure D)»,
Page34)
Description des prestations et du
produit
Lisez attentivement toutes les instructions
et consignes de sécurité. Le non-respect des
instructions et consignes de sécurité peut pro-
voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.
Référez-vous aux illustrations qui se trouvent à l’avant de la
notice d’utilisation.
Utilisation conforme
Cet outil électroportatif est conçu pour la pulvérisation de
toutes les peintures courantes: peintures acryliques et latex
(peintures murales), laques à base de solvant et diluables à
l’eau (recommandé), lasures, apprêts, imprégnations, vernis
transparents (ALLPaint), huiles et eau.
Cet outil électroportatif n’est pas utilisable pour la pulvérisa-
tion de solutions alcalines, teintures, matériaux de revête-
ment acides, désinfectants, pesticides et peintures de fa-
çade.
Éléments constitutifs
La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur la page graphique.
(1) Pistolet-pulvérisateur
(2)
Clapet à air
(3)
Écrou-raccord
(4)
Molette de présélection de débit de pulvérisation
(5)
Gâchette
(6)
Bague de verrouillage
(7)
Godet
(8)
Récipient de remplacement pour produit de pulvéri-
sation
(9)
Raccord de tuyau (pistolet-pulvérisateur)
(10)
Buse (blanche: pour applications de type murs)
(11)
Buse (grise: pour applications de type bois/lasure)
(12)
Buse (noire: pour applications de type bois/vernis)
(13)
Crépine de remplissage
(14)
Récipient
a)
(15)
Aiguille de buse
(16)
Opercule du godet
(17)
Tube d’immersion
(18)
Orifice d’aération
(19)
Canal de peinture
(20) Tuyau flexible d’air
(21)
Fermeture à baïonnette
(22) Unité de base
(23)
Poignée de transport
(24)
Agrafe de fixation
(25)
Bouton marche/arrêt avec régulation du débit de
l'air
(26)
Raccord de tuyau (unité de base)
(27)
Compartiment pour accessoires
(28)
Brosse de nettoyage
(29)
Couvercle du filtre à air
(30)
Filtre à air
a)
Les accessoires décrits ou illustrés ne sont pas tous compris
dans la fourniture. Vous trouverez les accessoires complets
dans notre gamme d’accessoires.
Caractéristiques techniques
Pistolet à peinture PFS 5000E
Référence
3 603 B07 2..
Puissance absorbée nomi-
nale
W 1 200
Débit ml/min 500
Temps nécessaire pour pul-
vériser 3m
2
de peinture
min 1
Volume du godet ml 1 000
Longueur du tuyau flexible m 4
Poids selon
EPTA-Procedure 01:2014
kg 4,9
Indice de protection
/ II
Les données indiquées sont valables pour une tension nominale [U]
de 230 V. Elles peuvent varier lorsque la tension diffère de cette va-
leur et sur certaines versions destinées à certains pays.
Informations sur le niveau sonore/les vibrations
Valeurs d’émissions sonores déterminées selon la norme
EN62841-1.
Les niveaux sonores pondérés en dB(A) typiques de l’outil
électroportatif sont les suivants : 84 dB(A) ; niveau de puis-
sance acoustique 95 dB(A). Incertitude K = 3 dB.
Portez un casque antibruit !
