94 | Svensk

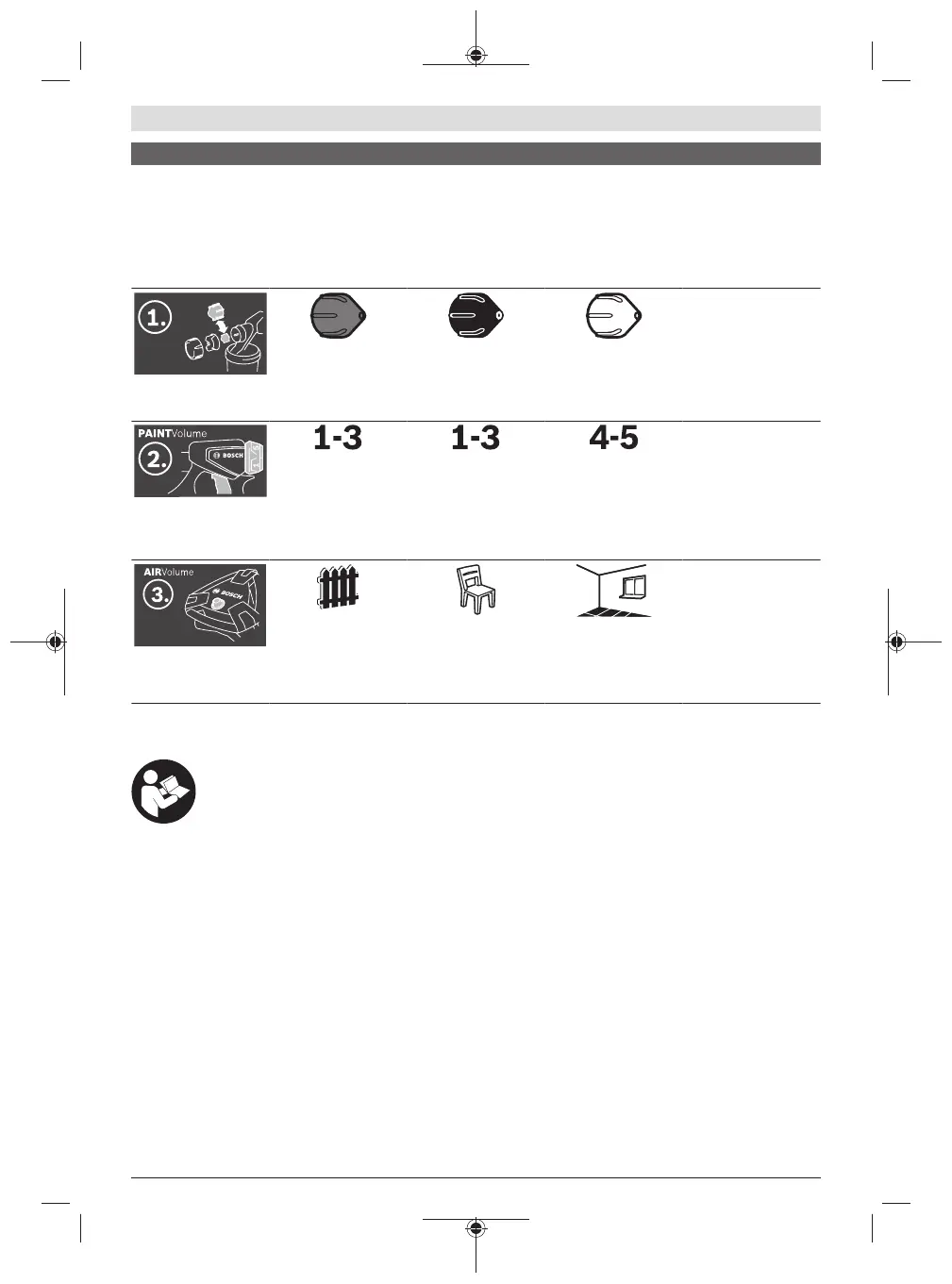

Symboler och deras betydelse Utförlig beskrivning
Färgsprutsystemet är
lämpligt för både
lasyrer, lack och
väggfärger.
Spraya lasyrer och
grundfärg
Spraya
lösningsmedelshaltiga
och
vattenförtunningsbara
lackfärger, lasyr,
grundmålning, klarlack
och olja
Användningstyp vägg:
Spraya dispersions- och
latexfärger
Steg 1:
Välj rätt munstycke
För användningstyp
”trä/lasyr”, välj det grå
munstycket (11)
För användningstyp
”trä/lack”, välj det
svarta munstycket (12)
För användningstyp
”vägg”, välj det vita
munstycket (10)
(se „Byta ut
munstyckskåpan (se
bild B1–B2)“,
Sidan95)
Steg 2:
Ställa in mängden
sprutämne
För användningstyp
”trä/lasyr”, ställ in steg
1, 2 eller 3 på reglaget
(4)
För användningstyp
”trä/lack”, ställ in steg
1, 2 eller 3 på reglaget
(4)
För användningstyp
”vägg”, ställ in steg 4
eller 5 på reglaget (4)
(se „Ställa in mängden
sprutämne (se bild J)“,
Sidan97)
Steg 3:
Ställa in luftmängd
Ställ in användningstyp
”trä/lasyr” på
luftmängdsregleringen
(25)
Ställ in användningstyp
”trä/lack” på
luftmängdsregleringen
(25)
Ställ in användningstyp
”vägg” på
luftmängdsregleringen
(25)
(se „Ställa in
luftmängden (se bild
D)“, Sidan97)
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och
instruktioner. Fel som uppstår till följd av att
säkerhetsinstruktionerna och anvisningarna
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för färgsprutning av alla vanliga färger:
dispersions- och latexfärg (väggfärg),
lösningsmedelsbaserad och vattenbaserad
(rekommenderas) lackfärg, lasyr, grundmålning,
impregnering, klarlack (ALLPaint), olja och vatten.
Elverktyget är inte lämpligt för bearbetning av lut, bets,
syrahaltiga beläggningsmaterial, desinficeringsmedel,
växtskyddsmedel och fasadfärger.
Illustrerade komponenter
Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.
(1) Sprutpistol
(2)
Luftlock
(3)
Huvmutter
(4)
Ställratt för sprutämnesmängd
(5)
Manöverbrytare
(6)
Låsring
(7)
Behållare för sprutämne
(8)
Reservbehållare för sprutmaterial
(9)
Slanganslutning (sprutpistol)
(10)
Munstyckskåpa (vit: för användningstyp vägg)
(11)
Munstyckskåpa (grå: för användning ”trä/lasyr”)
(12)
Munstyckskåpa (svart: för användning ”trä/lack”)
(13)
Påfyllningssil
(14)
Påfyllningsbehållare
a)
(15)
Munstycksnål
(16)
Behållartätning
(17)
Stigrör
(18)
Avluftningshål
(19)
Färgkanal
(20) Luftslang
(21)
Bajonettlås
(22) Basenhet
