Description fonctionnelle et spécifications
Débranchez la fiche de la prise de courant avant d'effectuer quelque assemblage
ou réglage que ce soit ou de changer les accessoires. Ces mesures de sécurité
préventive réduisent le risque d'une mise en marche accidentelle de l'outil.
AVERTISSEMENT
!
Rabot
Capacités maximales
Profondeur de rabotage 0 à 1/16 po (0 à 1,5 mm)
Profondeur des feuillures 0 à 5/16 po (0 à 9 mm)
Largeur de rabotage 3-1/4 po (82 mm)
BOUTON À
AILETTES
BUTÉE DE
PROFONDEUR
POUR FEUILLURE
(EN OPTION)
BOUTON DE
RÉGLAGE DE
PROFONDEUR
RACCORD
D’ÉVACUATION
DES COPEAUX
INTERRUPTEUR
À GÂCHETTE
BOUTON DE VERROUILLAGE
SUR ARRÊT
GUIDE
INCLINABLE
BOUTON
ROND
SUPPORT
DE GUIDE
BOUTON À
AILETTES
BOUTON À
AILETTES
GUIDE
VIS
CAPOT DE
COURROIE
GORGE EN VÉ POUR
CHANFREINER
SUPPORT
DE GUIDE
ÉCHELLE
DES
LARGEURS
BOUTON À
AILETTES

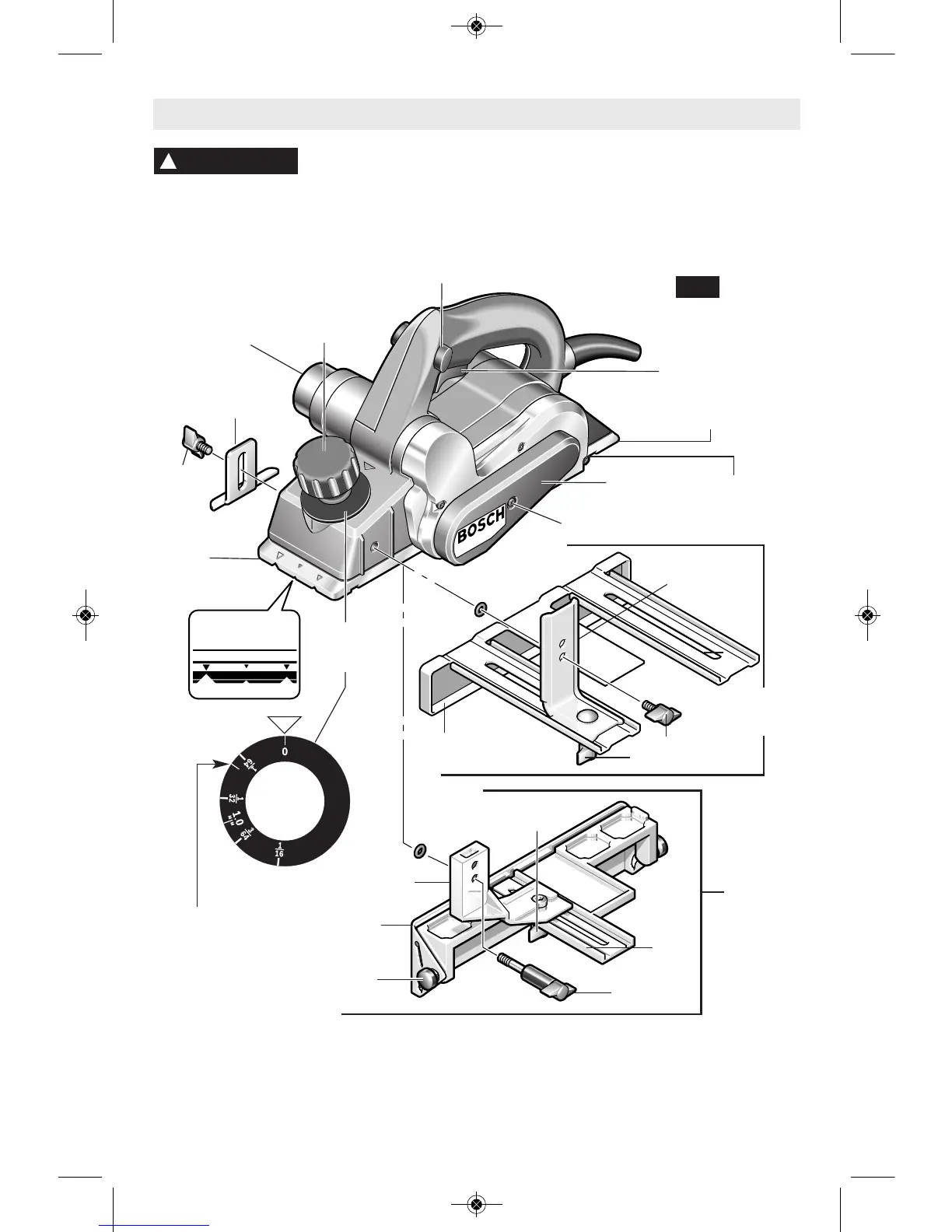

FIG. 1
ÉCHELLE
DE
PROFONDEUR
Remarque : les
graduations sans
repères correspondent
à 0,5 mm.
REMARQUE : Pour spécifications de
l'outil, reportez-vous à la plaque
signalétique de votre outil.
RANGEMENT DE
LA CLÉ À FER
REPOSOIR
SEMELLE
AVANT
RÉGLABLE
GUIDE DE
LARGEUR
STANDARD
GUIDE DE
LARGEUR DE
LUXE (EN
OPTION)
