Utilización de accesorios
Instrucciones de utilización
Desconecte el enchufe de la fuente de
alimentación antes de realizar cualquier
ensamblaje o ajuste, o cambiar acceso-
rios. Dichas medidas preventivas de se-
guridad reducen el riesgo de arrancar ac-
cidentalmente la herramienta.
Instalación de accesorios SDS-plus®
Limpie el extremo de inserción del vástago
del accesorio para quitar los residuos que
éste pueda tener y luego engráselo ligera-
mente con un aceite o lubricante ligero.
Inserte el accesorio en el mandril a través
del protector antipolvo, a la vez que lo
hace girar y lo empuja hacia dentro hasta
que quede fijo automáticamente en su
sitio. Jale el accesorio hacia fuera para
asegurarse de que ha quedado fijo en el
mandril (Fig. 2).
Remoción de accesorios SDS-plus®
Es posible que los accesorios estén calien-
tes después de usarlos. Evite el contacto
con la piel y use guantes de protección o
un paño protector adecuados para retirar
dichos accesorios.
Para retirar un accesorio, jale el manguito
de fijación hacia atrás y jale la broca hacia
delante. Todos los accesorios se deberán
limpiar con un paño después de retirarlos
(Fig. 3).
Si es necesario, use guantes protectores.
Es posible que el aditamento de ángulo
recto se ponga caliente cuando se utilice
durante períodos de tiempo prolongados.
– Cuando taladre continuamente agujeros
en concreto, deje que el aditamento de án-
gulo recto se enfríe hasta temperatura am-
biente de acuerdo con el número máximo
de agujeros que se indica en la tabla que
aparece a continuación.

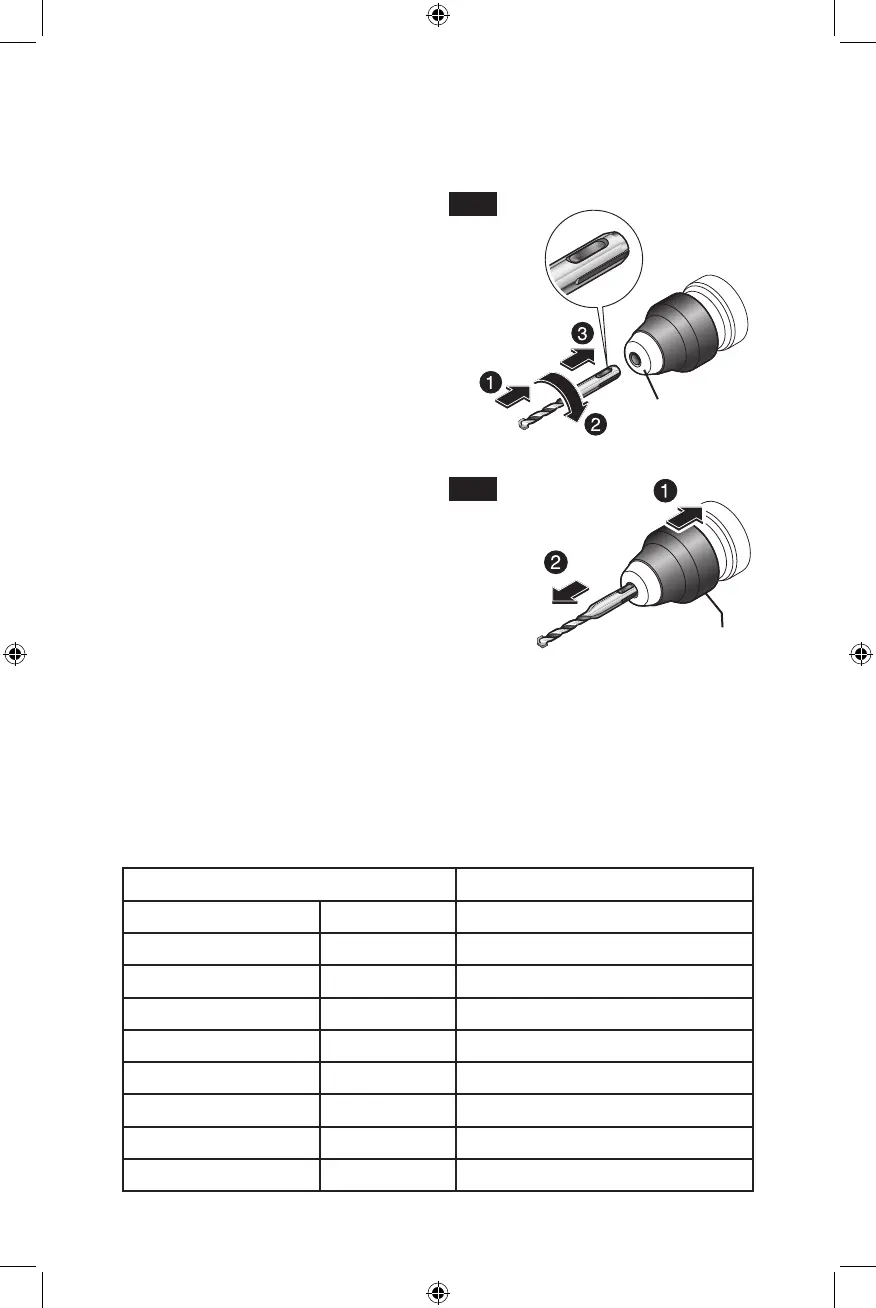

Fig. 2
PROTECTOR
ANTIPOLVO
MANGUITO DE
FIJACIÓN
Diámetro de la broca taladradora Número máximo de agujeros
1/8 – 3/16 de pulgada 5 mm 12
1/4 de pulgada 6 mm 12
5/16 de pulgada 8 mm 10
3/8 de pulgada 10 mm 10
1/2 de pulgada 12 mm 10
9/16 de pulgada 14 mm 8
5/8 de pulgada 16 mm 6
11/16 de pulgada 18 mm 5
> 3/4 de pulgada 20 mm 3
Fig. 3
