25
REMARQUE : Placer la bride du tuyau autour de l’extrémité du tuyau
d’évacuation AVANT de le brancher à la tuyauterie.
min 33” (84 cm)
max 43” (110 cm)
min 33” (84 cm)
max 43” (110 cm)

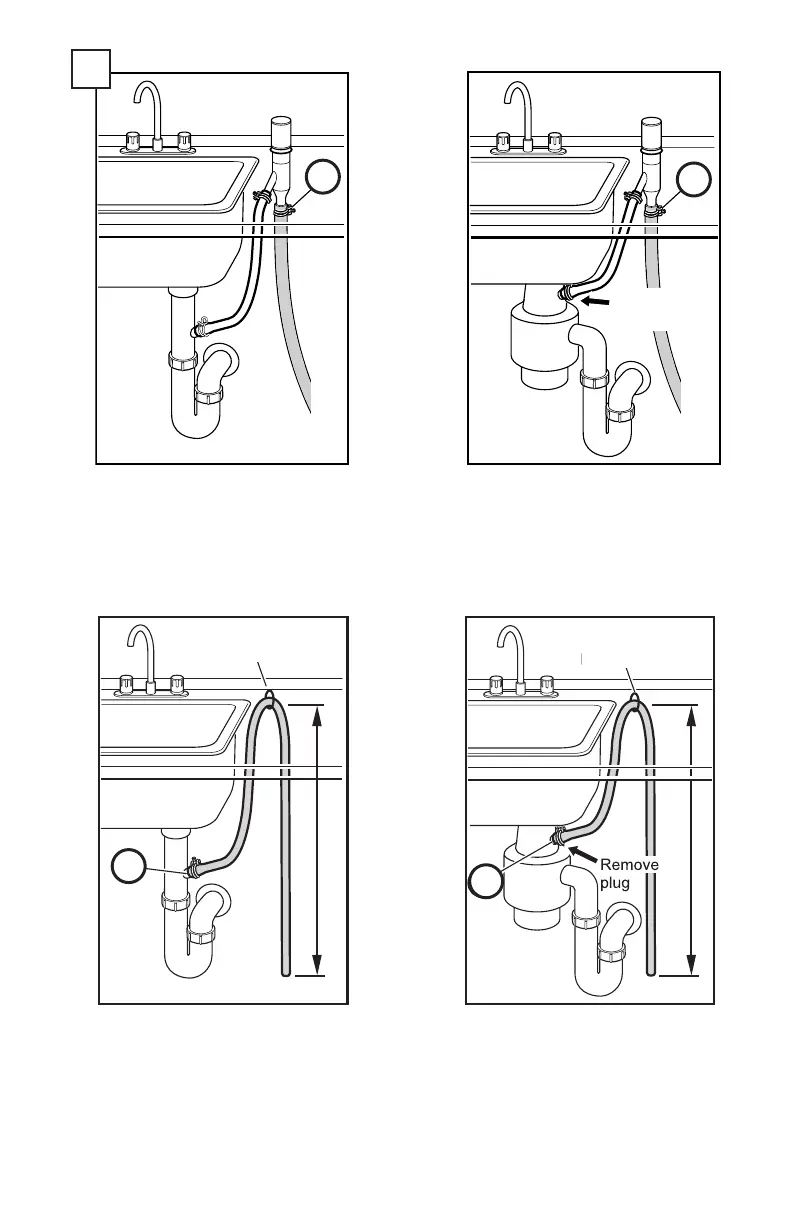

• Le tuyau d’évacuation du lave-vaisselle peut être branché sur la
tuyauterie d’évacuation à l’aide d’un entrefer de l’une des deux
manières suivantes :
- En le branchant au raccord d’évacuation de lave-vaisselle sous l’évier (21a).
- En le branchant au raccord d’évacuation de lave-vaisselle d’un broyeur (21b).
• Le tuyau d’évacuation du lave-vaisselle peut être branché sur la tuyauterie
d’évacuation à l’aide d’une boucle surélevée de l’une des deux manières
suivantes:
- En le branchant au raccord d’évacuation de lave-vaisselle sous l’évier (21c).
- En le branchant au raccord d’évacuation de lave-vaisselle d’un broyeur (21d).
21
a
c
b
d
C
C
C
C
Enlever
la fiche
attache non
métallique
attache non
métallique
