1 695 105 428 2010-02-16| Robert Bosch GmbH
190 | TCE 4460 | První uvedení do provozucs

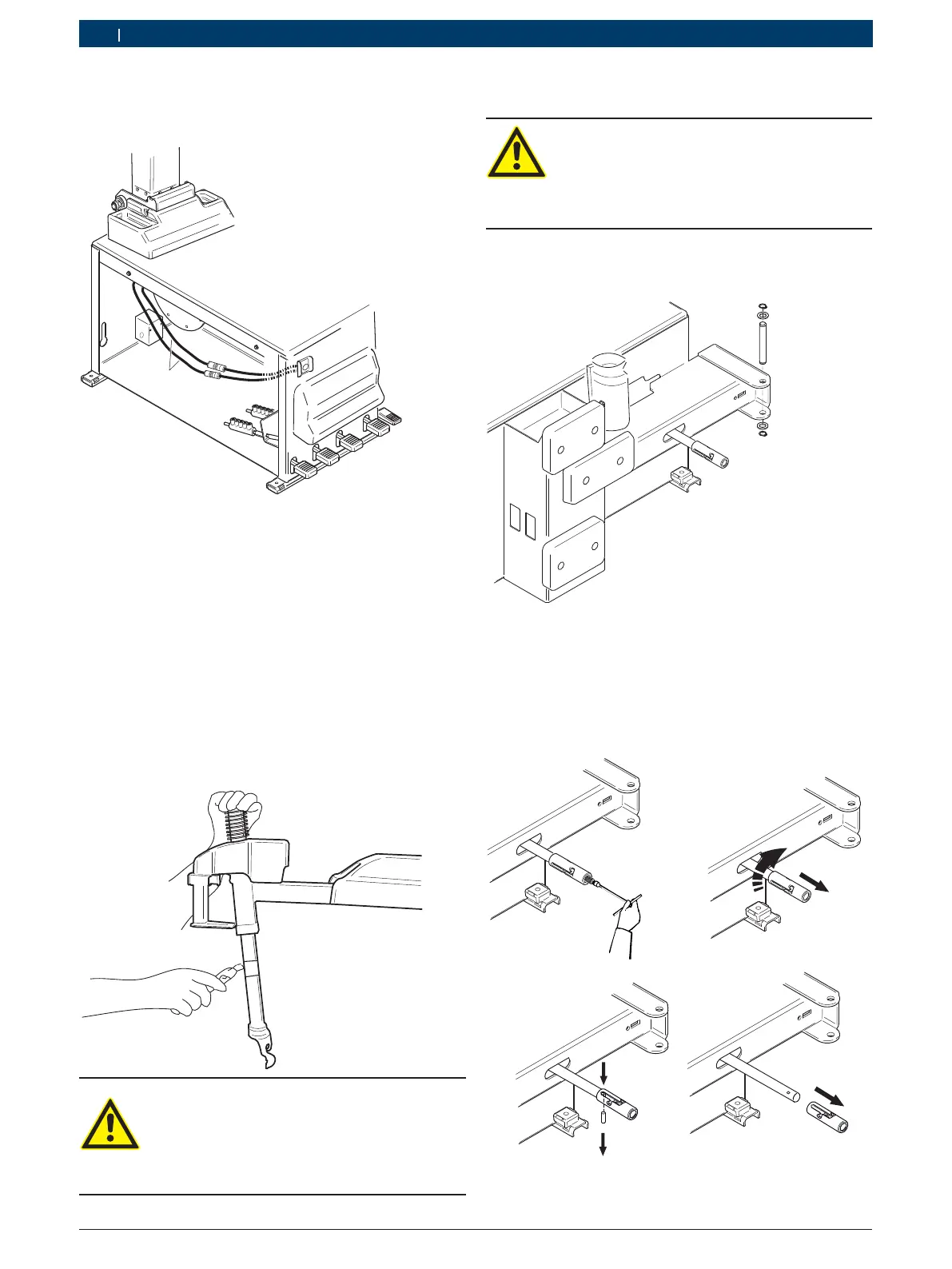

4.2.4 Uvedení vertikální tyče do polohy
1. Položte ruku na klobouček (umístěný nahoře na
tyči) a zatlačte směrem dolů; pomocí druhé ruky
sejměte lepicí pásku, přitom si pomozte řezačkou a
sejměte podložku, která je vložena mezi rameno a
montážní nástroj; uvolněte pomalu ruku, která držela
klobouček tyče.
652012-25_Mi
Nebezpečí!
Pružina by mohla vytlačit tyč ze svého sedla,
a vytvořit tak vážnou a nebezpečnou situaci
pro pracovníka.
Provádějte tento úkon velmi opatrně.
7. Připojte kratší hadice (2) k přípojkám vycházejícím z
ovládací páky dvoupolohového sloupu.
652017-05_Mi
2
! Zkontrolujte funkčnost sloupu, v opačném případě
přehoďte zapojení hadic.
4.2.5 Montáž ramena stahováku patky
Nebezpečí!
Nesprávné provedení montáže válce
oddělovače patky ohrožuje správné fungování
stroje a vytváří vážné nebezpečí pro pracovní-
ka.
1. Sundejte vnější gumový kroužek a sundejte spojovací
čep ze sedla ramena oddělovače patky.
652008-03_Mi
2. Odšroubujte upínací kolík utahovací objímky
šestihranným klíčem (1), otočte a uvolněte utahovací
objímku, čímž uvolníte napnutí pružiny (2), sejměte
upínací čep (3) a sejměte seřizovací objímku z dříku
válce stahováku patky (4).
652008-04_Mi
1
2
3
4
