Bosch TPU6 Series Instruction Manual

18
Raccordement électrique avec conduit
de fils
HMC80252UC
HMCP0252UC
La source d'alimentation devrait être une source
monophasée à CA à 4 fils. Installer une boîte de
connexions convenable (non fournie). Un connecteur de
raccord de taille appropriée homologué UL doit être
utilisé pour fixer correctement le raccord à la boîte de
jonction.
9 AVERTISSEMENT
Les codes locaux peuvent varier; l'installation, les
branchements électriques et la mise à la terre
doivent se conformer à tous les codes locaux
applicables.
Si les codes locaux autorisent la mise à la terre au
moyen d’un point neutre d’alimentation électrique,
connectez à la fois le fil neutre blanc et le fil de terre
dénudé du four au fil d’alimentation électrique neutre
blanc.
Raccordement électrique
La connexion de circuit terminal à 4 fils est
recommandée, mais là oú les codes le permettent, la
connexion à 3 fils est acceptable.
9 AVERTISSEMENT
Pour un raccordement à une source d’alimentation
triphasée de 120/208 V à 4 ou 5 fils, le conducteur
de phase C n'est pas requis pour faire fonctionner
l'appareil.

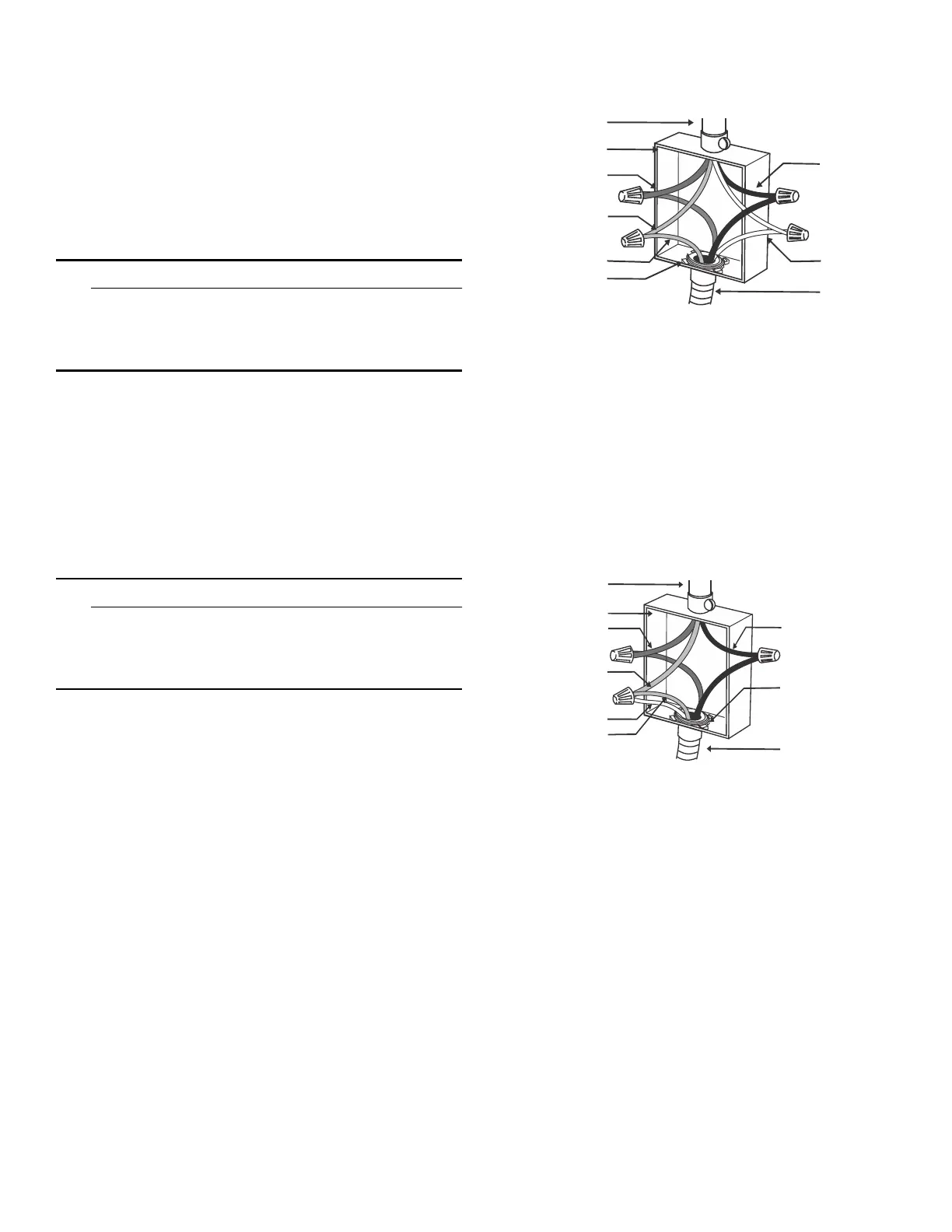

Connexion à quatre fils
Neutre non mis à la terre
▯ Brancher le fil rouge du four au fil d'alimentation
électrique rouge (fil chaud).
▯ Brancher le fil noir du four au fil d'alimentation
électrique noir (fil chaud).
▯ Brancher le fil neutre blanc du four au fil neutre blanc
(pas le fil de terre nu ou vert) de l'alimentation
électrique.
▯ Brancher le fil de terre vert du four au fil de terre nu ou
vert de l'alimentation électrique.
Connexion à trois fils
Neutre mis à la terre
▯ Raccordez le fil rouge du four au fil rouge dans le
boîte de jonction.
▯ Raccordez le fil noir du four au fil noir dans le boîte de
jonction.
▯ Raccordez le fil de mise à terre vert et le fil blanc du
four au fil blanc, vert ou dénudés neutre dans le boîte
de jonction.
Le conduit pivote à l'endroit où il est raccordé au four.
Faites pivoter le conduit vers le haut (ou vers le bas) et
dirigez-le vers le trou de l'armoire pour le brancher à la
boîte de connexion.
Pour maintenir l'alimentation, le conduit plié ne doit pas
être raccourci et devrait être orienté de façon à pouvoir
être retiré temporairement du four.
FkEOHGH
ERvWHGHMRQFWLRQ
ILOVURXJHV
ILOVYHUWV
ILOYHUW
FRQQHFWHXUGH
FkEOHGX
ILOVEODQFV
ILOVQRLUV
IRXU
ODOLPHQWDWLRQ
FRQGXLWOLVWp8/
RXGpQXGpV
ERvWHGHMRQFWLRQ
ILOVURXJHV
ILOVEODQFVGpQXGpV
ILOYHUW
FkEOHGH
ODOLPHQWDWLRQ
RXYHUWV
ILOVEODQFV
ILOVQRLUV
FkEOHGX
IRXU
FRQQHFWHXUGH
FRQGXLWOLVWp8/
