Étape 2
Fixation des ensembles de pied/roue
1. Localisez l’ensemble de pied/roue de droite et
placez-le sur le côté droit de l’ensemble de barre
transversale supérieure/ barre transversale
inférieure, tel que cela est illustré à la figure B.
2. Placez une (1) rondelle plate sur un (1) boulon de
10 mm x 100 mm et insérez-les dans l’ensemble
de pied/roue de droite.
3. Placez une (1) autre rondelle plate de 10 mm sur
un boulon entre l’ensemble de pied/roue et
l’ensemble de barre transversale supérieure/ barre
transversale inférieure.
4. Insérez un boulon à travers l’ensemble de barre
transversale supérieure/ barre transversale
inférieure, placez une (1) rondelle plate de 10 mm
et serrez légèrement avec un (1) contre-écrou de
10 mm.
Remarque : ne serrez pas trop le contre-écrou – ce
type de pièce doit pouvoir tourner librement pour
que la plateforme de support puisse fonctionner
correctement.
Répétez la même procédure sur le côté gauche.
-11-
Assemblage
Étape 1
Fixation de la barre transversale supérieure et
de la barre transversale inférieure
1. Positionnez la barre transversale inférieure sur une
surface plate tel que cela est illustré à la figure A.
2. Insérez les extrémités de la barre transversale
supérieure dans la barre transversale inférieure et
enfoncez-les aussi loin que possible.
3. Insérez quatre (4) vis à tête cruciforme Phillips de 8
mm x 50 mm dans les trous de la barre
transversale supérieure et de la barre transversale
inférieure, et serrez fermement à l’aide des quatre
(4) contre-écrous de 8 mm, tel que cela est illustré.

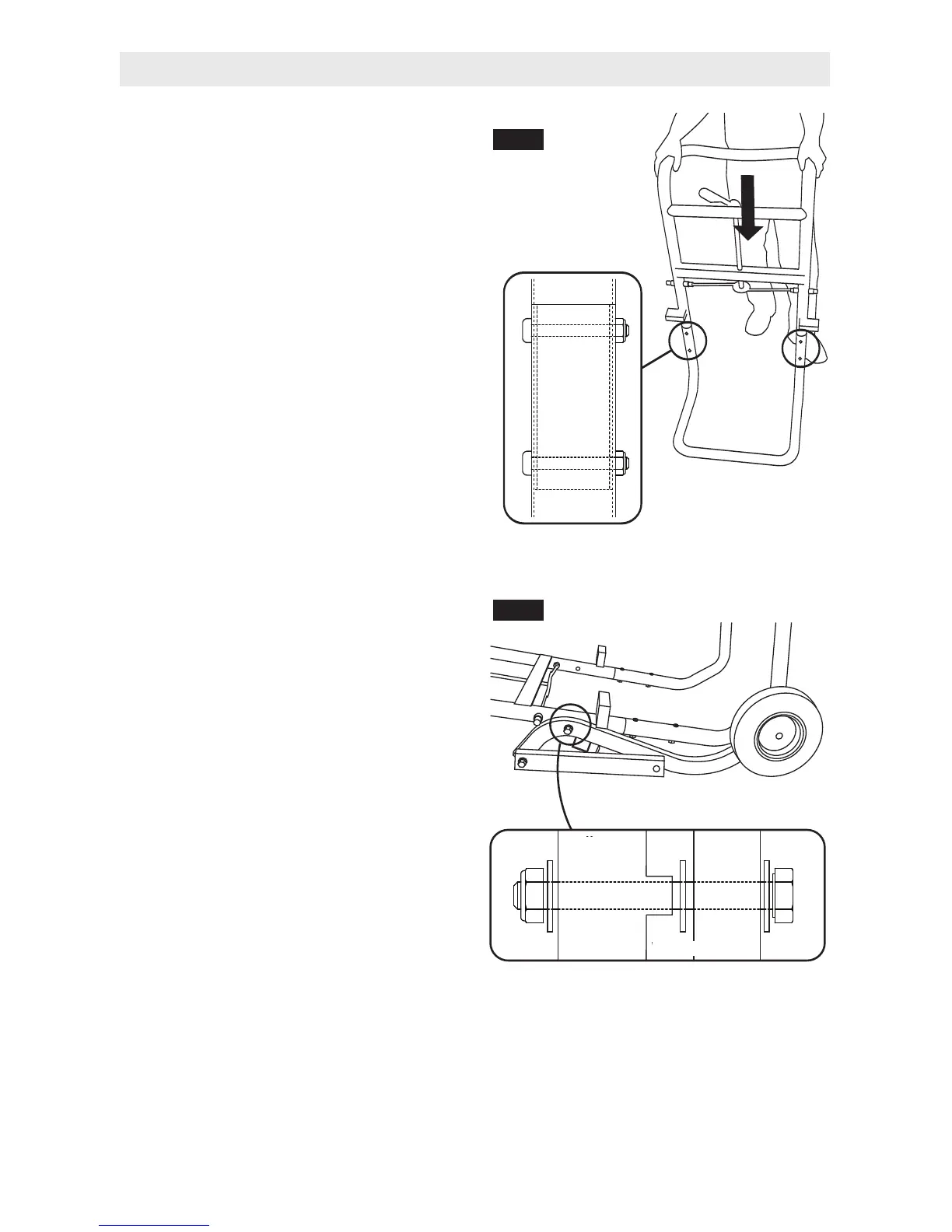

FIG. A
FIG. B
Rondelle Rondelle
Boulon
Contre-
écrou
Ensemble
de
pied/roue
Barre
transversale
Rondelle
