Pour le montage de la scie à table Bosch 4000
sur la plateforme de support
1. En vous servant du diagramme ci-dessous,
localisez les trous de montage sur la scie Bosch
4000 et positionnez cette dernière sur la plateforme
de montage tel que cela est illustré à la figure F.
2. Placez une (1) rondelle plate de 6 mm sur un (1)
boulon à tête hexagonale de 6 mm x 75 mm et
insérez le boulon à travers le trou de montage dans
la scie à table et à travers le plateau de table de la
plateforme de support.
3. Placez une (1) rondelle plate de 6 mm et serrez
fermement à l’aide d’un (1) contre-écrou de 6 mm.
Répétez la même procédure sur les trois autres trous
de montage.
Pour le montage d’autres scies à table
Important : avant de monter une scie à table DeWalt,
Craftsman, Makita, ou Hitachi, insérez les vis à tête
cruciforme de 8 mm x 50 mm dans chaque
emplacement de trou « B » (« * » indiqué sur
l'illustration) et serrez en utilisant les contre-écrous
de 8 mm.
1. En vous servant du diagramme ci-dessous,
localisez les trous de montage appropriés pour la
scie à table que vous souhaitez utiliser et
positionnez la scie sur la plateforme de support en
conséquence.
Pour emploi avec une scie à table Hitachi :
Si votre plate-forme TS2000 n'a pas de trous « H
», vous devrez percer des trous. Placez la scie au-
dessus du centre de l'ouverture et dessinez des
repères au crayon (à travers les trous des pattes de
fixation en forme de L sur les plaques de montage
du dessus de table. Retirez la scie et percez quatre
(4) trous de 5/16 po de diamètre à travers les
plaques de montage.
Pour utilisation avec la scie à table Ridgid :
Localisez les quatre trous « R » dans les deux
plaques de montage et percez quatre (4) trous de
3/8 po de diamètre traversant complètement le
châssis de la plateforme.
2. Utilisez les éléments de quincaillerie appropriés
pour votre modèle de scie à table.
-13-

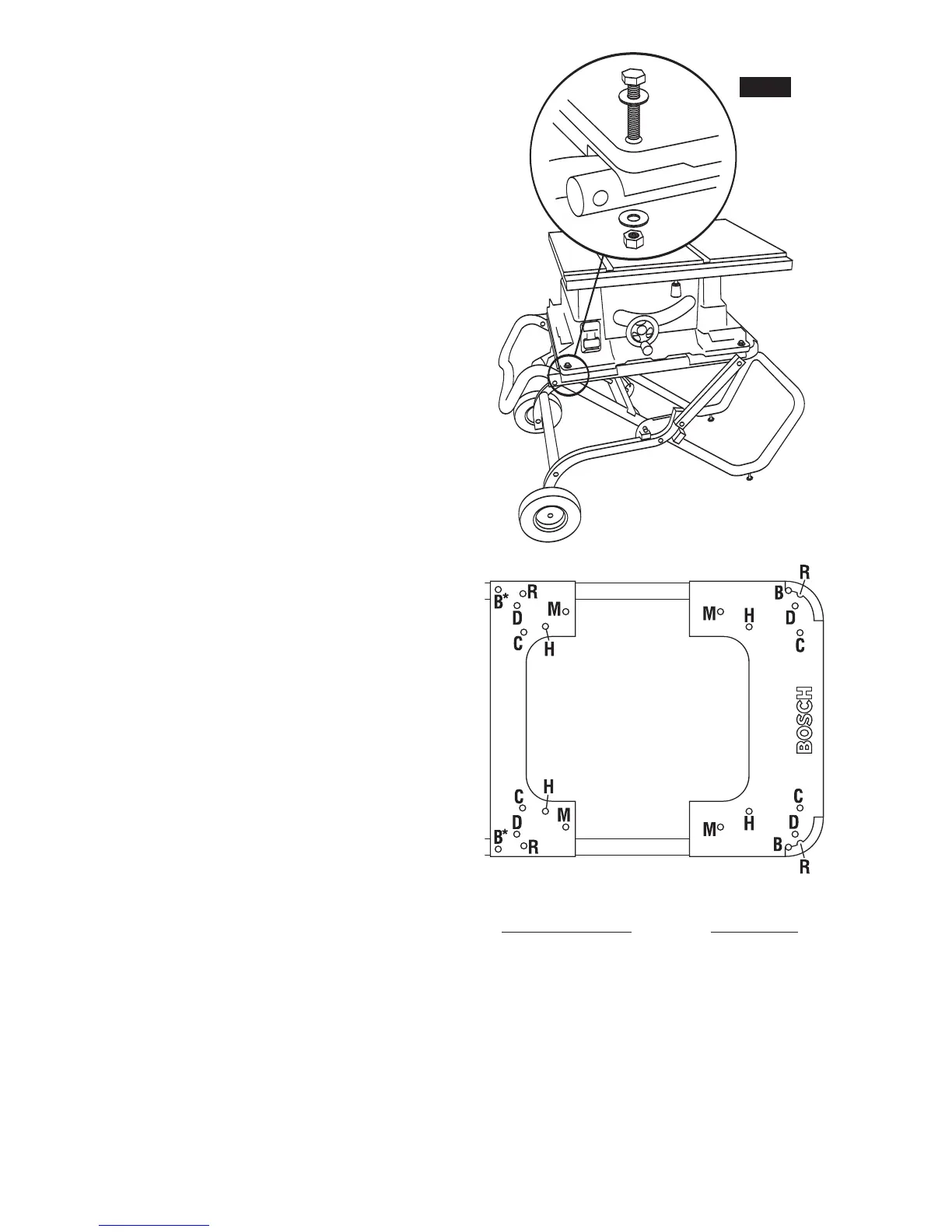

MODÈLES DE TROUS DE
SCIES À TABLE
MONTAGE
Bosch 4000 B
Dewalt DW744 D
Craftsman 21830 C
Makita 2703 M
Hitachi C10RAZ**
H
Ridgid TS2400LS** R
**Cf. les instructions particulières
FIG. F
