-28-
Paso 6
C
oloque las barras de unión

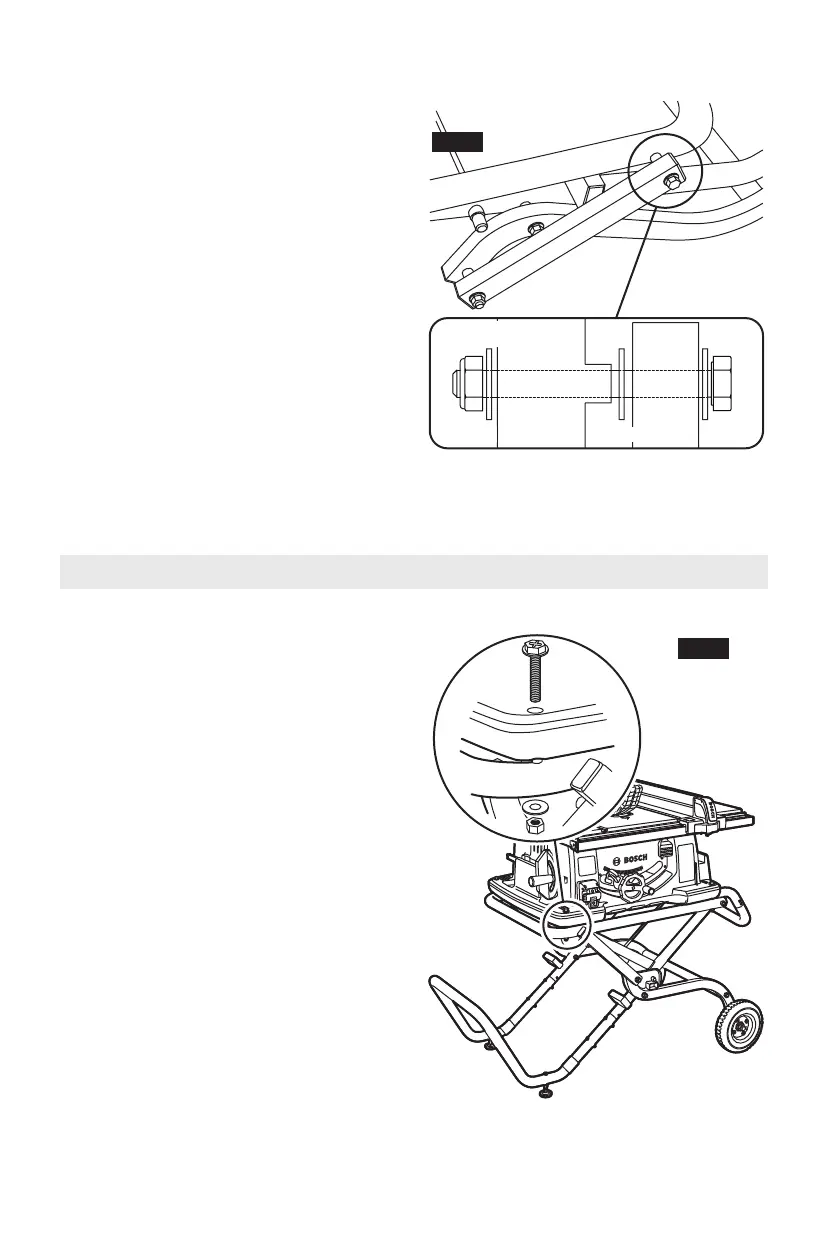

1. Alinee la barra de unn superior con el agujero
ubicado en la barra de tubo superior, de la manera
que se muestra en la figura G.
2. Coloque una (1) arandela plana en un (1) perno de
10 mm x 100 mm.
3. Introduzca el perno a través de la barra de unión y
coloque otra (1) arandela plana en el perno entre la
barra de tubo superior y la barra transversal superior.
4. Introduzca el perno a través de la barra de tubo
superior, coloque una (1) arandela plana y apriete
flojamente el perno con una (1) tuerca de fijación
de 10 mm.
Nota: No apriete excesivamente la tuerca de fijación.
Estas piezas necesitan girar libremente para que la
base de soporte funcione correctamente.
Repita este procedimiento en el lado opuesto.
FIG. G
A
randela
A
randela
P
erno
T
uerca de
f
ijación
Barra de
unión
Barra de
tubo superior
A
randela
Para montar la sierra de mesa en la base de soporte
Para montar la sierra de mesa Bosch 4000 /
4100 / GTS1041A en la base de soporte
TS3100
1. Para montar la sierra de mesa 4100 / GTS1041A:
Alinee la sierra de la manera que se muestra en la
figura A. Inserte un (1) perno de cabeza hexagonal
de 6 mm x 110 mm a través del agujero de
montaje ubicado en la sierra de mesa y a través del
tablero de mesa de la base de soporte.
Para montar la sierra de mesa 4000:
Alinee la sierra de la manera que se muestra en la
figura B. Inserte un (1) perno de cabeza hexagonal
de 6 mm x 75 mm (no incluidos) a través del
agujero de montaje ubicado en la sierra de mesa y
a través del tablero de mesa de la base de soporte.
2. Coloque una (1) arandela plana de 6 mm y apriete
firmemente el perno con una (1) tuerca de fijación
de 6 mm.
Repita este procedimiento en los tres agujeros de
montaje restantes.
FIG. A
TS3100
