Para montar la sierra de mesa Bosch 4000 / 4100 /
GTS1041A en la base de soporte TS2100
1. Utilizando el diagrama de la página 29 (figura C),
localice los agujeros de montaje de la sierra de
mesa Bosch 4000 / 4100 / GTS1041A y posicione
la sierra sobre la base de soporte de la manera que
se muestra en la figura B.
2. Para montar la sierra de mesa 4100 / GTS1041A:
Alinee la sierra de la manera que se muestra en la
figura A. Coloque una (1) arandela plana de 6 mm
en un (1) perno de cabeza hexagonal de 6 mm x
110 mm e inserte el perno a través del agujero de
montaje ubicado en la sierra de mesa y a través del
tablero de mesa de la base de soporte.
Para montar la sierra de mesa 4000:
Alinee la sierra de la manera que se muestra en la
figura B. Coloque una (1) arandela plana de 6 mm
en un (1) perno de cabeza hexagonal de 6 mm x 75
mm e inserte el perno a través del agujero de
montaje ubicado en la sierra de mesa y a través del
tablero de mesa de la base de soporte.
3. Coloque una (1) arandela plana de 6 mm y apriete
firmemente el perno con una (1) tuerca de fijación
de 6 mm.
Repita este procedimiento en los tres agujeros de
montaje restantes.
-29-

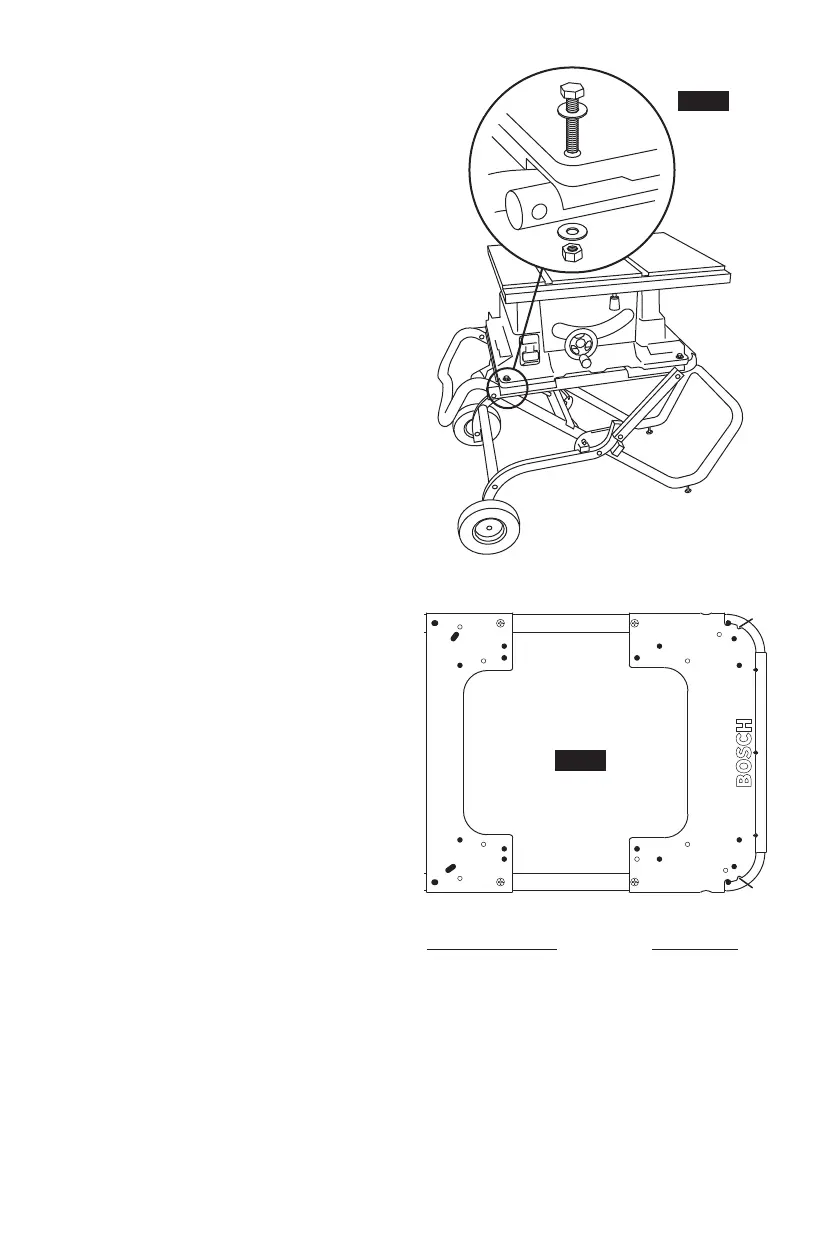

FIG. B
Para montar otras mesas de sierra a modelo
TS2100
Importante: Antes de montar una sierra de mesa
DeWalt, Craftsman o Makita, introduzca los tornillos
de cabeza Phillips de 8 mm x 50 mm a través de cada
ubicación de agujero “B” (marcada con un “*”en la
ilustración) y apriételos usando las tuercas de fijación
de 8 mm.
1. Utilizando el diagrama que aparece más adelante,
localice los agujeros de montaje correctos para la
sierra de mesa que se vaya a utilizar y posicione la
sierra sobre la base de soporte según corresponda.
Para utilizarse con la sierra de mesa Hitachi :
Si su base de soporte TS2100 no tiene los agujeros
"H", tendrá que taladrarla para hacer los agujeros.
Coloque la sierra sobre el centro de la abertura y
haga marcas con un lápiz (a través de los agujeros
de los soportes con forma de L) en las placas de
montaje del tablero de mesa. Retire la sierra y haga
cuatro (4) agujeros de 5/16" de diámetro a través
de las placas de montaje.
Para uso con la sierra de mesa Ridgid:
Localice los cuatro agujeros “R” ubicados en las
dos placas de montaje y haga cuatro (4) agujeros
de 3/8” de diámetro que atraviesen completamente
el armazón de la base de soporte.
2. Utilice los herrajes de montaje apropiados para su
modelo de sierra de mesa.
MODELOS DE AGUJEROS
SIERRA DE MESA DE MONTAJE
Bosch 4000 / 4100 / GTS1041A B
BOSCH GTS1031 I
Dewalt DW744 D
Craftsman 21830 C
Makita 2703 M
Hitachi C10RAZ** H
Ridgid TS2400LS** R
**Consulte las instrucciones especiales.
C
C
C
C
D
D
D
D
H
H
H
H
M
M
I
I
I
I
M
M
B
B
B*
B*
R
R
R
R
FIG. C
