4 |
Greenstar6 720 646 558 (2013/07)

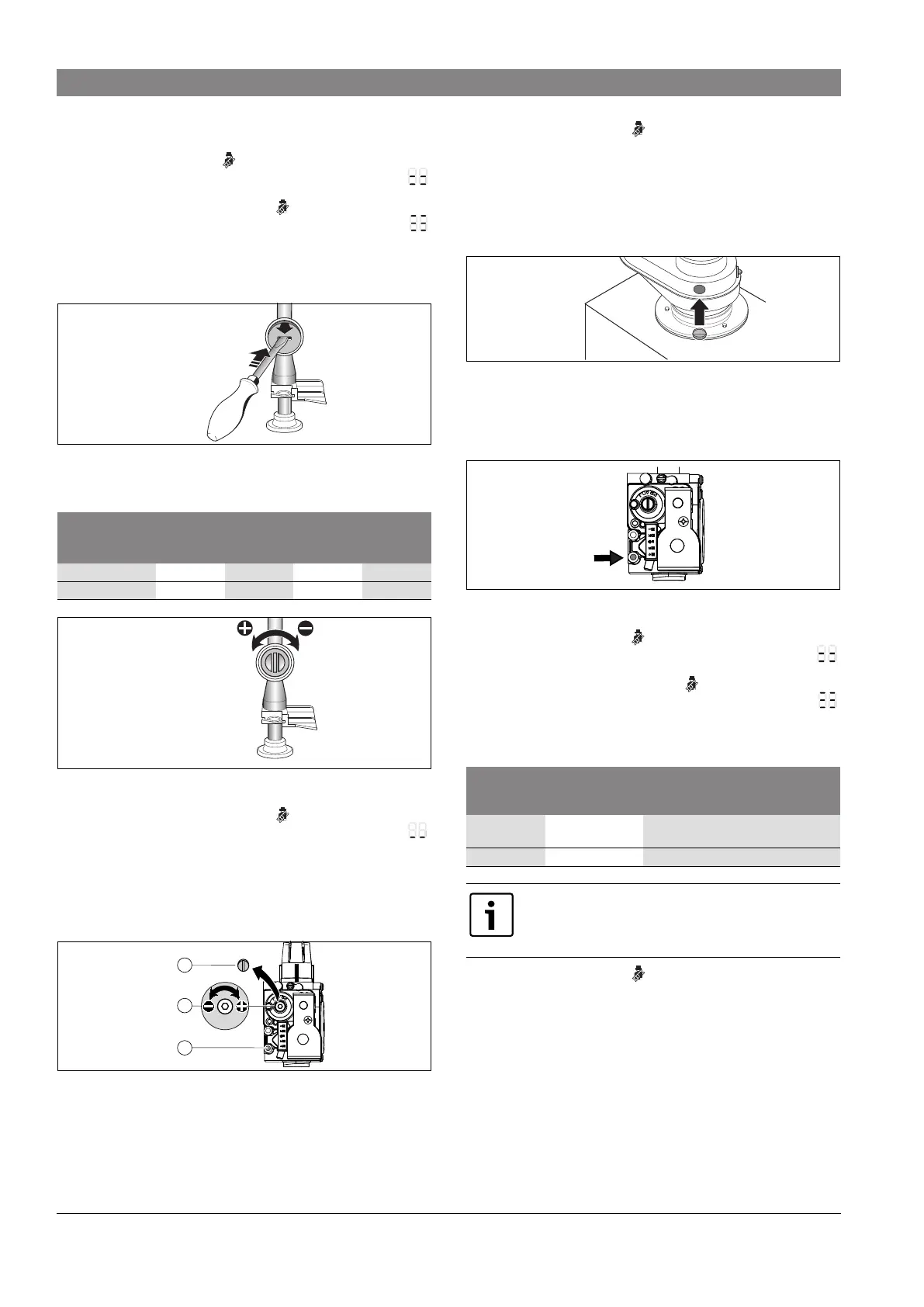

▶ Insérer la sonde des fumées d’env. 2-3/4 pouces (70 mm) dans la buse de
mesure des fumées et étanchéifier le point de mesure.
▶ Appuyer sur la touche ramonage jusqu’à ce qu’elle s’allume.
L’afficheur indique la température de départ chauffage en alternance avec
= débit calorifique chauffage maximal réglé.
▶ Appuyer brièvement sur la touche ramonage .
L’afficheur indique la température de départ chauffage en alternance avec
= débit calorifique nominal maximal.
▶ Mesurer la valeur de CO
2
ou O
2
et la teneur en CO des fumées
( “Notice d’installation et d’entretien pour le professionnel“).
▶ Transpercer et détacher le plomb et le limiteur de débit de gaz.
Fig. 12 Retirer le plomb du limiteur de débit de gaz
▶ Régler le taux de CO
2
ou de O
2
sur le limiteur de débit du gaz pour la puissance
thermique nominale maximale selon le tableau suivant :
Fig. 13 Régler le taux de CO
2
ou d’O
2
avec puissance thermique nominale
maximale
▶ Appuyer brièvement sur la touche ramonage .
L’afficheur indique la température de départ chauffage en alternance avec
= débit calorifique nominal minimal.
▶ Mesurer la valeur de CO
2
ou O
2
et la teneur en CO des fumées
( “Notice d’installation et d’entretien pour le professionnel“).
▶ Retirer la vis scellée ( fig. 6, [3]) au niveau de la vis de réglage ( fig. 6, [2])
du bloc gaz et régler le taux de CO
2
ou d’O
2
pour la puissance thermique
nominale minimale.
Fig. 14 Régler le taux de CO
2
ou d’O
2
avec puissance thermique nominale
minimale.
▶ Contrôler de nouveau les réglages pour le débit calorifique nominal maximal et
pour le débit calorifique nominal minimal, et le cas échéant, les réajuster.
▶ Appuyer sur la touche ramonage autant de fois que nécessaire pour qu’elle
s’éteigne.
L’afficheur indique à nouveau la température de départ chauffage.
▶ Consignerl es taux de CO2 et d'O2 ainsi que la teneur de CO dans les fumées
dans le protocole de mise en service
▶ Remettre la vis en place ( fig. 6, [3]) pour couvrir la vis de réglage de la vanne
de gaz.
▶ Retirer la sonde de la prise de mesure des fumées et monter le bouchon.
Fig. 15 Fermer la buse de mesure des fumées
Contrôle de la pression de l’arrivée de gaz
▶ Arrêter l’appareil et fermer le robinet de gaz.
▶ Desserrer la vis au niveau de la buse de mesure de la pression de raccordement
gaz ( fig. 6, [1]) et raccorder le manomètre ( fig. 8).
Fig. 16 Raccord de contrôle de la pression de l'arrivée de gaz
▶ Ouvrir le robinet de gaz et mettre l’appareil sous tension.
▶ Appuyer sur la touche ramonage jusqu’à ce qu’elle s’allume.
L’afficheur indique la température de départ chauffage en alternance avec
= débit calorifique chauffage maximal réglé.
▶ Appuyer brièvement sur la touche ramonage .
L’afficheur indique la température de départ chauffage en alternance avec
= débit calorifique nominal maximal.
▶ Contrôler la pression d’écoulement dans le raccord de gaz nécessaire selon le
tableau suivant :
▶ Appuyer sur la touche ramonage autant de fois que nécessaire pour qu’elle
s’éteigne.
L’afficheur indique à nouveau la température de départ chauffage.
▶ Mettre l'appareil hors tension, fermer le robinet de gaz, retirer le manomètre et
resserrer la vis.
▶ Remonter l’habillage.
Débit calorifique
nominal max.
Débit calorifique
nominal min.
Catégorie de gaz CO
2
O
2
CO
2
O
2
Gaz liquéfié 9,4 % 4,0 % 8,6 % 5,5 %
LPG (propane) 11,0 % 4,2 % 10,4% 5,1 %
1 .
2 .
6 7 2 0 6 1 2 6 5 9 - 3 7 . 1 R
6 7 2 0 6 1 2 6 5 9 - 3 8 . 1 R
6 720 641 933-81.1O
1
3
2
Type de gaz
Pression nominale
" W.C. (mbar)
Plage de pression admissible débit
calorifique nominal maximal
" W.C. (mbar)
Gaz naturel
G20/G25
7 (17,4)
3.5-10,5 (8.7-26,1)
LPG (propane) 11 (27,4) 8-13 (19,9-32,3)
La mise en service n’est pas autorisée au-dessus ou en dessous de
ces valeurs. Rechercher la cause et éliminer le défaut. Dans le cas
contraire, verrouiller l’appareil côté gaz et contacter le fournisseur
de gaz.
6 720 641 933-80.1O
6 720 614 090-34.2O
