28 • Italiano DesignMax DM2S • Guida all’installazione
PRO.BOSE.COM

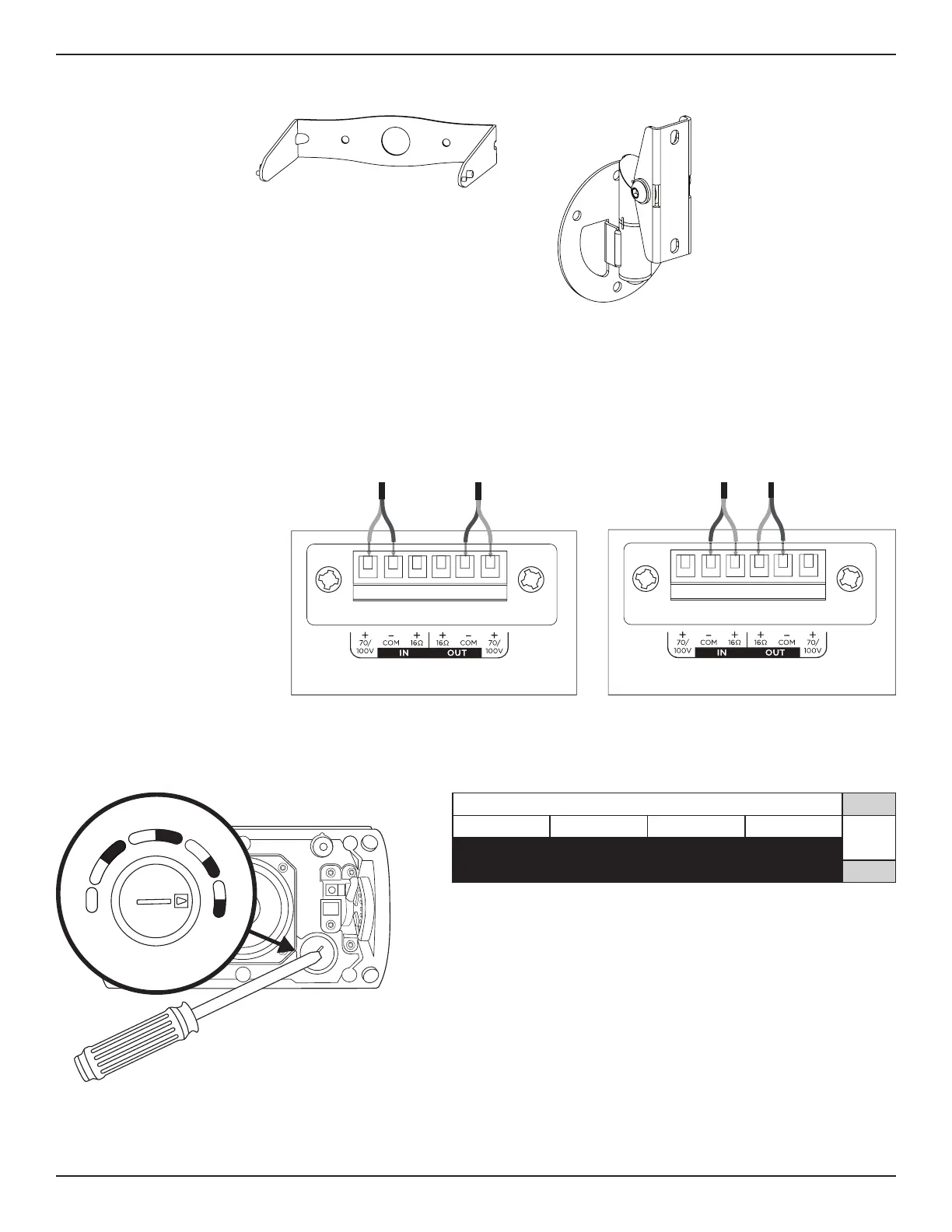

Configurazione
Opzioni di installazione
Opzioni ed accessori di installazione
q Staa di fissaggio (in dotazione)
w DMSBRKT Staa per orientamento pan-and-tilt (opzionale)
q w
Cablaggio del diusore
Diametro dei cablaggi
I diusori DesignMax DM2S sono concepiti esclusivamente per l’impiego con cavi di dimensioni comprese tra 18 AWG (0,8 mm
2
)
e14AWG (2,5 mm
2
).
Schemi di collegamento
Scoprire 6 mm di filo non rivestito da collegare ai terminali.
70 V/100 V 16 Ω
Nota: il diusore non è certificato
per l’utilizzo con un tubo protettivo
rigido. Il diusore può essere
utilizzato con connessioni di
cablaggio o tubi protettivi flessibili.
Impostazioni del diusore
70 V
1,2 W 2,3 W 4,5 W 9 W*
16 Ω
2, 3 W 4,5 W 9 W NC**
100 V
**NC: nessuna connessione (non utilizzare)*Impostazioni di fabbrica
16Ω
1
.
2
W
2
.
3
W
2
.
3
W
4
.
5
W
4
.
5
W
9
W
9
W
N
C
Impostazione potenza del trasformatore
Selezionare la potenza ruotando il potenziometro tramite un cacciavite
a testa piatta.
