Italiano • 29Guida all’installazione • DesignMax DM2S
PRO.BOSE.COM
Installazione

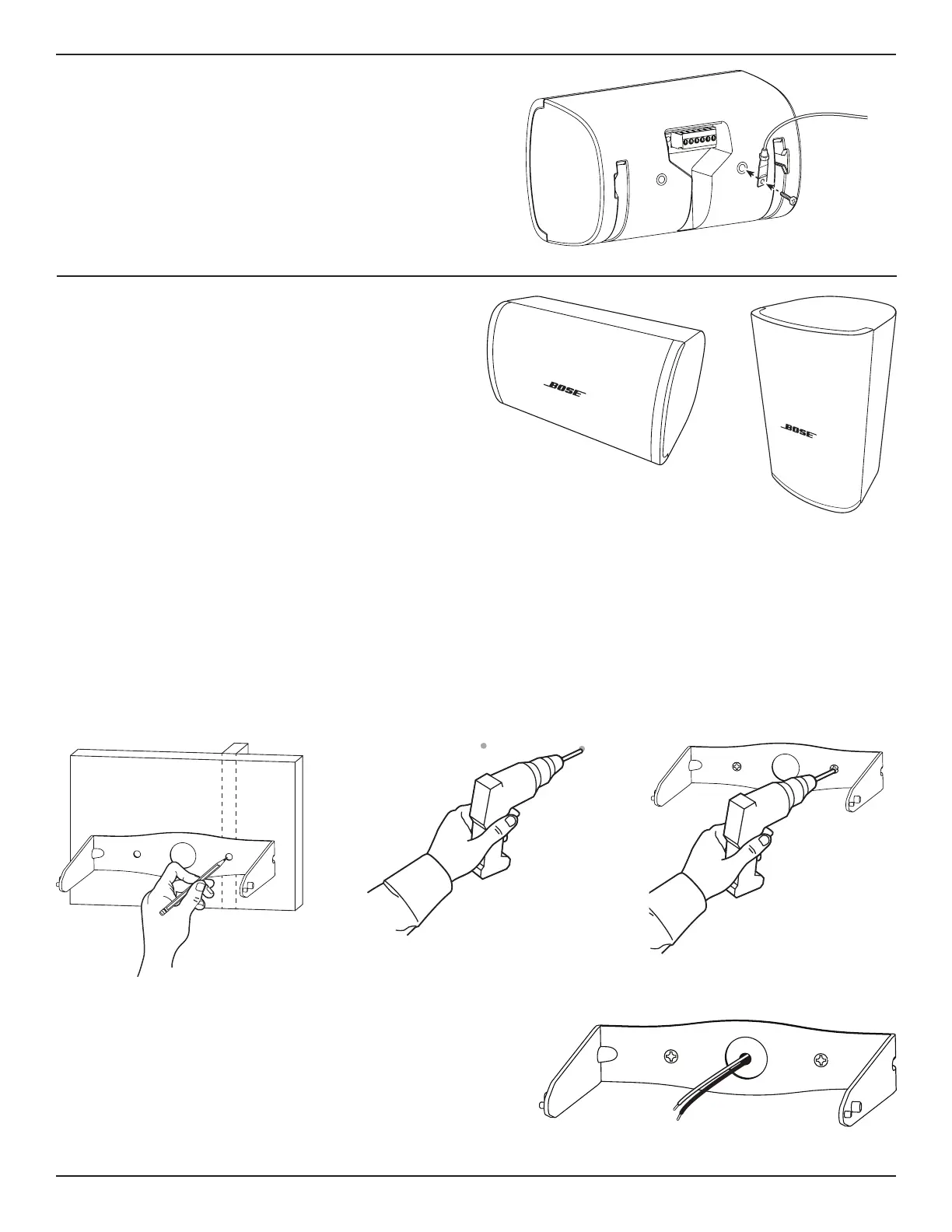

Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l’impiego di
un secondo metodo di fissaggio dei diusori alle strutture
di supporto, allo scopo di garantire una maggior sicurezza.
Scegliere posizione, metodo e accessori di fissaggio conformi
alle normative edilizie locali.
È possibile collegare un cavo di sicurezza al diusore
utilizzandol’inserto filettato sul retro del cabinet.
L’inserto è dimensionato per una vite M6 (non inclusa).
Orientamento del diusore
Scegliere l’orientamento del diusore più adatto
all’impianto.
q Orizzontale
w Verticale
q w
Nota: l’installazione in prossimità di piani di cottura dove il diusore possa essere direttamente esposto a oli alimentari, comeadesempio
in cucine commerciali, può ridurre le prestazioni o la funzionalità del diusore.
Installazione della staa
Nota: durante la scelta della posizione di installazione, almeno uno dei punti di aggancio della staa di montaggio deve essere fissato
aunastruttura portante. I punti di aggancio non fissati a una struttura portante devono essere fissati utilizzando componenti appropriati
per l’installazione.
1. Contrassegnare la posizione dei fori.
2. Praticare due fori (dimensionati per i dispositivi di fissaggio appropriati) nella parete.
3. Fissare la staa alla parete con due viti (non in dotazione). Nota: utilizzare viti in formato M5 o 10.
q w e
q
Cablaggio del connettore
1. Far passare i cavi attraverso il foro centrale della staa.
2. Rimuovere il connettore dal diusore.
3. Cablare il connettore. Per informazioni sul cablaggio,
vedereCablaggio del diusore a pag. 28.
