46 • Polski DesignMax DM2S • Podręcznik instalacji
PRO.BOSE.COM
Konfiguracja

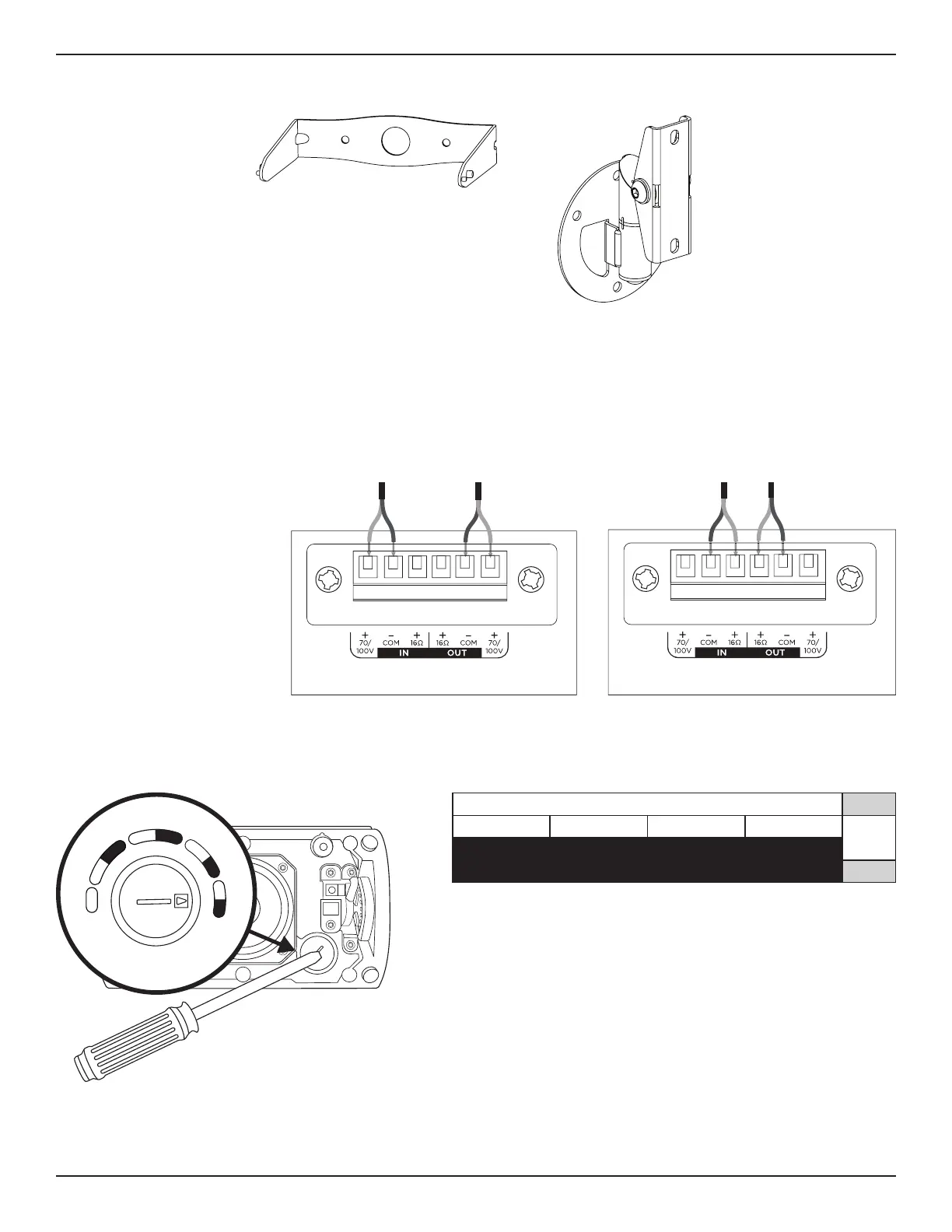

Opcje montażu
Opcje montażu iakcesoria
q Wspornik montażowy (w zestawie)
w DMSBRKT Wspornik obrotowo-przechylny (opcja)
q w
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM2S należy stosować wyłącznie przewody orozmiarze od18 AWG (0,8 mm
2
) do14 AWG (2,1 mm
2
).
Schematy połączeń
Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
70V / 100V 16 Ω
Uwaga: głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego kanału
kablowego lub okablowania.
Ustawienia głośnika
70V
1,2W 2,3W 4,5W 9W*
16 Ω
2,3W 4,5W 9W NC**
100V
** NC brak połączenia (nie używać)* Ustawienia fabryczne
16Ω
1
.
2
W
2
.
3
W
2
.
3
W
4
.
5
W
4
.
5
W
9
W
9
W
N
C
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
