Polski • 47Podręcznik instalacji • DesignMax DM2S
PRO.BOSE.COM
Instalacja

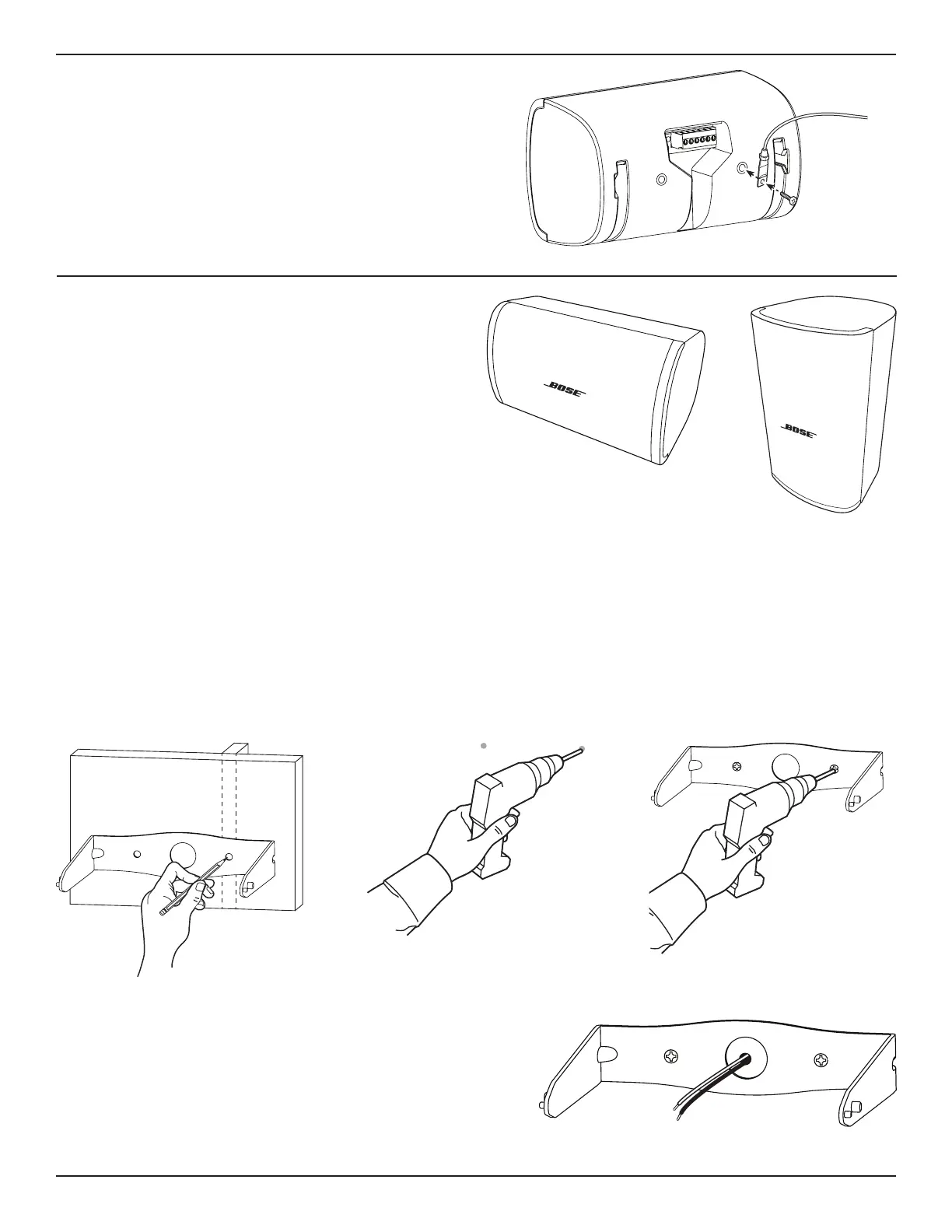

Korzystanie zkabla zabezpieczającego
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu
zapewnienia dodatkowego bezpieczeństwa. Pozycja, sposób
ielementy montażu muszą być zgodne zlokalnymi normami
iprzepisami budowlanymi.
Kabel bezpieczeństwa można przymocować do głośnika za
pomocą wkładki gwintowanej znajdującej się ztyłu obudowy.
Wielkość płytki jest odpowiednia dla śruby M6 (nie wchodzi
wskład zestawu).
Orientacja głośnika
Wybrać ustawienie głośnika, które najlepiej pasuje do danej
instalacji.
q Poziomo
w Pionowo
q w
Uwaga: montaż wpobliżu powierzchni służących do gotowania, gdzie głośnik może być bezpośrednio wystawiony na działanie olejów,
np.wkomercyjnych punktach przygotowywania posiłków, może obniżyć wydajność lub funkcjonalność głośnika.
Montaż wspornika
Uwaga: wmiejscu montażu co najmniej jeden punkt mocowania wspornika montażowego musi być przymocowany do konstrukcji nośnej.
Punkty mocowania, które nie są przymocowane do konstrukcji nośnej, muszą zostać zabezpieczone przy użyciu odpowiednich śrub
inakrętek do montażu.
1. Zaznaczyć otwory do wywiercenia.
2. Wywiercić wścianie dwa otwory (o wielkości odpowiedniej do mocowań).
3. Przymocować wspornik do ściany za pomocą dwóch śrub (brak wzestawie). Uwaga: użyć wkrętów orozmiarze M5 lub 10.
q w e
q
Podłączanie okablowania do złącza
1. Poprowadzić przewody przez środkowy otwór wspornika.
2. Wymontować złącze zgłośnika.
3. Podłączyć przewody do złącza. Informacje na temat
okablowania można znaleźć wsekcji Podłączanie
okablowania do głośnika na stronie 46.
