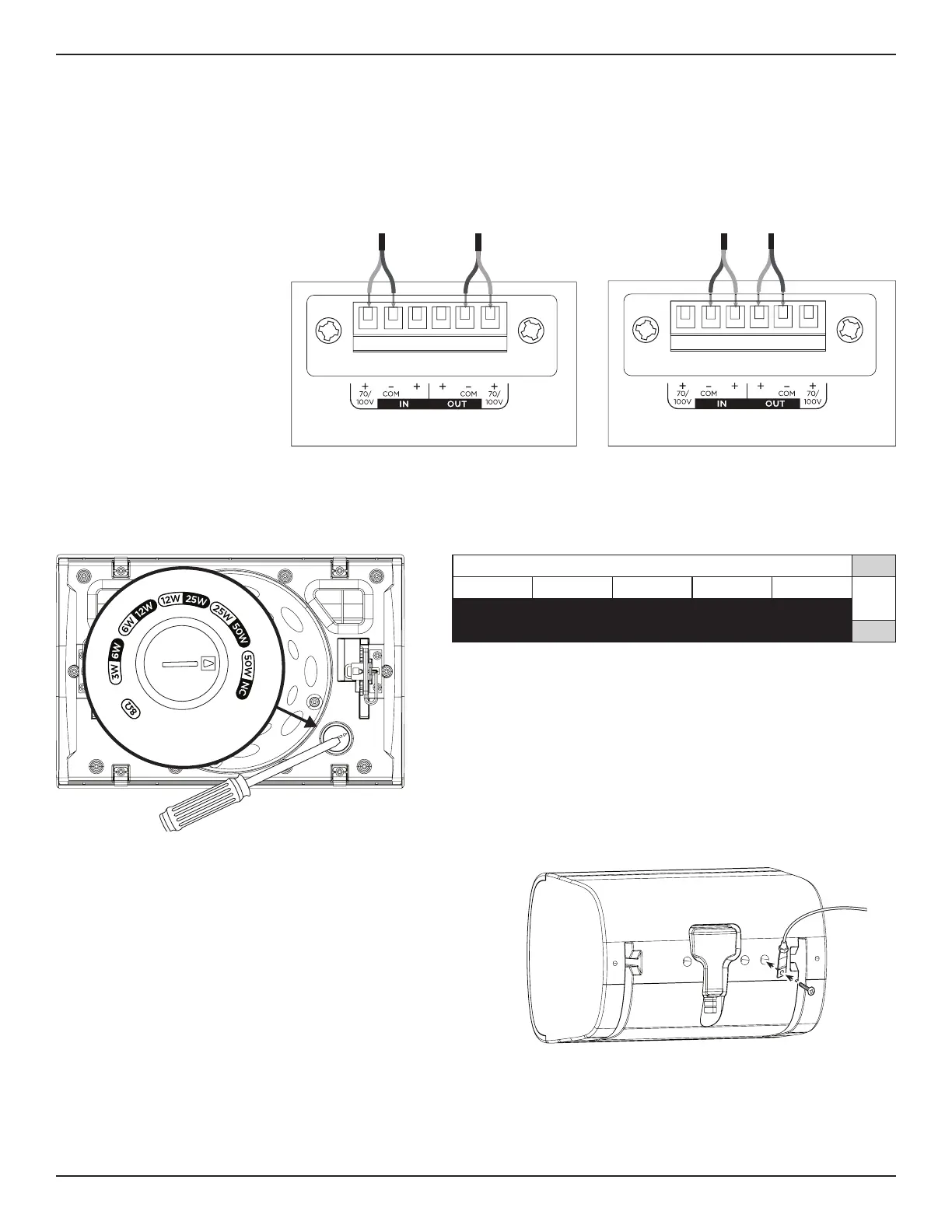

Installation
70V/100V
8Ω
Remarque: l’enceinte n’est pas
adaptée à une utilisation avec un
conduit rigide. L’enceinte convient
uniquement à des conduits flexibles
ou à une connexion de câblage.
8Ω
8Ω
8Ω
8Ω
Réglages de l’enceinte
70V
3W 6W 12W 25W 50W*
8Ω
6W 12W 25W 50W NC**
100V
** NC: pas de connexion (ne pas utiliser)
* Réglage d’usine par défaut
Réglage de la prise du transformateur
Réglez la prise en la tournant. Utilisez un tournevis à tête plate.
Câblage de l’enceinte
Épaisseur des câbles
L’enceinte DesignMax DM5SE est conçue pour fonctionner avec des câbles de taille18 (0,8mm
2
) à 14AWG (2,1mm
2
) uniquement.
Diagrammes de connexion
Exposez sixmillimètres (¼po) de fil dénudé à relier aux bornes.
Utilisation d’un câble de sécurité
Le code de l’urbanisme de certaines régions impose l’utilisation
d’une méthode secondaire de fixation des enceintes aux structures
porteuses pour apporter une sécurité supplémentaire. Pour le
montage, choisissez une position, une méthode et des accessoires
compatibles avec le code de l’urbanisme local.
Un câble de sécurité peut être fixé à l’insert fileté à l’arrière
del’enceinte.
L’insert est dimensionné pour une visM6 (non fournie) avec
uneprofondeur de 15millimètres (0,59pouces).
