54 • Polski DesignMax DM5SE • Podręcznik instalacji
BoseProfessional.com

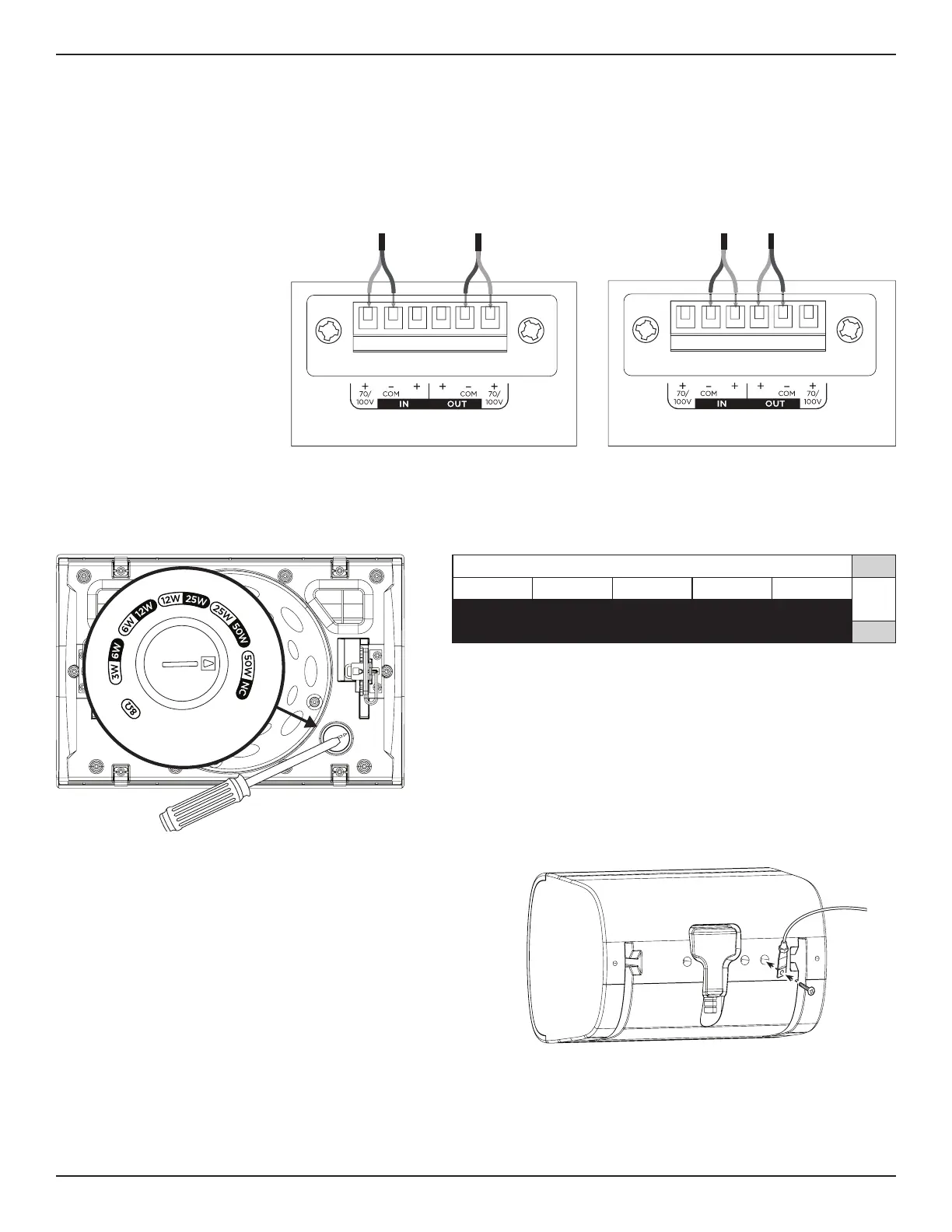

Konfiguracja
70V / 100V
8 Ω
Uwaga: głośnik nie jest
przeznaczony do użytku ze
sztywnym kanałem kablowym.
Głośnik może być podłączany
wyłącznie do elastycznego
kanałukablowego lub okablowania.
8Ω
8Ω
8Ω
8Ω
Ustawienia głośnika
70V
3W 6W 12W 25W 50W*
8 Ω
6W 12W 25W 50W NC**
100V
** NC brak połączenia (nie używać)* Ustawienia fabryczne
Ustawienie gwintownika transformatora
Ustaw gwintownik, obracając go. Użyj płaskiego śrubokrętu.
Okablowanie głośnika
Grubość przewodu
Do montażu głośnika DesignMax DM5SE należy stosować wyłącznie przewody orozmiarze od 18AWG (0,8mm
2
) do 14AWG (2,1mm
2
).
Schematy połączeń
Odsłonić sześć milimetrów (¼ cala) nieizolowanego przewodu, aby podłączyć go do zacisków.
Korzystanie zkabla zabezpieczającego
Niektóre regionalne przepisy budowlane wymagają zastosowania
dodatkowej metody zabezpieczania głośników wcelu zapewnienia
dodatkowego bezpieczeństwa. Pozycja, sposób ielementy montażu
muszą być zgodne zlokalnymi normami iprzepisami budowlanymi.
Kabel bezpieczeństwa można przymocować do głośnika za pomocą
wkładki gwintowanej znajdującej się ztyłu obudowy.
Wkładka jest przystosowana do wkrętów o rozmiarze M6 (brakw
zestawie) o głębokości 15 milimetrów (0,59 cala).
