简体中文 61 安装指南 DesignMax DM5SE
BoseProfessional.com

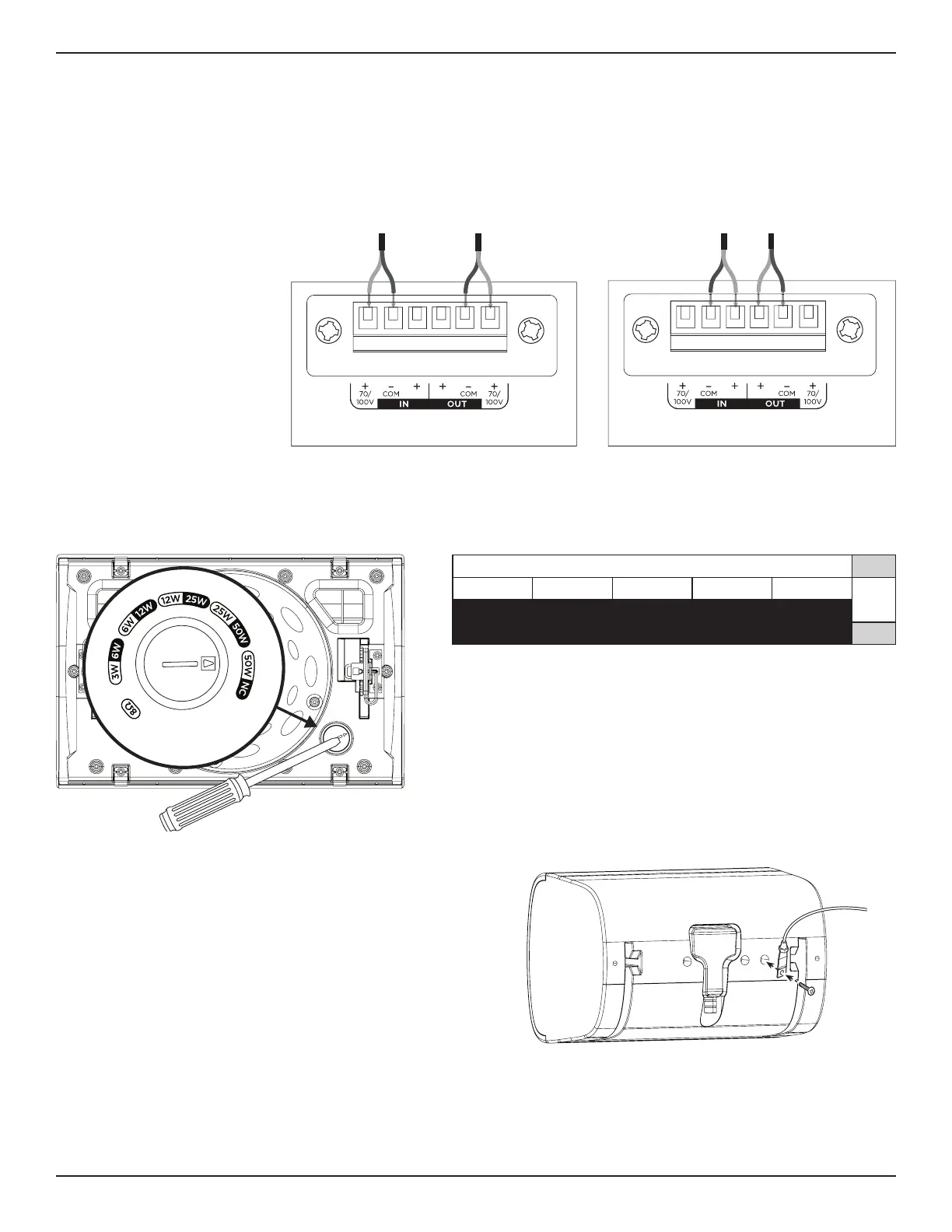

设置
70V/100V
8Ω
注意：扬声器不适合与硬质管子一起
使用。扬声器仅适合软质管子或直接
布线连接方式 。
8Ω
8Ω
8Ω
8Ω
扬声器设置
70V
3W 6W 12W 25W 50W*
8Ω
6W 12W 25W 50W NC**
100V
** NC：无连接（不使用）* 出厂默认设置
变压器抽头设置
转动设置抽头。使用平头螺丝刀。
扬声器接线
线规
DesignMax DM5SE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。
接线图
露出六毫米（¼ 英寸）长的裸线以连接到端子。
使用安全绳索
某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，
以提供额外的安全保障。选择符合当地建筑规范和条例的安装位置、
方法和硬件。
可使用外壳背面的螺纹插件将一根安全绳连接到扬声器。
该插件适合与深度为 15 毫米（0.59英寸）的 M6 螺钉（未随附）
配合使用。
