Bose DesignMax DM5SE User Manual

68 • 繁體中文 DesignMax DM5SE • 安裝指南
BoseProfessional.com

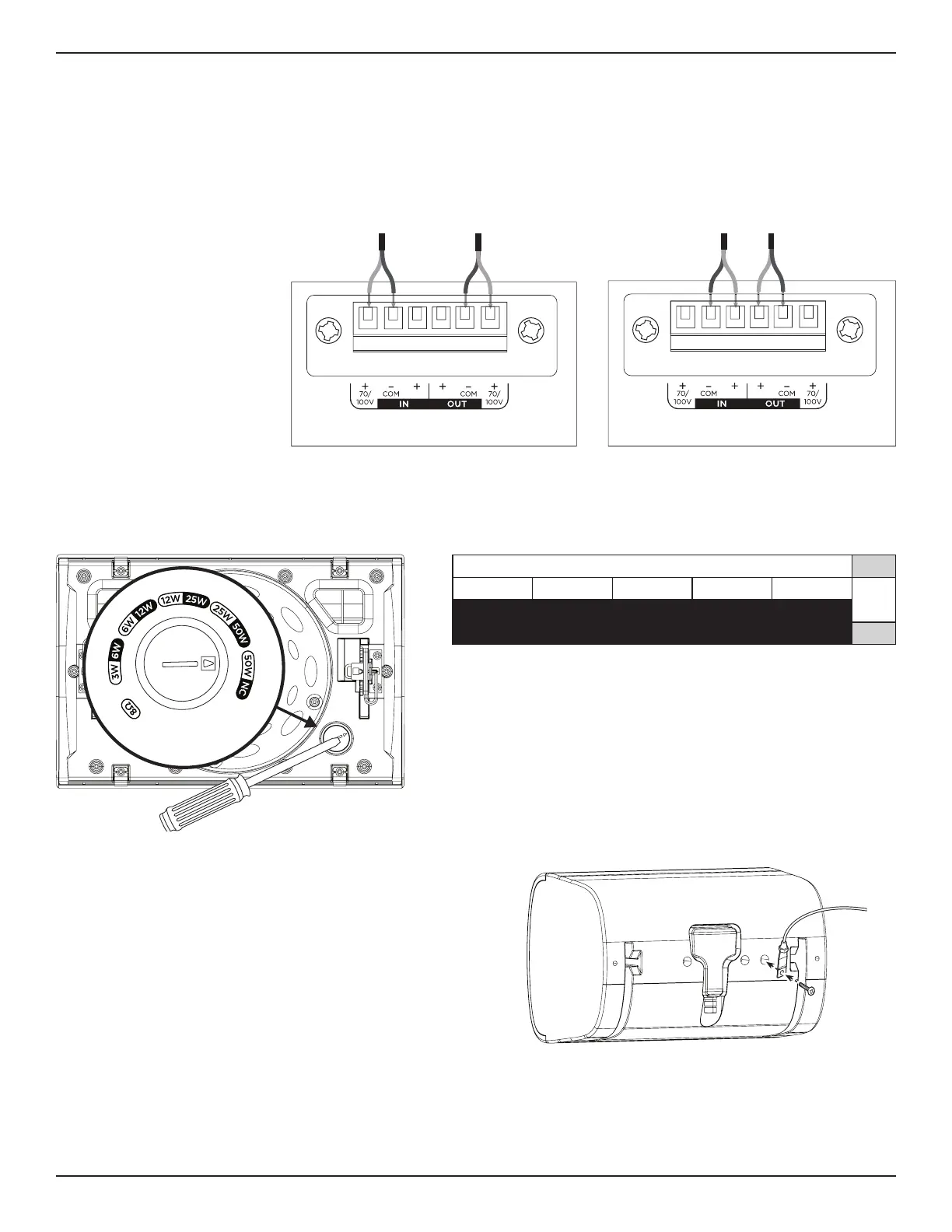

設定
70V/100V
8Ω
備註：本揚聲器不適用硬式導管。
本揚聲器僅適用軟性導管或配線
連接。
8Ω
8Ω
8Ω
8Ω
揚聲器設定
70V
3W 6W 12W 25W 50W*
8Ω
6W 12W 25W 50W NC**
100V
** NC：無連線 (請勿使用)* 原廠預設
變壓器抽頭設定
轉動以設定抽頭功率。請使用平頭螺絲起子。
揚聲器接線
線規
DesignMax DM5SE loudspeaker 揚聲器的設計僅可使用 18 AWG (0.8 mm
2
) 至 14 AWG (2.1 mm
2
) 的線材。
接線圖
露出六公釐 (¼ 吋) 的裸線以連接至端子。
使用安全纜線
部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，
加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、
方式和五金部件。
可使用外殼後方的螺絲吊點將安全纜索連接至揚聲器。
吊點尺寸適用於 M6 螺絲 (未隨附)，深 15 公釐 (0.59 吋)。

Bose DesignMax DM5SE Specifications

General

Woofer	Yes
Speaker type	2-way
Woofer diameter	133.35 mm
Tweeter diameter	25.4 mm
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of woofer drivers	1
Woofer diameter (imperial)	5.25 \
Tweeter diameter (imperial)	1 \
Certification	IP55, UL14804, S5591/UL, NFPA701, IEC 60268-5, RoHS, CE
Product color	Black
Housing material	Plastic
Recommended usage	Conferencing system
Impedance	8 Ω
Sensitivity	111 dB
Frequency range	65 - 20000 Hz
RMS rated power	50 W
Crossover frequency	1800 Hz
Peak Music Power Output (PMPO)	240 W
Operating temperature (T-T)	-25 - 70 °C
Package weight	11400 g
Quantity per pack	2 pc(s)
Connectivity technology	Wired
Harmonized System (HS) code	85182200

Weight and Dimensions

Depth	197 mm
Width	192 mm
Height	286 mm
Weight	4800 g
Depth (with stand)	208 mm
