Bose DesignMax DM5SE User Manual

78 • 日本語 DesignMax DM5SE • 設置ガイド
BoseProfessional.com
設置
グリルの取り外し
グリルの両側に、2つの小さな開口部があります（1）。ブラケット用のスロットがあるスピーカーの
側面に沿って、グリルの開口部に小型の平らな工具を挿入し、リリースタブを外します。グリルを
スピーカーから取り外します。
安全上のコンプライアンス
DesignMax DM5SEは幅広いテストに合格しており、次の仕様と用途に準拠しています。
ANSI/UL 1480A-2016のSpeakers for Commercial & Safety Professional Useに準拠
一般用途向けの使用 - UL Category UEAY、File Number S 5591 Control Number 3N89
DesignMax DM5SEは屋外の水気の多い場所での使用に対応しています。
NFPA 70、米国電気工事規程（2017年、第640条）に準拠したクラス1、クラス2、クラス3の配線による設置に対応
DesignMax DM5SEは、コンビネーションシステム向けの以下の欧州規制仕様で規定されている要件に適合するように作られています。
IEC60268-5準拠試験を実施、2007年

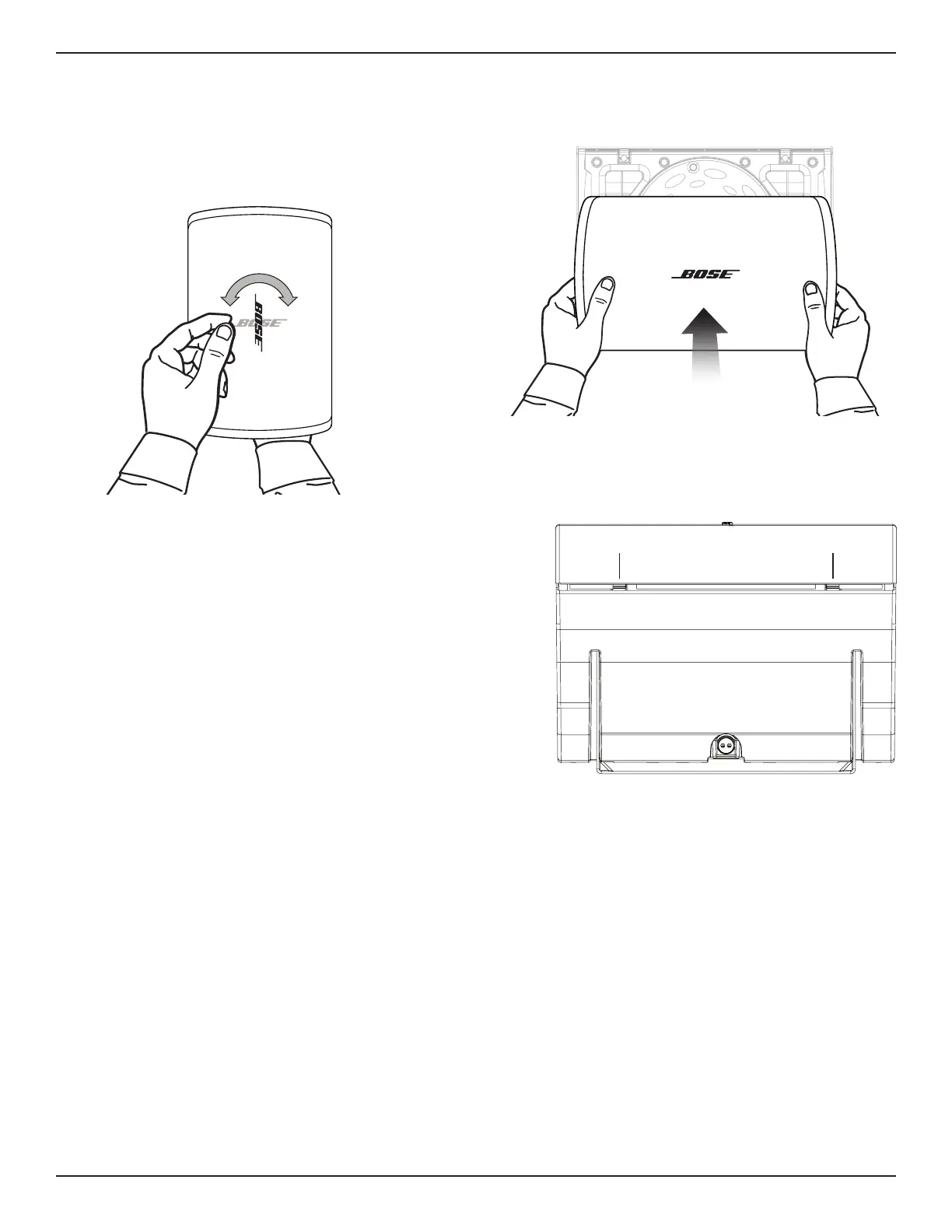

ロゴの向きを調整する
Boseロゴは、回転させてスピーカーの向きに合わせることができます。
片方の手で、グリル背面にあるボタンを押します。もう一方の手で、ロゴを
回します。ロゴは時計回りと反時計回りの両方に回ります。
注: ロゴを外すとき以外は、ボタンを内側向きに押し込まないようにし
てください。
グリルを取り付ける
グリルをスピーカーの前面に取り付け、カチッと音がして固定されるまで強く
押します。
q q

Bose DesignMax DM5SE Specifications

General

Woofer	Yes
Speaker type	2-way
Woofer diameter	133.35 mm
Tweeter diameter	25.4 mm
Number of drivers	2
Speaker placement	Wall-mountable
Audio output channels	- channels
Number of woofer drivers	1
Woofer diameter (imperial)	5.25 \
Tweeter diameter (imperial)	1 \
Certification	IP55, UL14804, S5591/UL, NFPA701, IEC 60268-5, RoHS, CE
Product color	Black
Housing material	Plastic
Recommended usage	Conferencing system
Impedance	8 Ω
Sensitivity	111 dB
Frequency range	65 - 20000 Hz
RMS rated power	50 W
Crossover frequency	1800 Hz
Peak Music Power Output (PMPO)	240 W
Operating temperature (T-T)	-25 - 70 °C
Package weight	11400 g
Quantity per pack	2 pc(s)
Connectivity technology	Wired
Harmonized System (HS) code	85182200

Weight and Dimensions

Depth	197 mm
Width	192 mm
Height	286 mm
Weight	4800 g
Depth (with stand)	208 mm
