Mounting the Bracket
Montage direct avec câbles sur
le mur
1. Déposer le couvercle du support.
2. Centrer les câbles au-dessus de l’o
rifice de la languette anti-
traction et insérer celle-ci :
• Les câbles doivent être correctement insérés dans les
canaux
de la languette anti-traction.
• Au niveau d’appui de la languette anti-traction,
les fils doivent
être encore protégés par leur gaine externe.

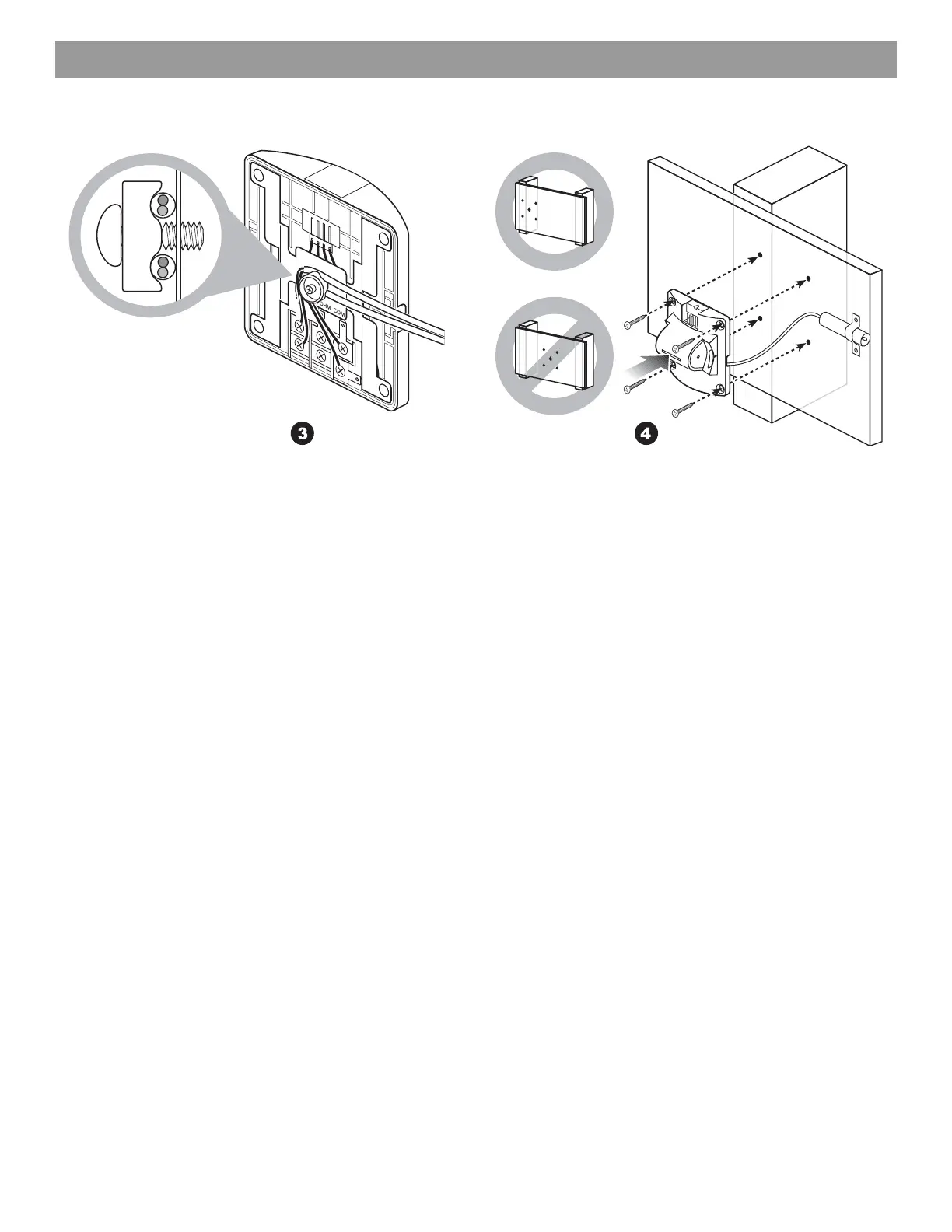

3. Serrer la languette anti-traction.
4. Fixer le support au mur :
• Utiliser des vis M4 ou n° 8 avec les chevilles appropriées.
• Utiliser au moins deux (2) vis
pour fixer le support de
montage mural à la structure de fixation.
• Ne pas serrer excessivement les vis. Régler la visseuse
électrique
avec un faible couple.
Montaggio diretto con cablaggio
a parete
1. Rimuovere le coperture della staffa.
2. Centrare i cavi sul foro dei serr
acavi e inserire nel serracavo:
• Verificare che i cavi siano inseriti
nei relativi serracavi.
• Verificare che i cavi siano protetti dalla
guaina nel punto in cui
passano nel serracavo.
3. Serrare il serracavo.
4. Montare la staffa a muro:
• Utilizzare viti M4 o n.8 con tasselli adatti.
• È necessario utilizzare almeno due (2) viti per montare la
staf
fa di montaggio a muro alla struttura di supporto
(montante).
• Non serrare eccessivamente le viti. Se si
utilizza un trapano
elettrico, impostare una coppia di serraggio bassa.
Rechtstreeks monteren met
bedrading op de wand
1. Verwijder de klep(pen) van de beugel.
2. Leg de bedrading langs de opening van de trekontlasting en
plaa
ts de klem over de kabels:
• Controleer of de draden in de uitsparingen van de
tr
ekontlastingklem zijn geplaatst.
• Controleer of de draden door de buitenmantel worden
beschermd op
de plek waar de trekontlastingklem wordt
bevestigd.
3. Draai de trekontlastingklem v
ast.
4. Bevestig de beugel op de wand:
• Gebruik M4- of nr. 8-schroeven met geschikte pluggen.
• U moet minimaal twee (2) schroeven gebruiken om de
montagebeugel aan de
constructie (balk) te bevestigen.
• Draai deze niet te strak aan. Als u
een elektrische
boormachine gebruikt, stel deze dan in op een lage
boorkracht.
Direktmontering med synlig dragning
1. Ta bort dörren(arna) på konsolen.
2. Centrera kablarna över hålet för avl
astningsklämman och sätt
fast klämman:
• Kontrollera att kablarna är fastsatta i avlastningsklämmans
kabelkana
ler.
• Kontrollera att kablarnas ytterhöljen skyddar där du sätter
fast
avlastningsklämman.
3. Skruva fast avlastningsklämman.
4. Så här sätter du fast konsolen på väggen:
• Använd M4- eller #8-skruvar för fastsättningen.
• Minst två skruvar måste användas för att hålla den
vägg
monterade konsolen mot stödet.
• Dra inte fast skruvarna för
hårt. Om du använder en
skruvdragare ska du ställa in den på ett lågt vridmoment.
