Español • 11FreeSpace FS2P • Guía de instalación
PRO.BOSE.COM
Configuración

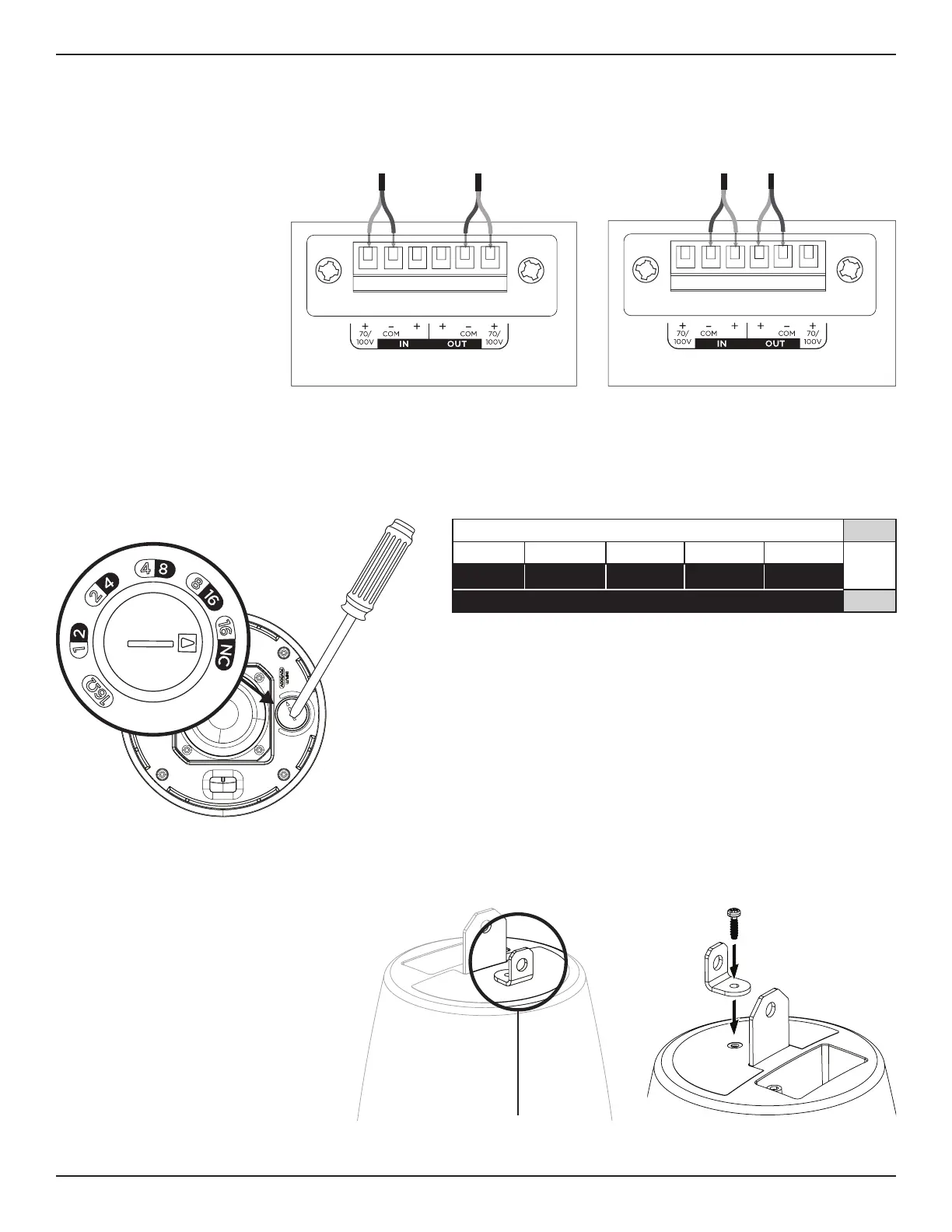

Cableado de los altavoces
Calibre de cable
El altavoz FreeSpace FS2P está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
2
) a 14 AWG (2.1 mm
2
).
Configuración del altavoz
70 V
1 W 2 W 4 W 8 W 16 W*
16 Ώ
2 W 4 W 8 W 16 W NC**
100 V
** NC: Sin conexión (no utilizar)* Predeterminado de fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un destornillador de
cabeza plana.
Diagramas de conexión
Exponga 6 mm (¼") de cable sin
aislación para conectarlo a los
terminales.
Nota: El altavoz no está diseñado
para su uso con un conducto rígido.
El altavoz es apto solamente para
conexiones mediante cableado o
conductos flexibles.
Nota: El método de cableado debe
cumplir con los siguientes códigos:
En Canadá, CSA C22.1, el Código
Canadiense de Normas de Electricidad,
Parte I, Estándar de Seguridad para
Instalaciones Eléctricas, Sección 32.
En Estados Unidos, el Código
Eléctrico Nacional, NFPA 70,
yelCódigo Nacional de Alarma de
Incendio y Señalización, NFPA 72.
Preparación de la instalación
Uso de un cable de seguridad
En algunos códigos regionales de
construcción se exige el uso de un método
secundario de fijación de los altavoces a
estructuras de apoyo con el propósito de
brindar mayor seguridad. Elija una posición
de montaje, un método y los componentes
que cumplan con los códigos y los
reglamentos locales de construcción.
Bose recomienda utilizar (1) un alambre
de seguridad o (2) un cable de seguridad
como mecanismo secundario de fijación
(no incluidos). Consulte el diagrama
situado a la derecha para conocer los
puntos de fijación de seguridad.
Siga las instrucciones del fabricante en
la instalación de cualquier mecanismo de
fijación secundario que desee implementar.
qw
70/100 V 16 Ω
16Ω
16Ω
16Ω
16Ω
