Installazione

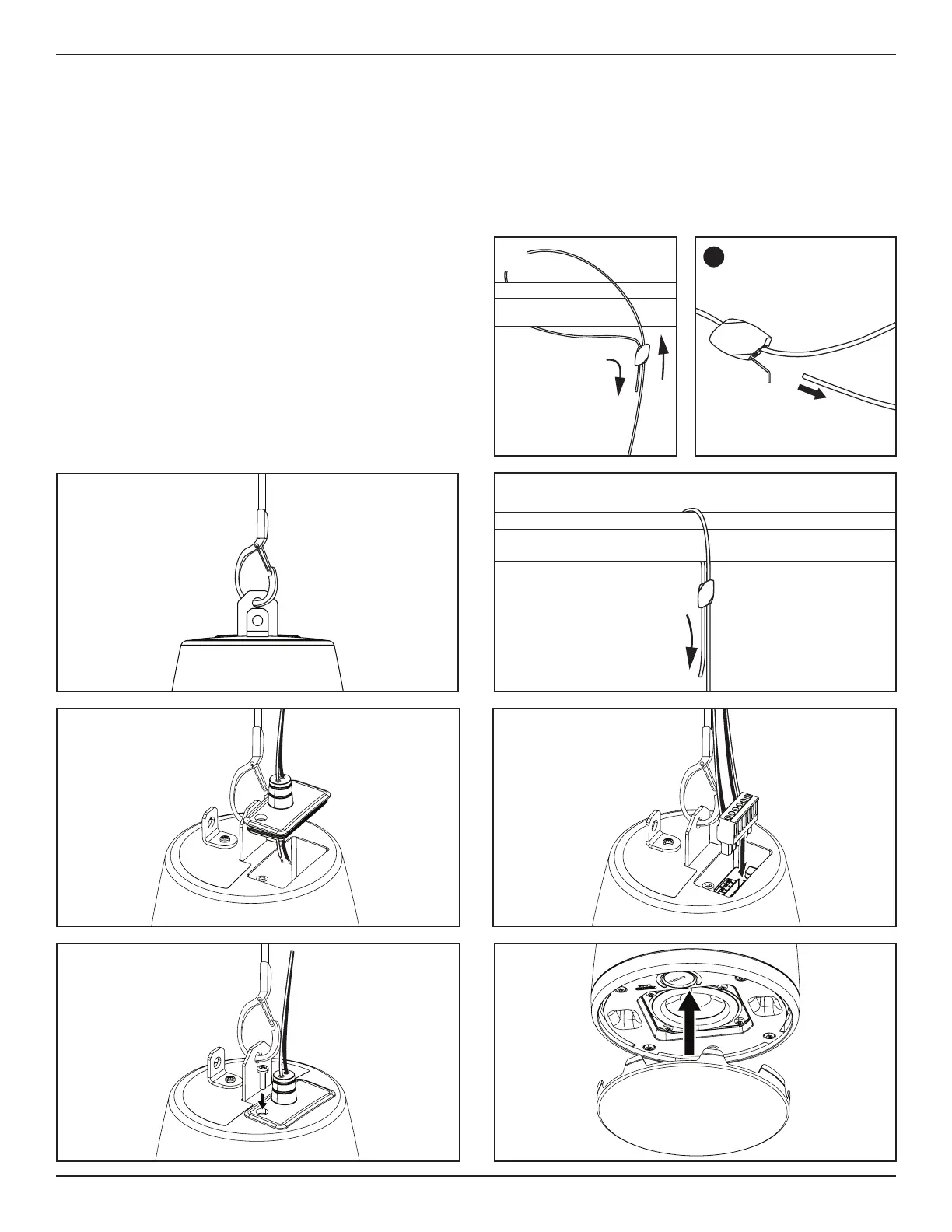

Installazione del diusore
1. Inserire il cavo di sospensione incluso all'apposito morsetto fermacavi e avvolgerlo intorno a una struttura di supporto; fissare il cavo
per mezzo del morsetto fermacavi. Nota: le frecce sul morsetto fermacavi indicano la direzione del cavo.
A. Per allentare il cavo, inserire l'attrezzo per il morsetto nel foro di rilascio e regolare il cavo.
2. Fissare l'apposita clip al punto di attacco del cavo di sospensione del diusore.
3. Tirare l'estremità libera del cavo di sospensione per regolare il diusore all'altezza desiderata. Una volta sistemato il diusore
all'altezza desiderata, tagliare il cavo in eccesso. Nota: dopo aver tagliato alla lunghezza giusta, utilizzare un taglierino per rimuovere
tutte le parti sfilacciate.
4. Inserire il cablaggio del diusore attraverso il tubo protettivo in gomma della cover di protezione degli ingressi (consultare la sezione
Preparazione della cover di protezione degli ingressi a pagina 28).
5. Collegare il connettore e inserirlo nel diusore. Per informazioni
sul cablaggio, vedere Cablaggio del diusore a pag.29.
6. Posizionare la cover di protezione degli ingressi sul
connettore e premerla con decisione contro il diusore per
assicurarne la tenuta. Fissare la cover di protezione degli
ingressi utilizzando la vite in dotazione.
7. Utilizzare le fascette fermacavi incluse per fissare il cablaggio
al cavo di sospensione.
Nota: prima di fissare la griglia, regolare le impostazioni di tapping
del diusore sull'impostazione appropriata per l'installazione.
Consultare la sezione Impostazioni del diusore a pagina 29.
8. Allineare la griglia alla parte interna del cabinet del diusore
in modo che le due linguette più piccole della stessa si trovino
su entrambi i lati dell'interruttore che regola la potenza del
trasformatore. Spingere la griglia sul diusore finché non è
fissata in posizione. Se necessario, spingere le linguette della
griglia verso l'interno per inserirle correttamente nel cabinet
del diusore.
i
w
r
q
e
t
y
A
